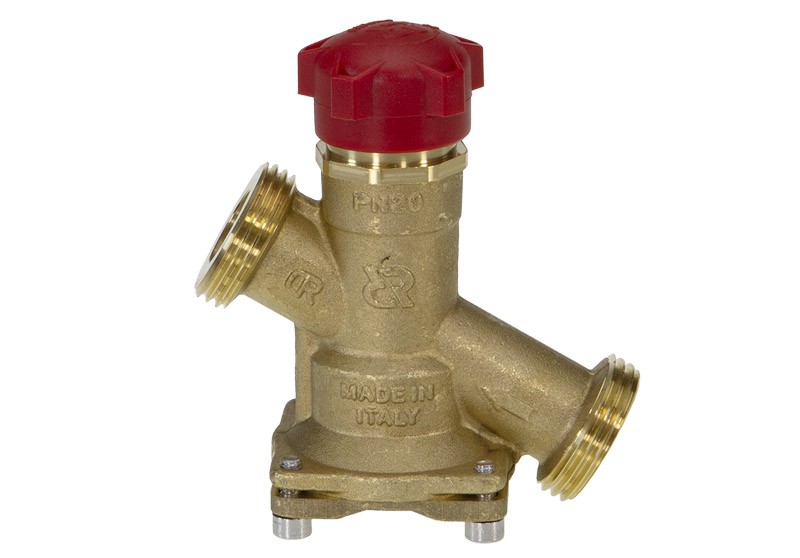

Комбинированный балансировочный клапан AQT-R, DN15—32

Name: Комбинированный балансировочный клапан AQT-R, DN15—32
Brand: Ридан

Обновлено в 2024 году

Описание

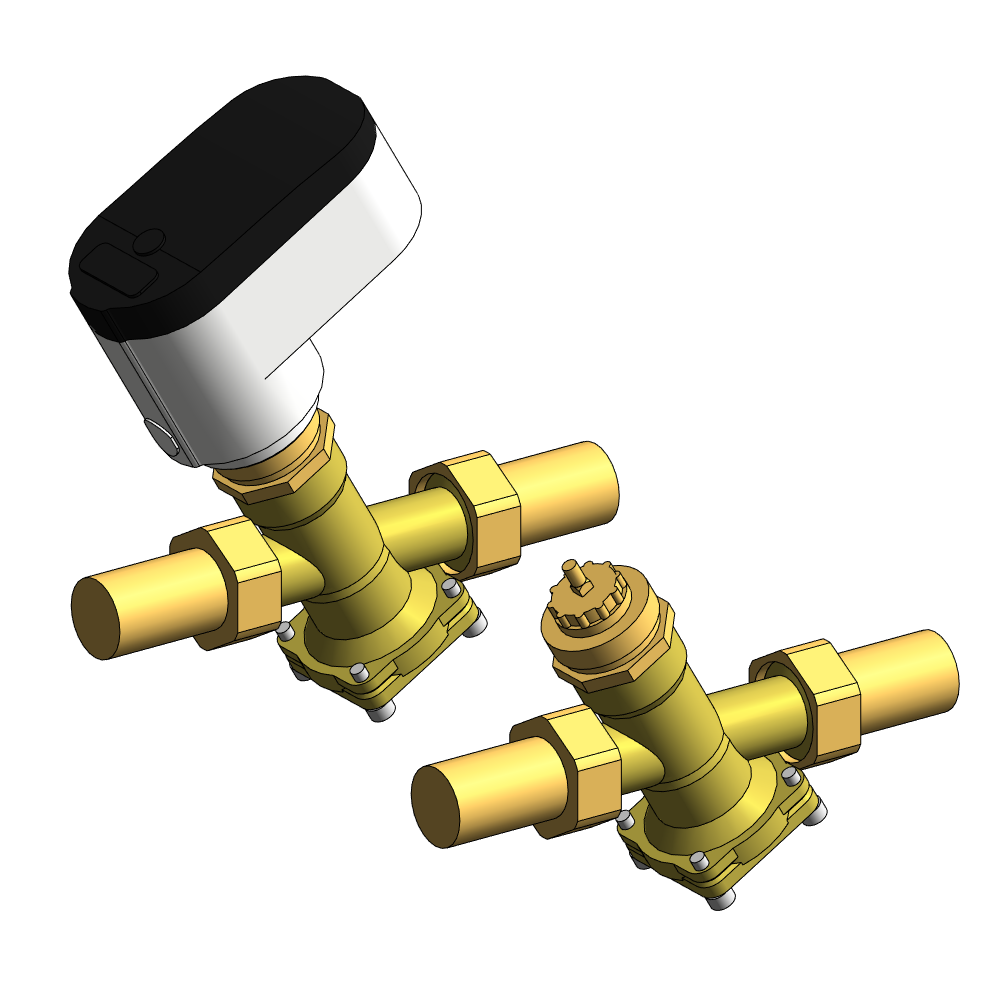

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. Рекомендуем ознакомиться с инструкцией по работе с моделями перед их использованием.

Файлы для скачивания


rfa	ridan_aqt-r1532_avtomaticheskiybalansirovochnyyklapanbeznippeley.rfa	1.4 MB	Revit 2019
rvt	ridan_bibliotekamodeley_balansirovka_v1.rvt	26.4 MB	Revit 2019
pdf	ridan_instrukciyaporabotesmodelyami_balansirovka_v1.pdf	959 KB	—

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	DP	LF
DN 15	AQT-R DN15	0.38	Комбинированный балансировочный клапан AQT-R PN16, Tmax=130C, DN15	15 мм	003Z1802R	20 мм	False
DN 20	AQT-R DN20	0.57	Комбинированный балансировочный клапан AQT-R PN16, Tmax=130C, DN20	20 мм	003Z1803R	25 мм	False
DN 25	AQT-R DN25	1.1	Комбинированный балансировочный клапан AQT-R PN16, Tmax=130C, DN25	25 мм	003Z1804R	32 мм	False
DN 32	AQT-R DN32	1.96	Комбинированный балансировочный клапан AQT-R PN16, Tmax=130C, DN32	32 мм	003Z1805R	40 мм	False
DN 15 LF	AQT-R DN15 LF	0.38	Комбинированный балансировочный клапан AQT-R PN16, Tmax=130C, DN15LF	15 мм	003Z1801R	20 мм	True

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Латунь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Напряжение ADSK Напряжение	24 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Ридан-Трейд»
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
