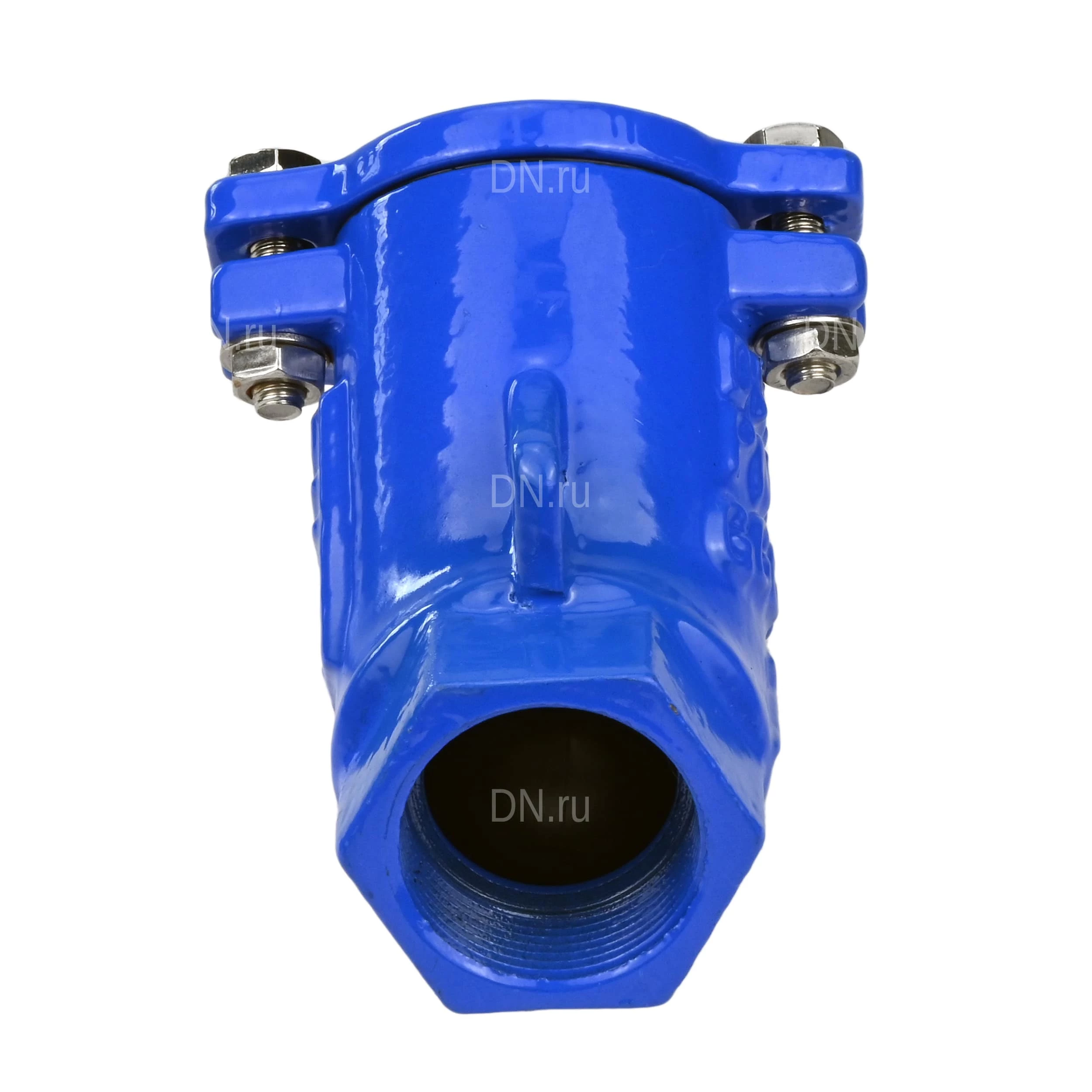

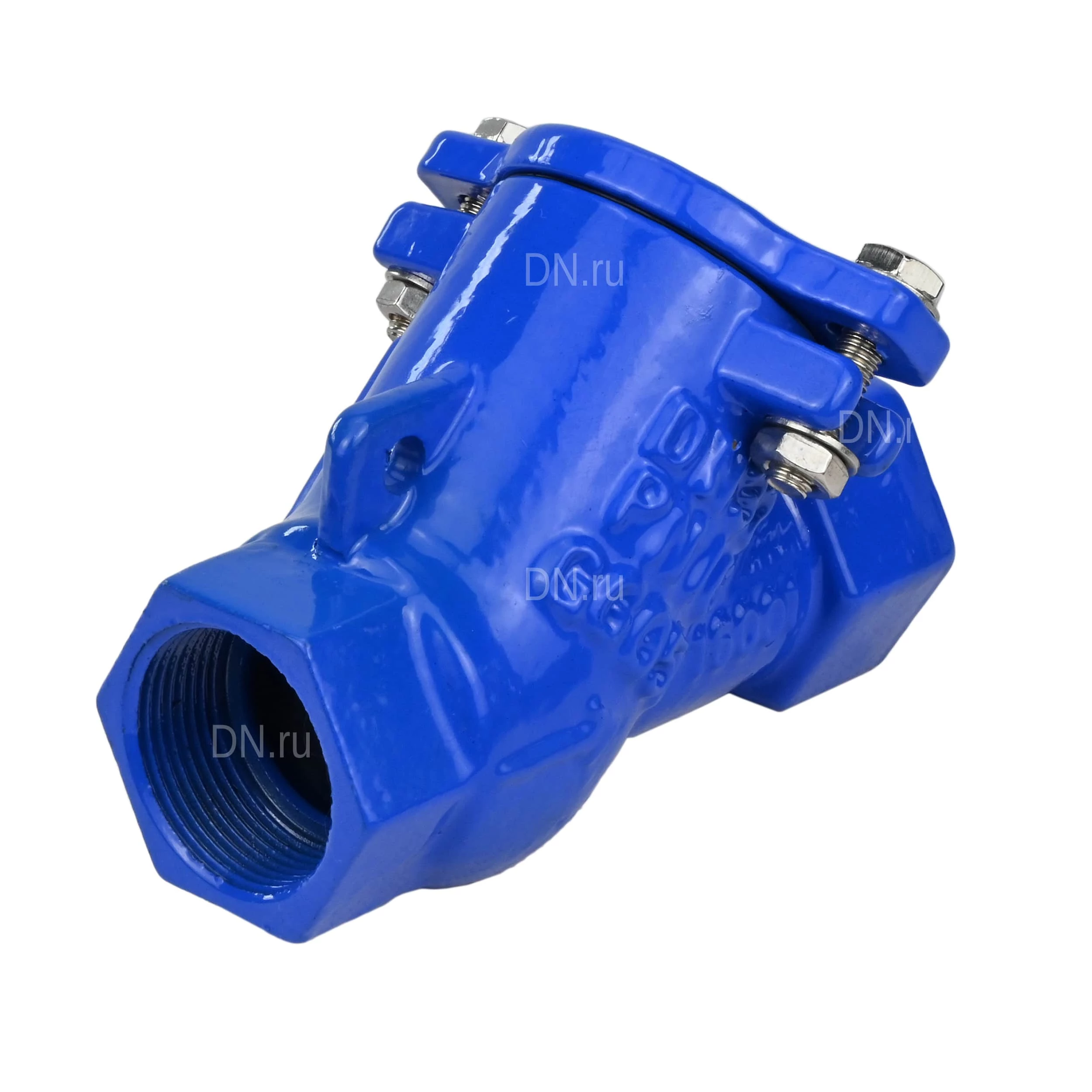

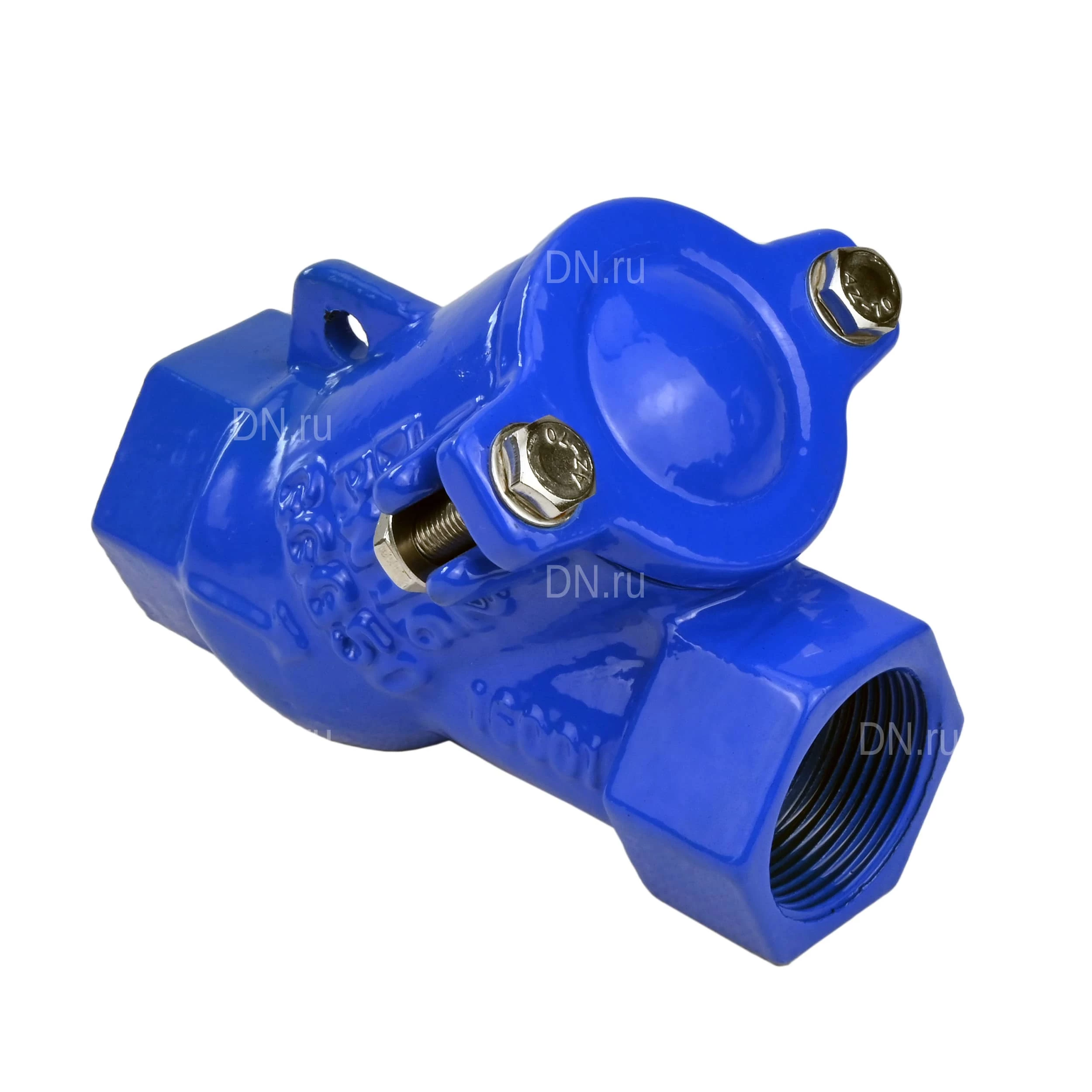

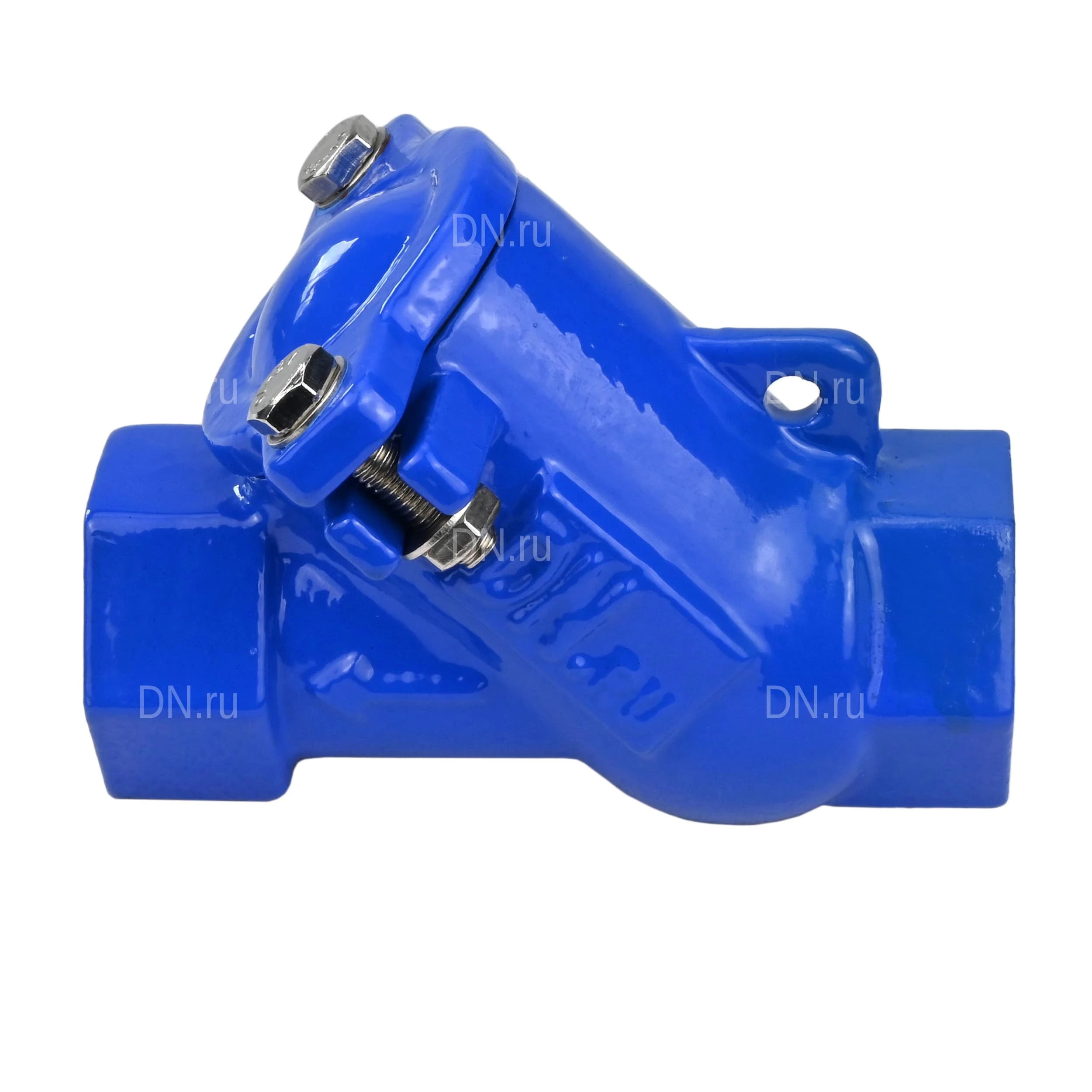

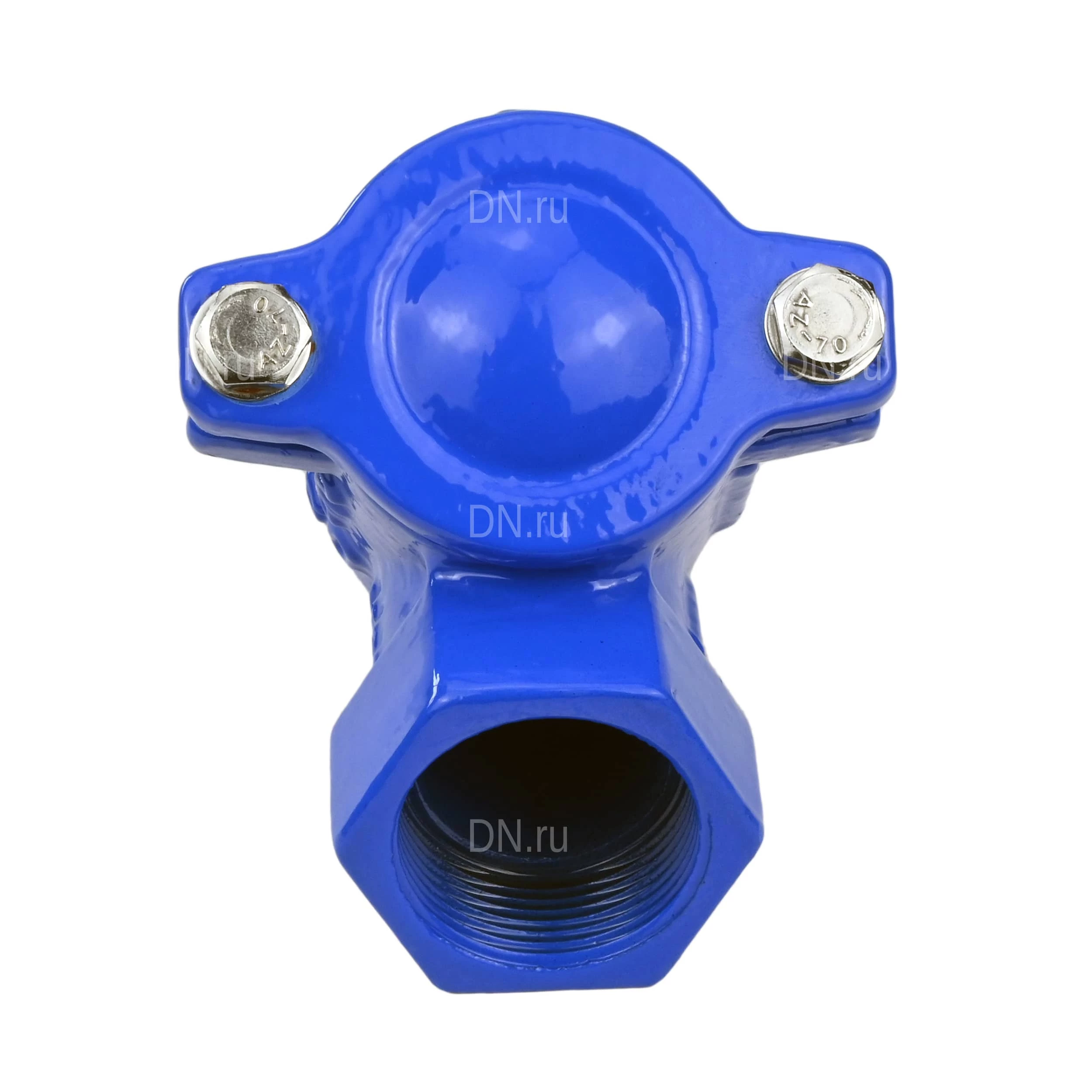

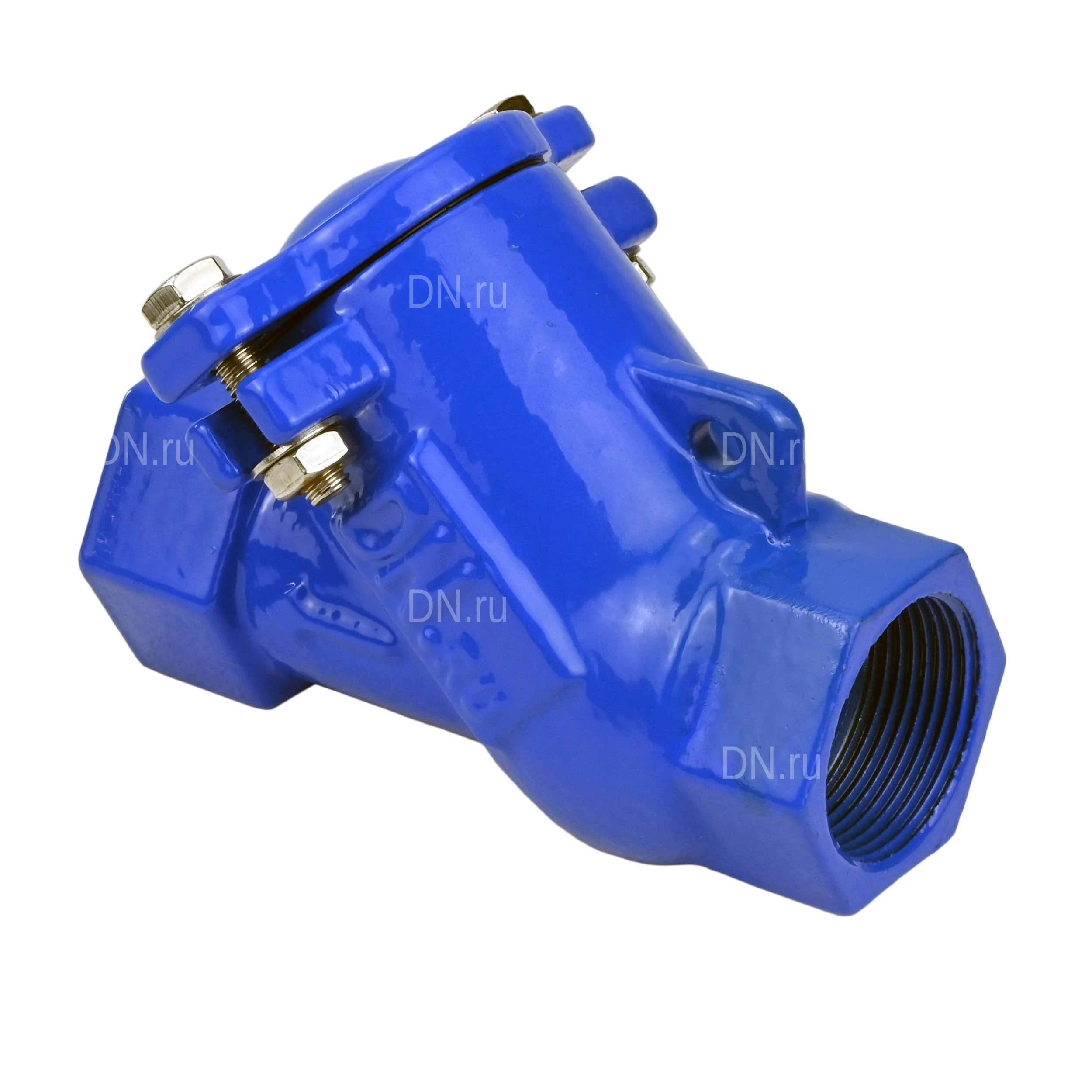

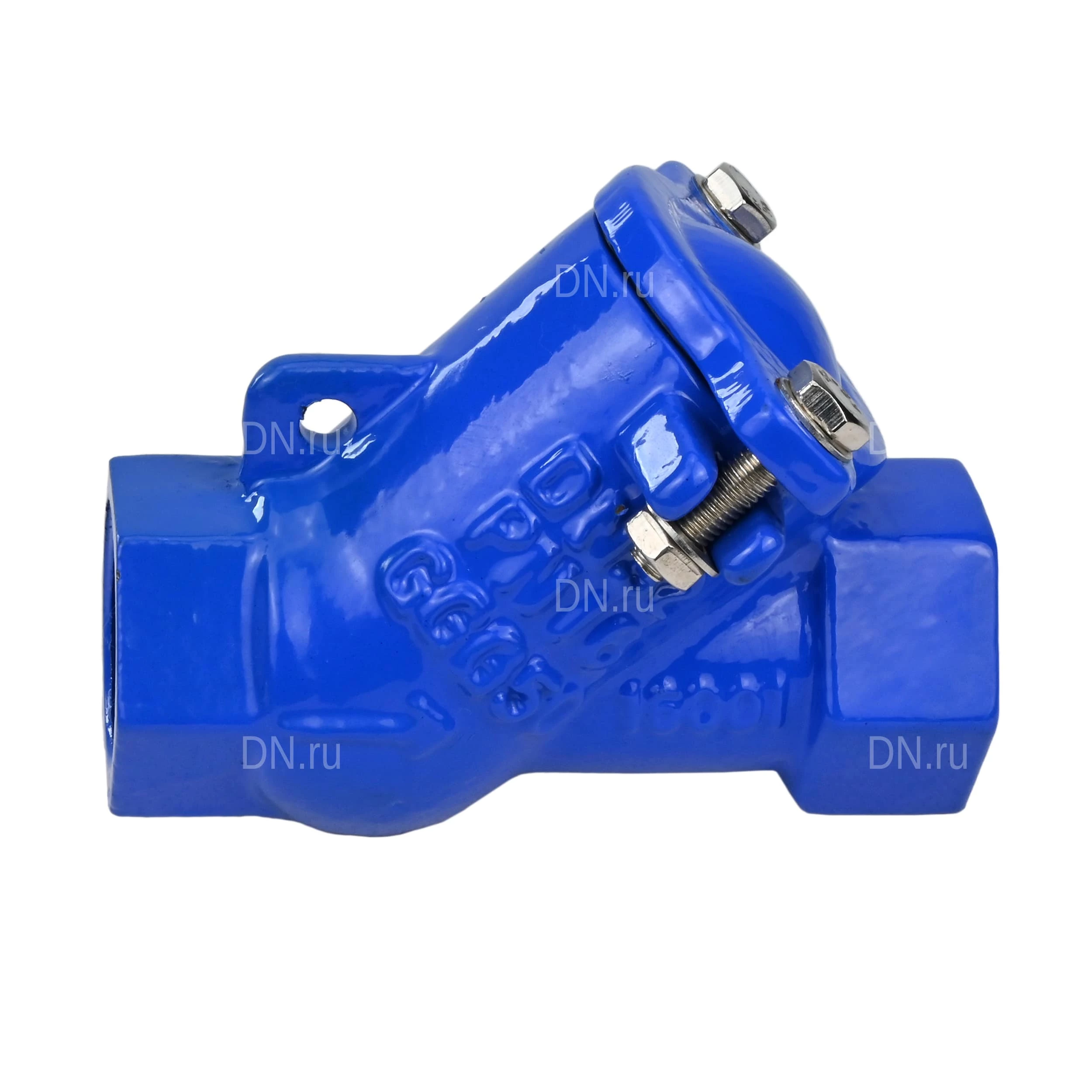

Клапан обратный DN.ru VCB1433N-T 2″ Ду50 Ру16 муфтовый, шаровой, корпус - чугун, шар - сталь+NBR, уплотнение - NBR (D100-03692)

Name: Клапан обратный DN.ru VCB1433N-T 2″ Ду50 Ру16 муфтовый, шаровой, корпус - чугун, шар - сталь+NBR, уплотнение - NBR (D100-03692)
Brand: DN.ru

Обновлено 7 месяцев назад

Описание

Клапан обратный шаровой предназначен для предотвращения изменения направления потока рабочей среды в трубопроводе в обратном направлении. Запорным органом служит стальной шар, покрытый защитным слоем резины NBR. Положение шара внутри корпуса определяется создаваемым в трубопроводе давлением. В нормальном режиме воздействием напора рабочей среды шар смещается вверх и занимает место в специальном отсеке в корпусе клапана, не мешая проходу потока. В случае снижения давления ниже отметки, определяемой техническими характеристиками клапана, шар под действием силы тяжести опускается вниз и перекрывает сечение трубопровода. Конструкция внутренней части корпуса устроена так, что движущийся в обратном направлении поток рабочей среды не вытесняет запорный орган вверх, а фиксирует его в нижнем положении. Внимание: клапан обратный шаровой не предназначен для использования в качестве запорной арматуры.

Файлы для скачивания


dwg	DN50_3D_DWG.dwg	723 KB	AutoCAD 2018+
stp	DN50_3D_STEP.stp	637 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	131 mm
Ширина	50 mm
Длина	175 mm
Вес	3200 g
Диаметр	50 mm
