Кнопка управления магнитогерконовая Ех ВК200 0EX IA IIC T6…Т5 GA X / 1EX MB IIC T6…Т5 GB X АТФЕ.425411.152 ТУ

Name: Кнопка управления магнитогерконовая Ех ВК200 0EX IA IIC T6…Т5 GA X / 1EX MB IIC T6…Т5 GB X АТФЕ.425411.152 ТУ
Brand: Магнито-Контакт

Обновлено в 2024 году

Описание

Кнопка управления магнитогерконовая Ех ВК200 (кнопка) предназначена для применения в системах безопасности объектов в качестве устройства управления различным оборудованием (например, как кнопка выхода).
Кнопки могут быть установлены в помещениях, содержащих взрывоопасные смеси газов и паров с воздухом категории IIB, IIC, согласно ГОСТ IEC 60079-10-1-2011, ГОСТ Р МЭК 60079-20-1-2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

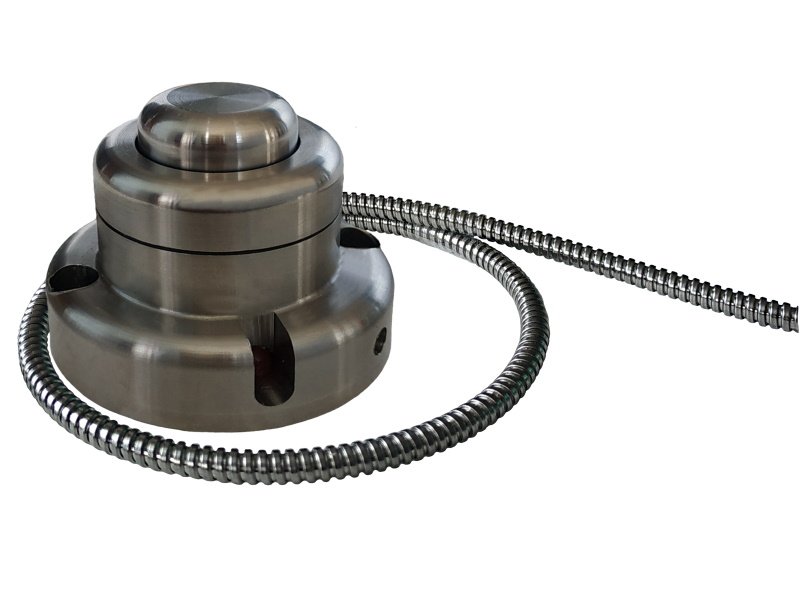

Корпус кнопки Ех ВК200 выполнен из нержавеющей стали (антивандальный), с силиконовым уплотнителем. Кнопка имеет нормально-разомкнутый контакт геркона и встроенный светодиодный индикатор, управляемый от внешнего контроллера.
Кнопка выпускается с постоянно присоединенным кабелем, может быть предназначена для поверхностного, поверхностного скрытого или врезного монтажа, имеет приводные элементы 3-х видов: «выступающий», «в уровень с корпусом» или "вдавленный".
Ех ВК200 (кнопка) имеет маркировку 0Ex ia IIC T6…Т5 Ga X / 1Ex mb IIC T6…Т5 Gb X.

Файлы для скачивания


rfa	Knopka upravleniya magnitogerkonovaya Ех ВК200.rfa	608 KB	Revit 2023
pdf	zaklyuchenieminpromtorgaehvk200severlenddmgehdvg10.pdf	267 KB	—
pdf	ex_vk_200_passport.pdf	444 KB	—
pdf	sert_dobrovolniy_2027.pdf	2.6 MB	—
pdf	sert_ex_vk_200.pdf	1.8 MB	—

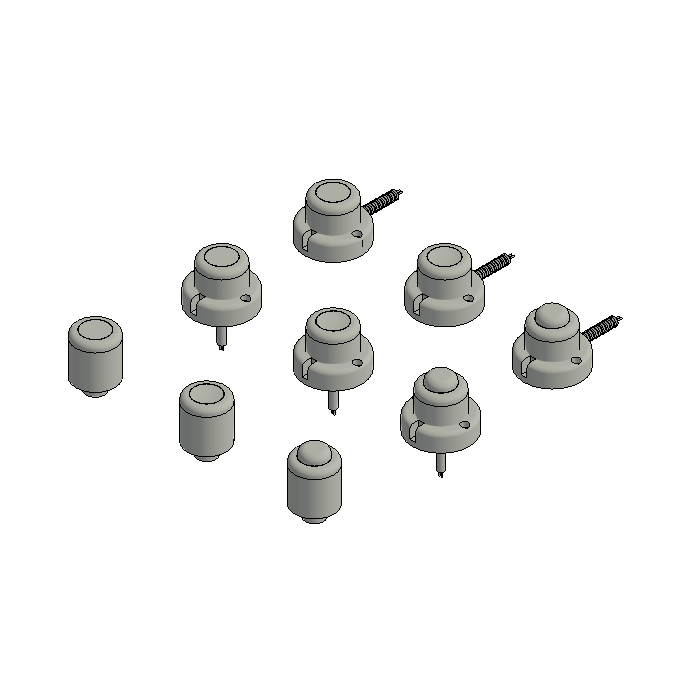

Типоразмеры (9)

Наименование	Масса ADSK Масса	Обозначение ADSK Обозначение	Вдавленный элемент	Врезной элемент	Вывод нижний	Выступающий элемент	Корпус	Металлорукав	Элеменет в уровень с корпусом
Ех ВК200 монтаж - поверхностный, приводной элемент - в уровень с корпусом	0.5	АТФЕ.425411.152 ТУ	False	False	False	False	True	True	True
Ех ВК200 монтаж - поверхностный, приводной элемент - выступающий	0.5	АТФЕ.425411.152 ТУ	False	False	False	True	True	True	False
Ех ВК200 монтаж - поверхностный, приводной элемент - вдавленный	0.5	АТФЕ.425411.152 ТУ	True	False	False	False	True	True	True
Ех ВК200 монтаж - врезной, приводной элемент - вдавленный	0.4	АТФЕ.425411.152 ТУ	True	True	False	False	False	False	True
Ех ВК200 монтаж - врезной, приводной элемент - выступающий	0.4	АТФЕ.425411.152 ТУ	False	True	False	True	False	False	False

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Охранно-пожарная сигнализация (ОПС)
Материалы	Нержавеющая сталь
Размеры
Высота	43 mm
Вес	500 g
Диаметр	50 mm
Общие характеристики
Материал ADSK Материал	Металл
Наименование ADSK Наименование	Кнопка управления магнитогерконовая Ех ВК200 0Ex ia IIC T6…Т5 Ga X / 1Ex mb IIC T6…Т5 Gb X
Примечание ADSK Примечание	Кнопки могут быть установлены в помещениях, содержащих взрывоопасные смеси газов и паров с воздухом категории IIB, IIC, согласно ГОСТ IEC 60079-10-1-2011, ГОСТ Р МЭК 60079-20-1-2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО НПП «МАГНИТО-КОНТАКТ»
