Кожух двигателя DTK 355/400–1250

Name: Кожух двигателя DTK 355/400–1250
Brand: Vertro

Обновлено в 2024 году

Описание

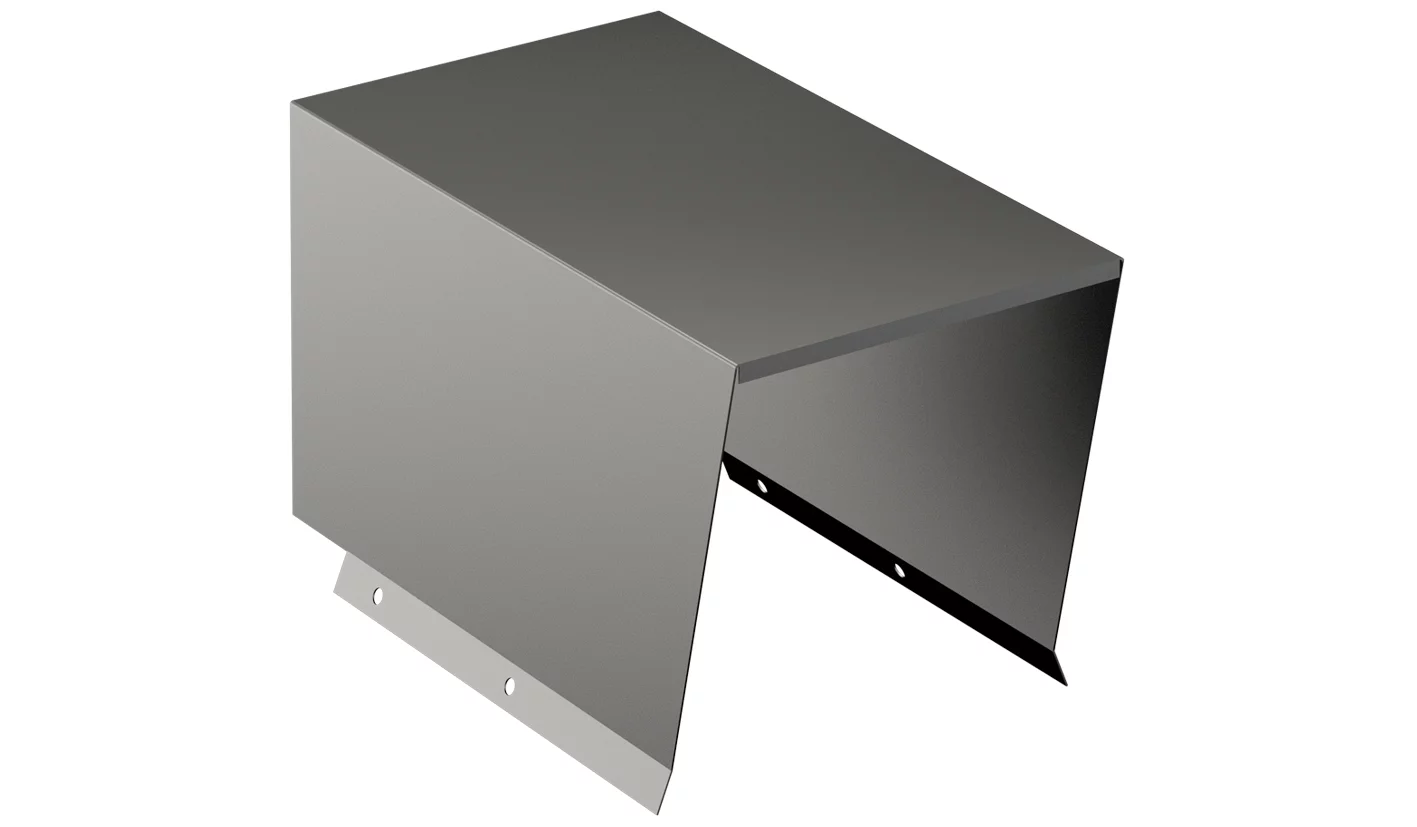

Скачиваемый файл содержит BIM-модели для всех типоразмеров кожуха двигателя DTK 355/400–1250. Кожух предназначен для защиты электродвигателя радиального вентилятора дымоудаления от атмосферных осадков.

Ключевые особенности:

— Изготавливаются в 11 типоразмерах.
— Вариант специсполнения: коррозионностойкий и кислотостойкий.

Файлы для скачивания


rfa	Кожух двигателя DTK.rfa	380 KB	Revit 2020

Типоразмеры (11)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код для таблицы поиска	Наименование радиального вентилятора	Типоразмер
DTK-355/400	3.01	Кожух двигателя DTK-355/400	3	VPD 35/40	355/400
DTK-450	4.33	Кожух двигателя DTK-450	4	VPD 45	450
DTK-500	2.83	Кожух двигателя DTK-500	5	VPD 50	500
DTK-560	3.86	Кожух двигателя DTK-560	6	VPD 56	560
DTK-630	4.77	Кожух двигателя DTK-630	7	VPD 63	630

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Дополнительные изделия
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти

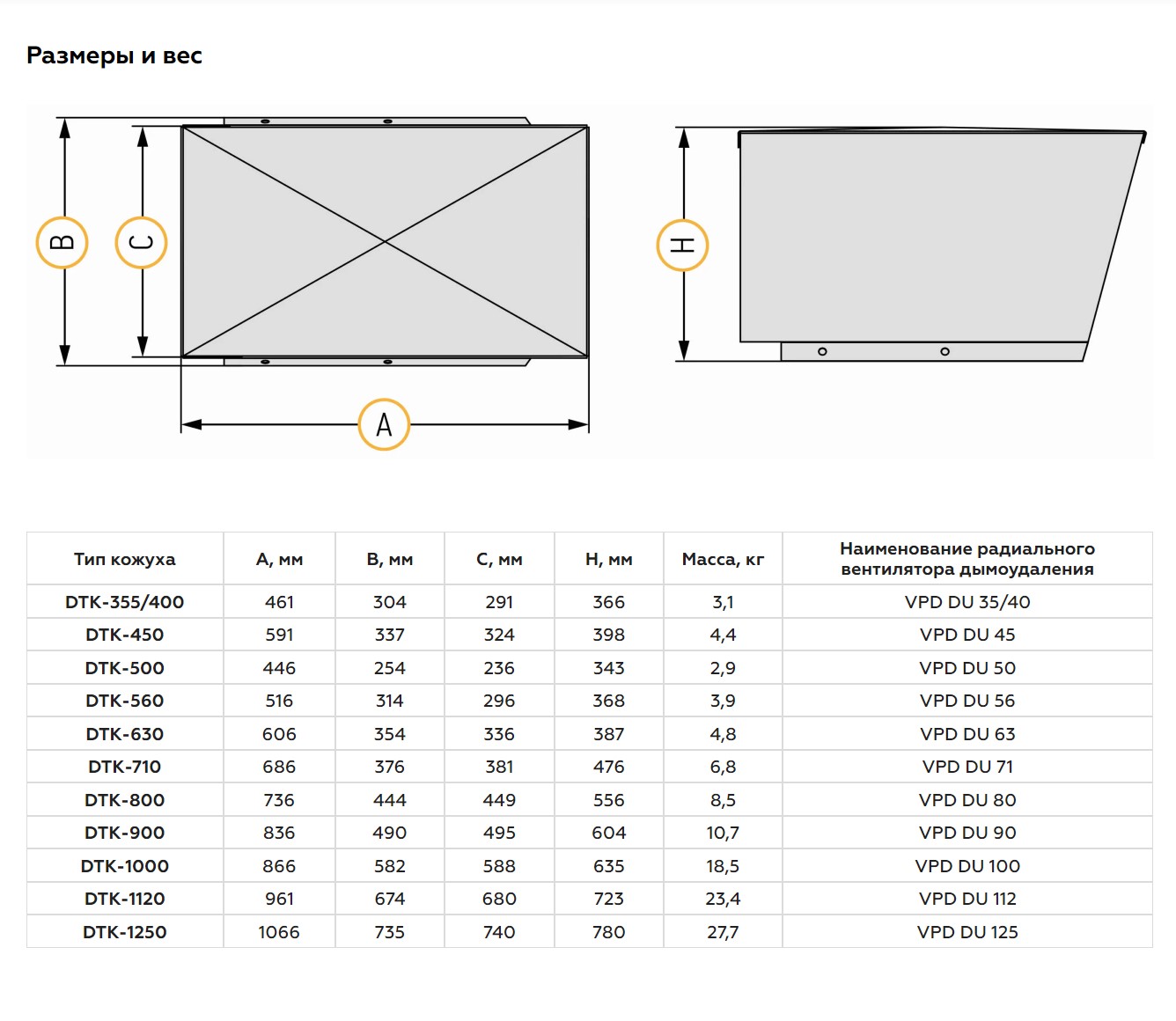

Размеры
Высота	366 mm
Ширина	304 mm
Длина	461 mm
Вес	3100 g
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	VERTRO
Изготовитель	VERTRO
Разработано	support@bimlib.ru
Таблица поиска1	DTK
