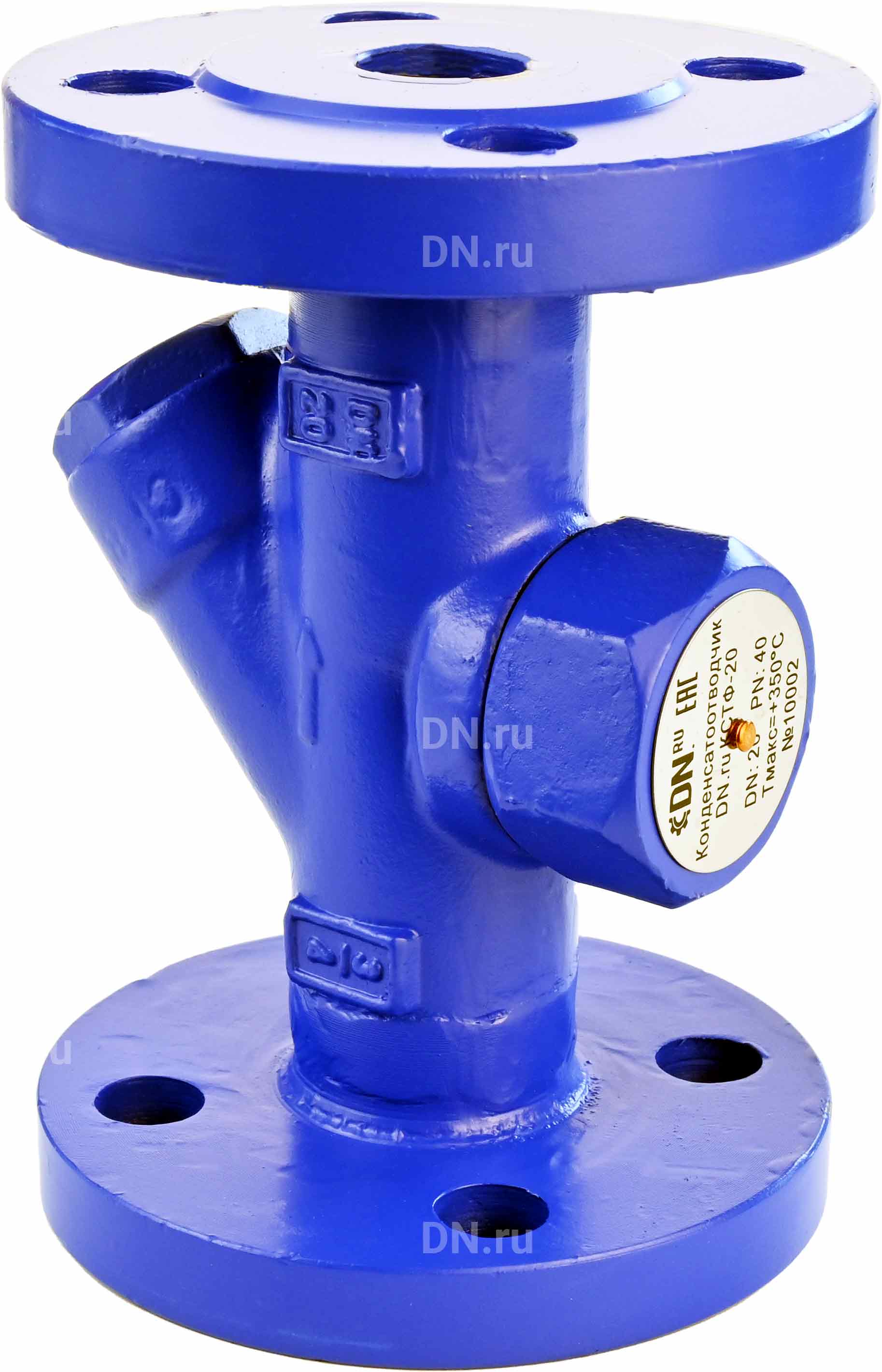

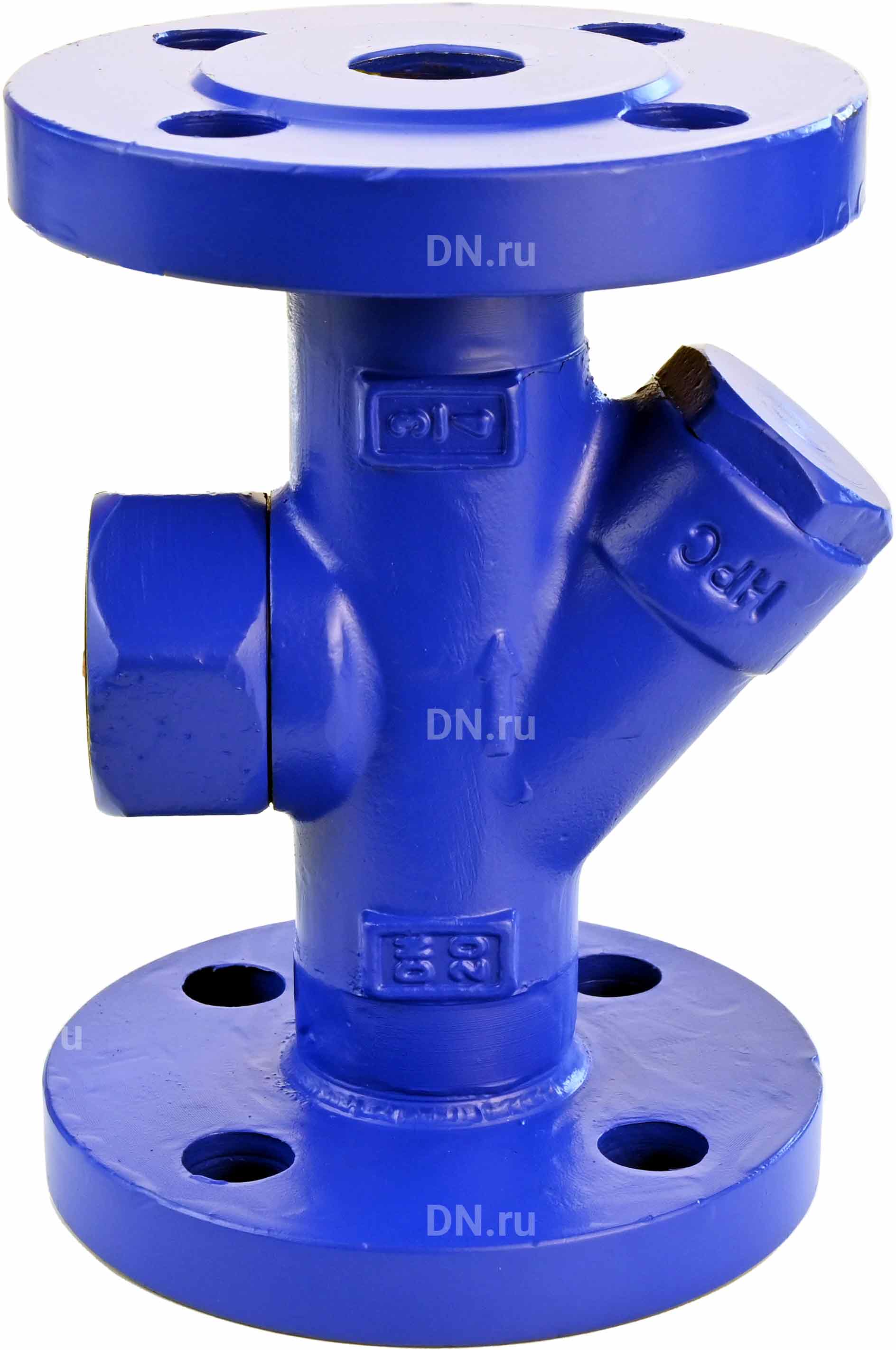

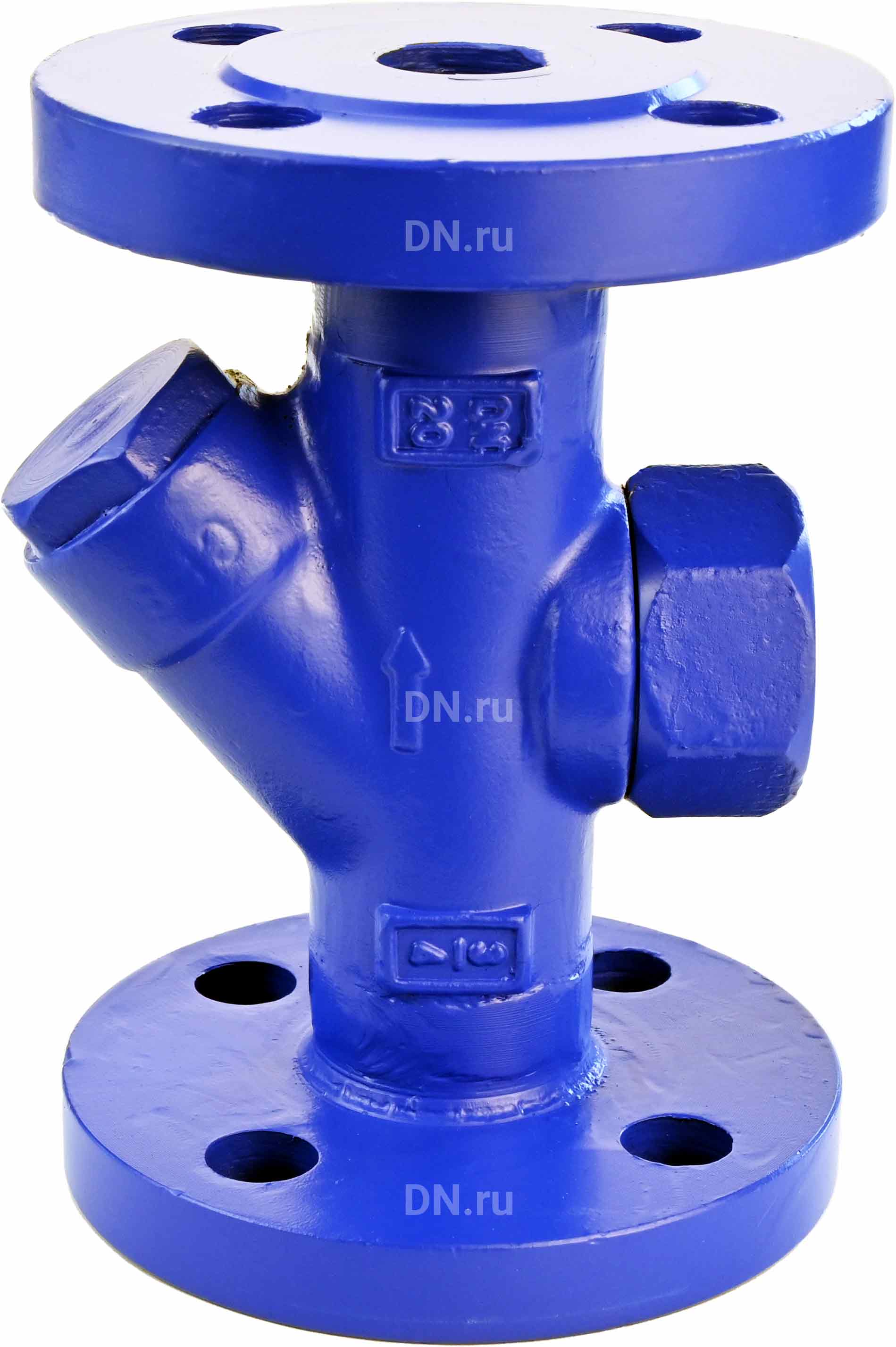

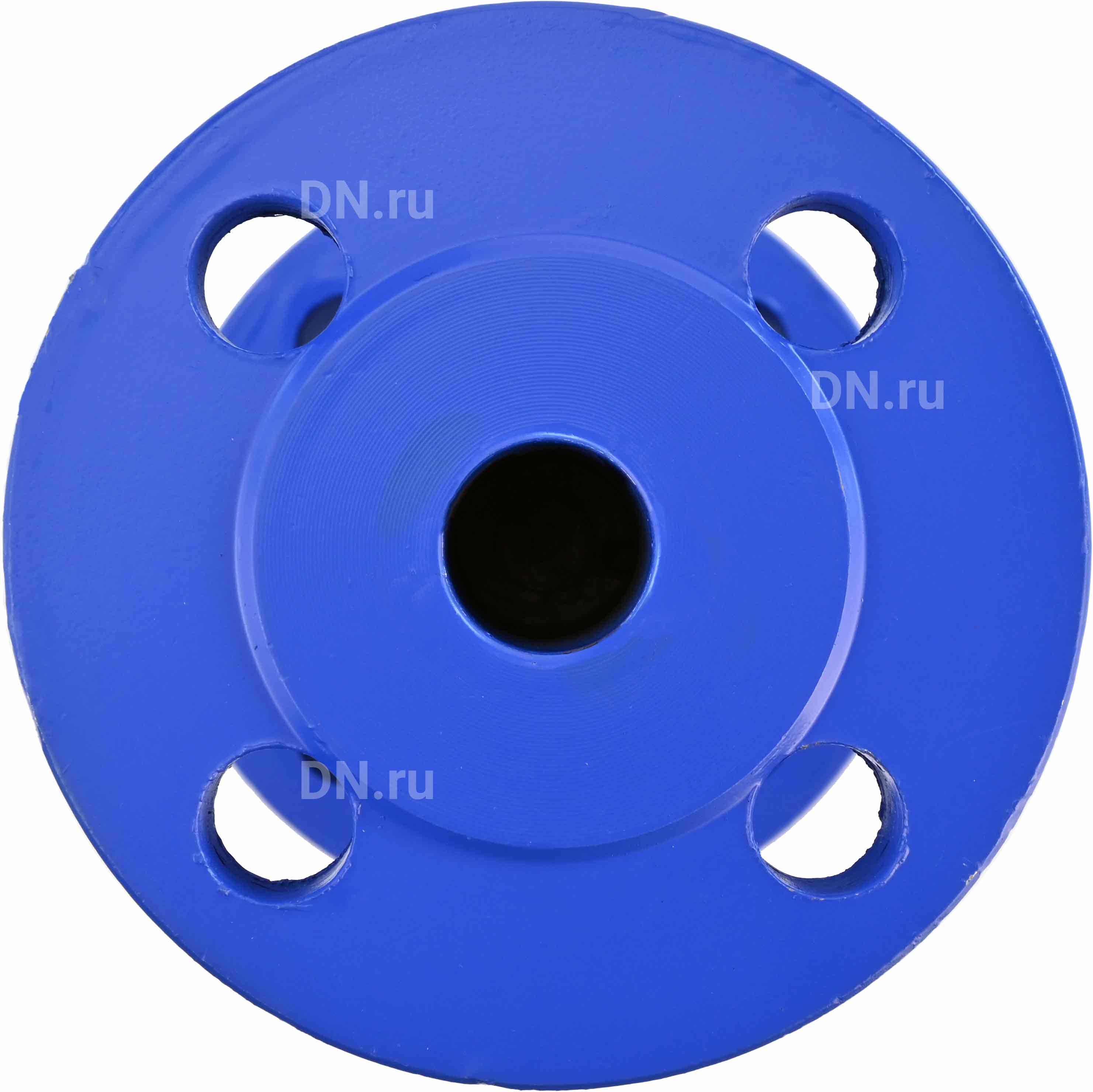

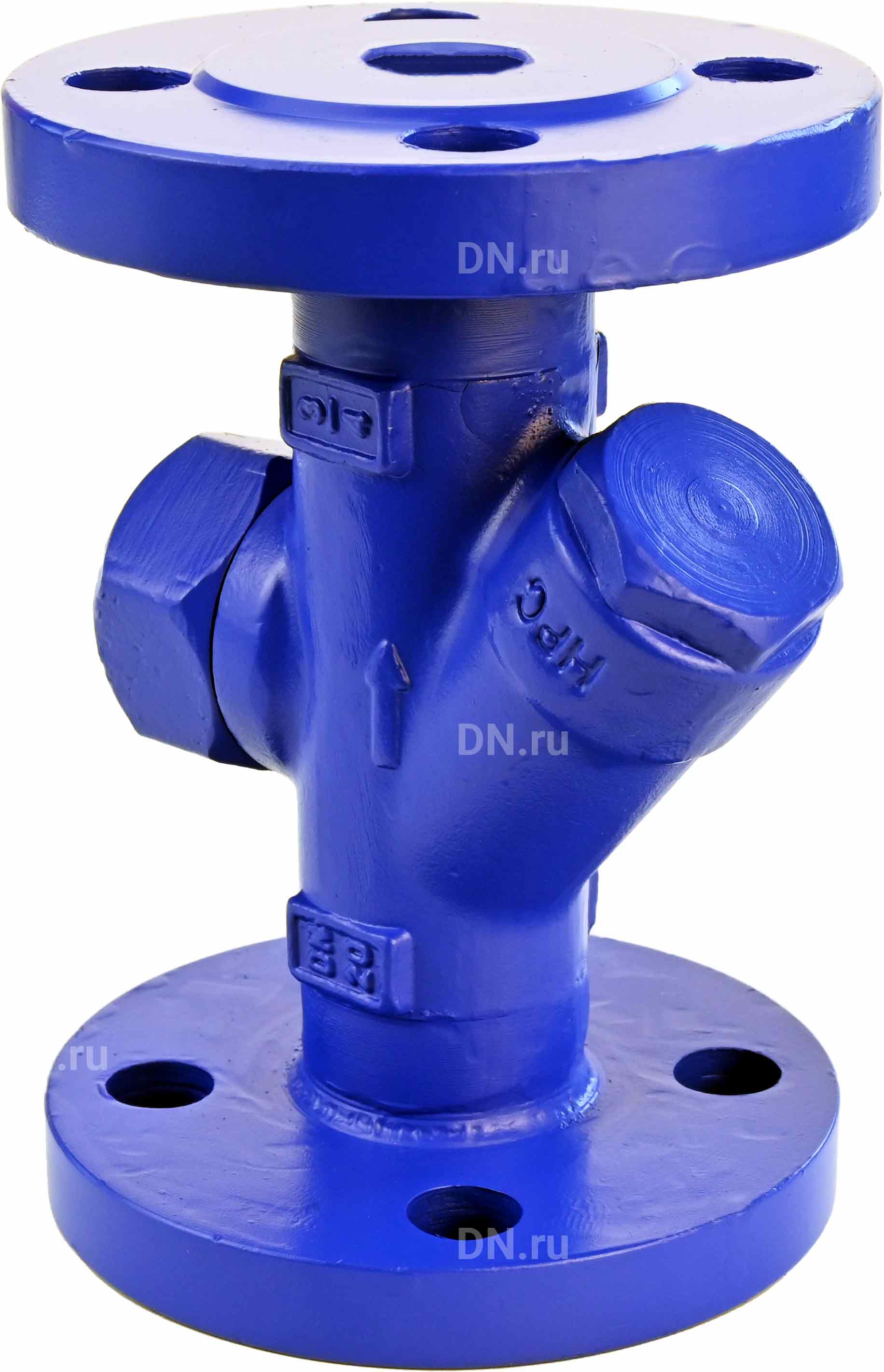

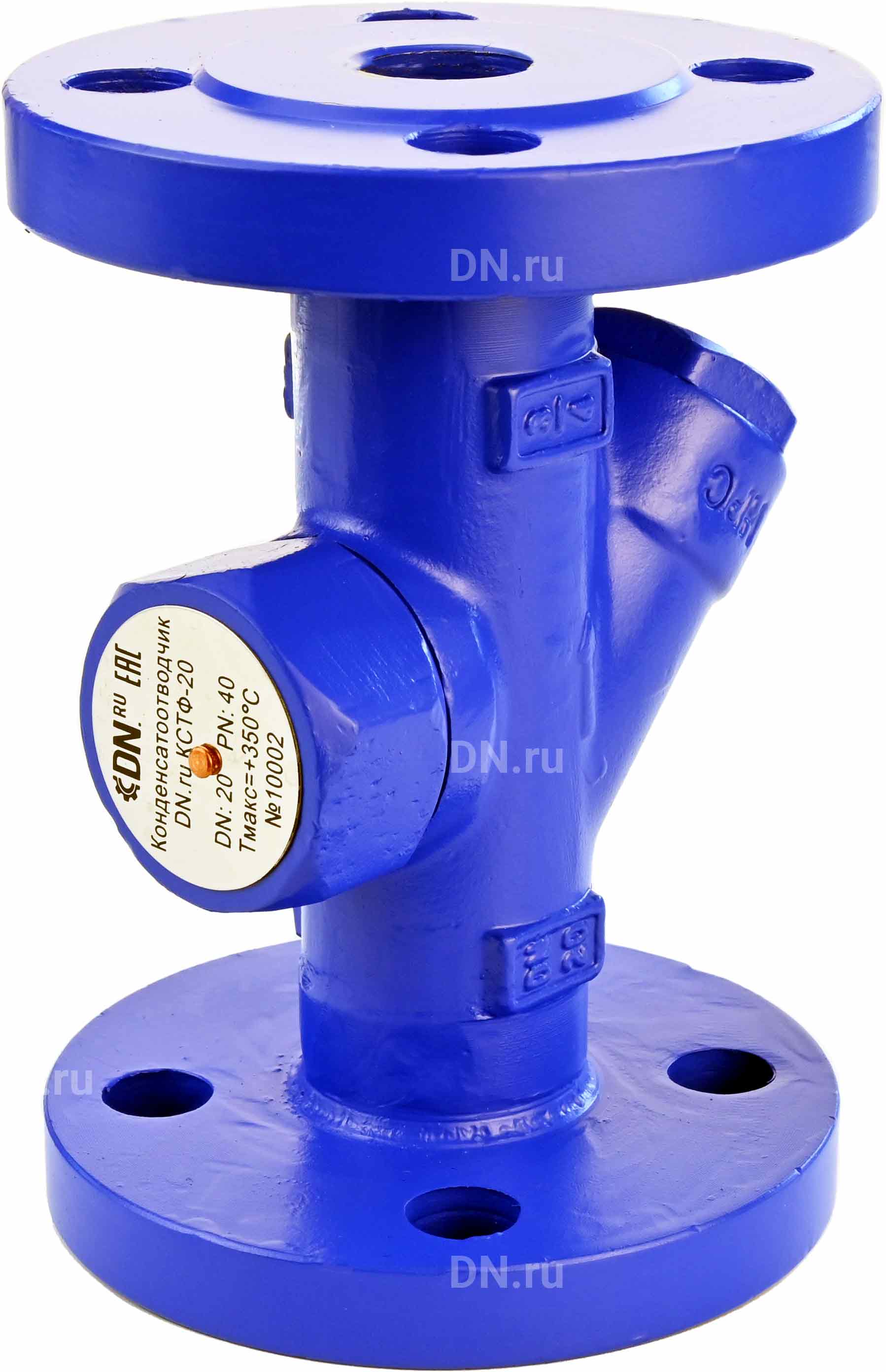

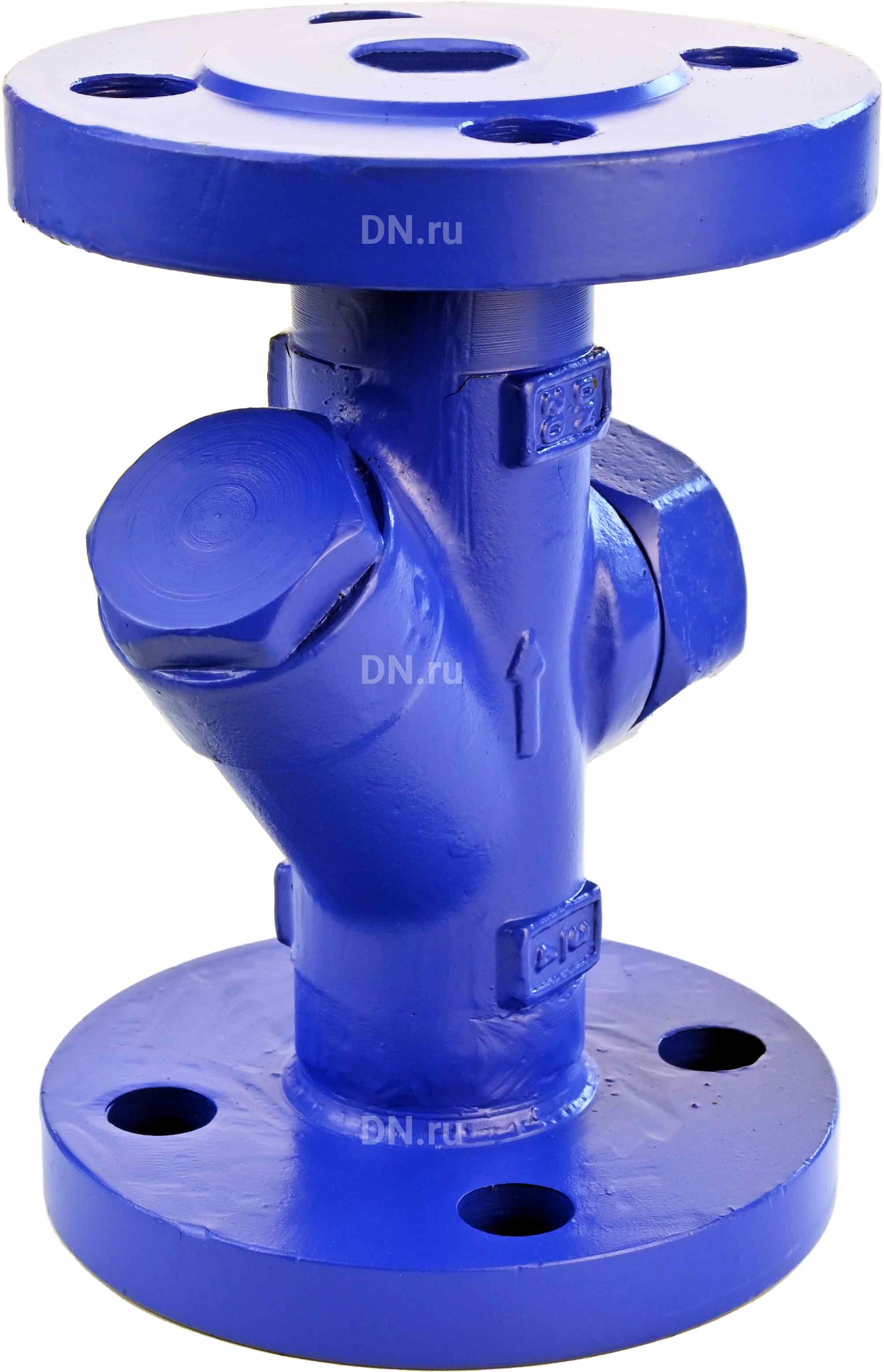

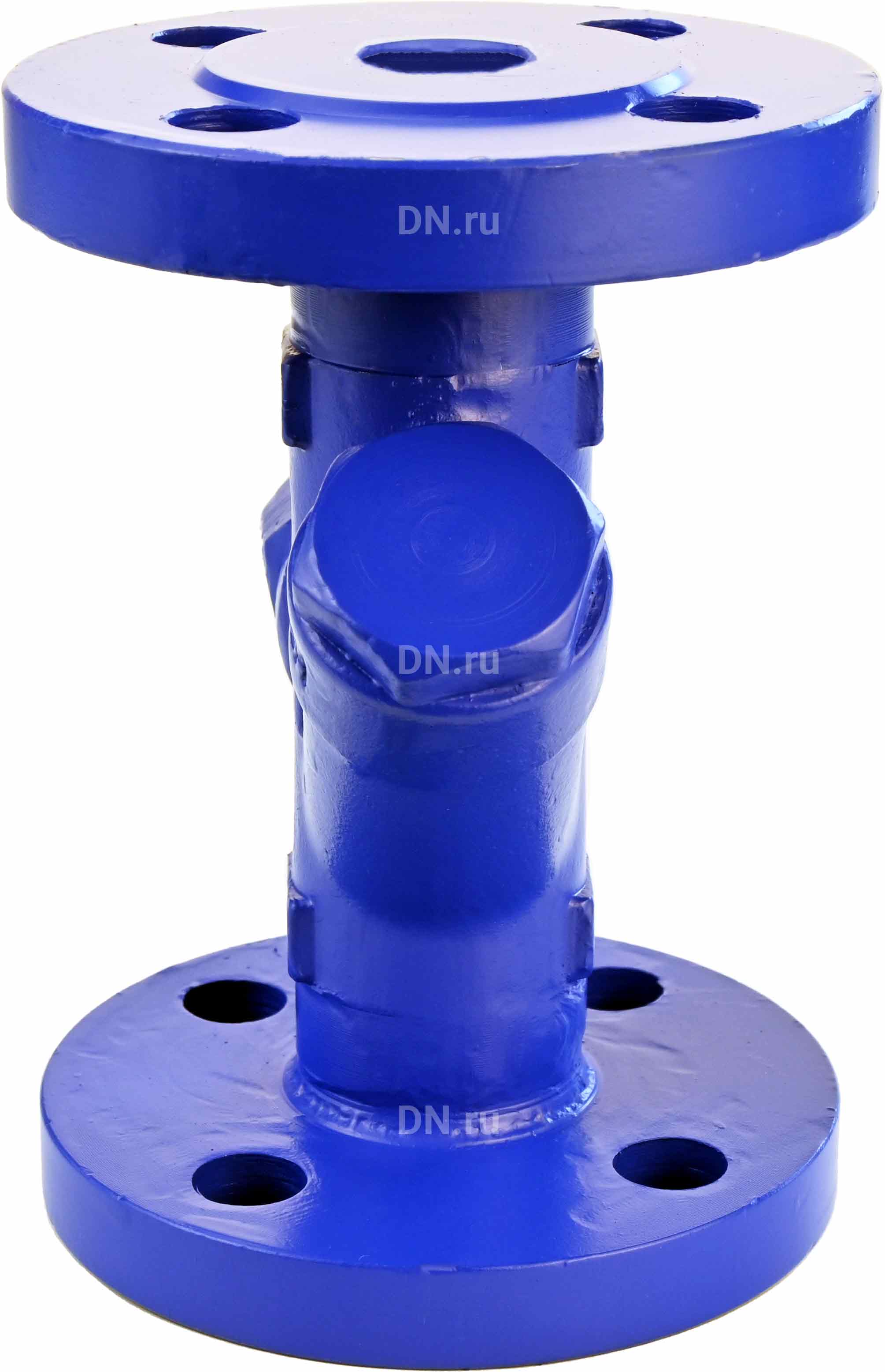

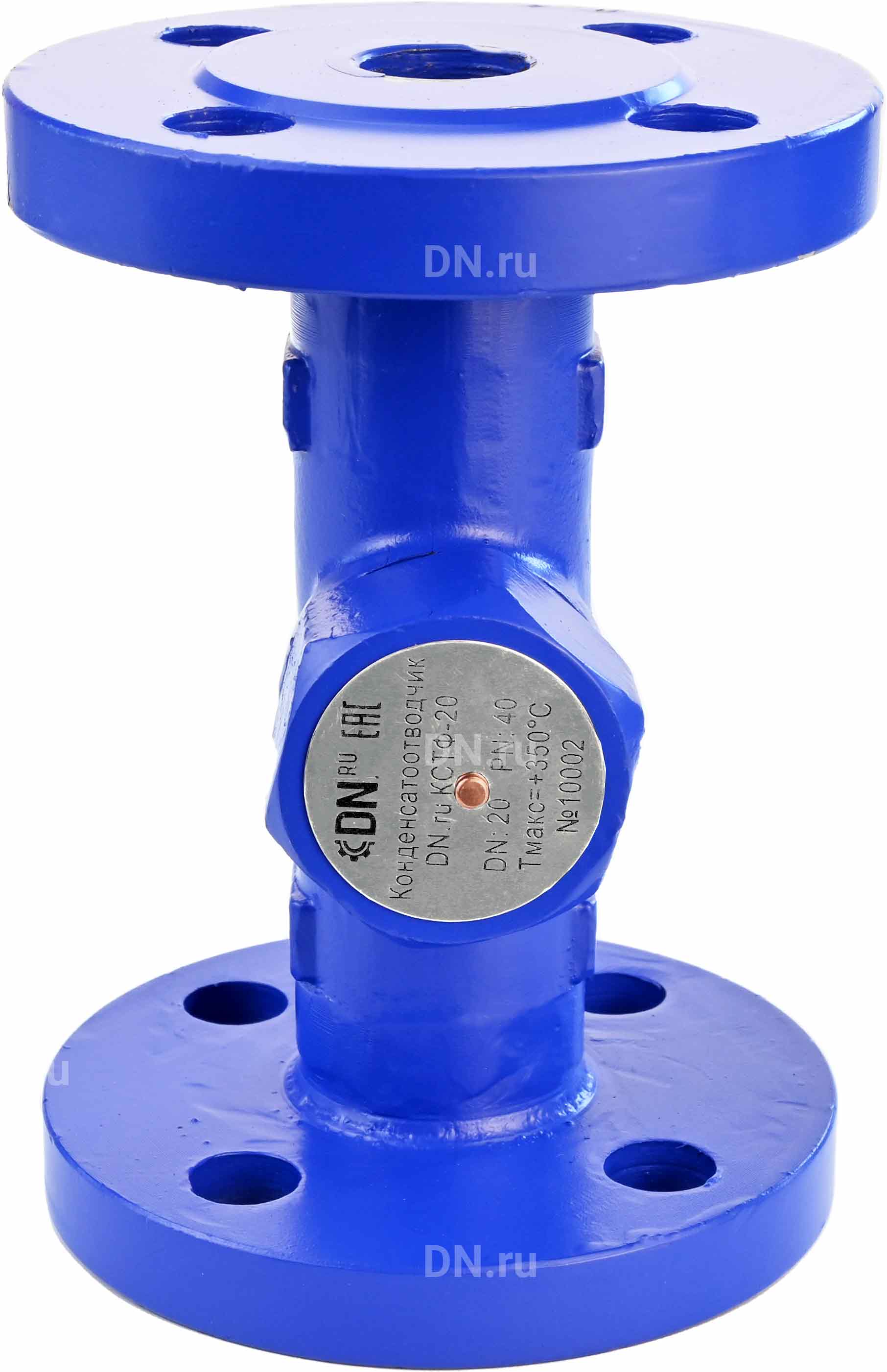

Конденсатоотводчик термодинамический DN.ru КСТФ Ду15 Ру40 с фильтром, стальной, фланцевый

Name: Конденсатоотводчик термодинамический DN.ru КСТФ Ду15 Ру40 с фильтром, стальной, фланцевый
Brand: DN.ru

Обновлено в 2024 году

Описание

Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации. Принцип действия основан на разнице скоростей пара и конденсата. При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта, удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат.

Файлы для скачивания


dwg	dn15_3d_dwg.dwg	265 KB	AutoCAD 2018+
stp	dn15_3d_step.stp	395 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Дополнительные изделия
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	95 mm
Ширина	95 mm
Длина	150 mm
Вес	2400 g
Диаметр	15 mm
