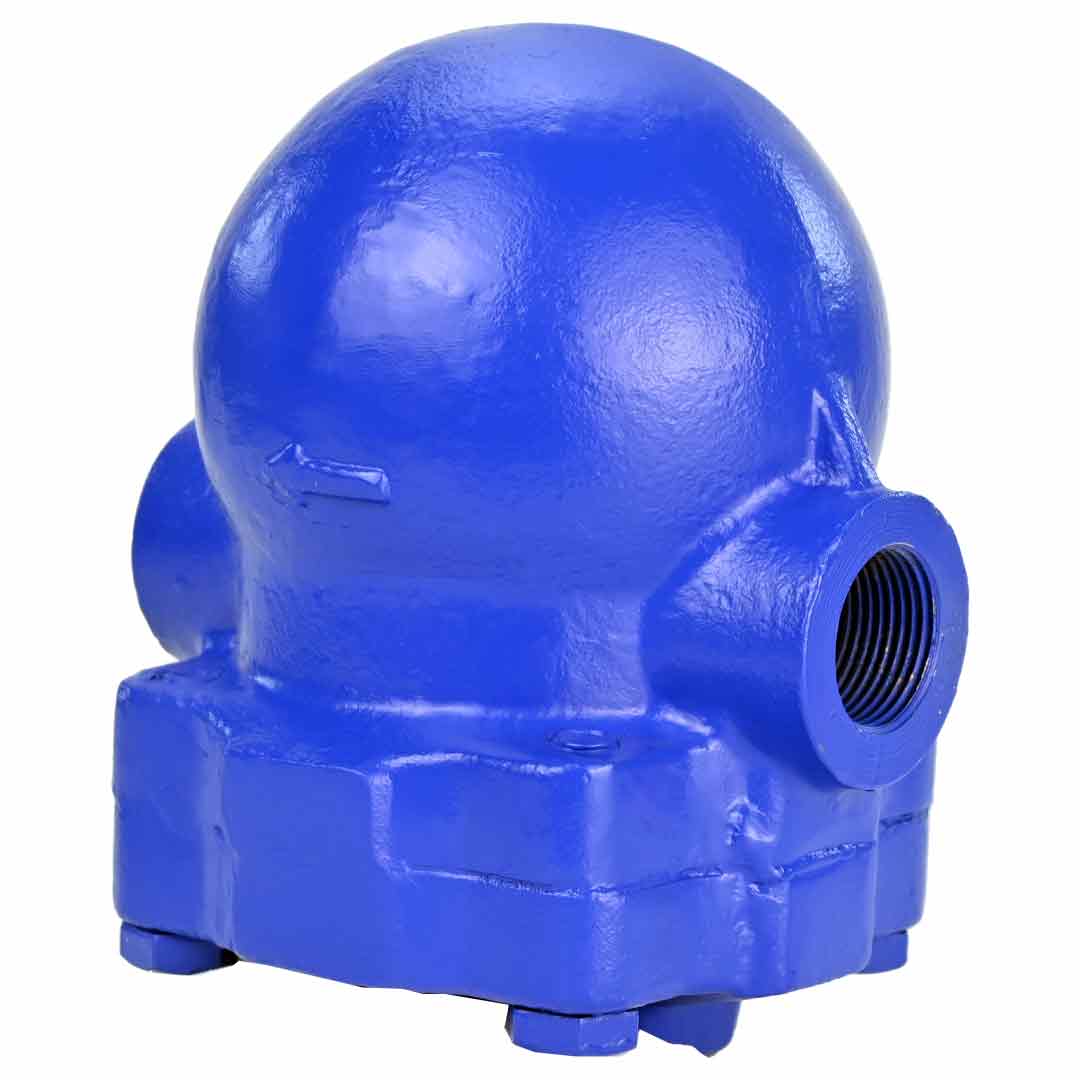

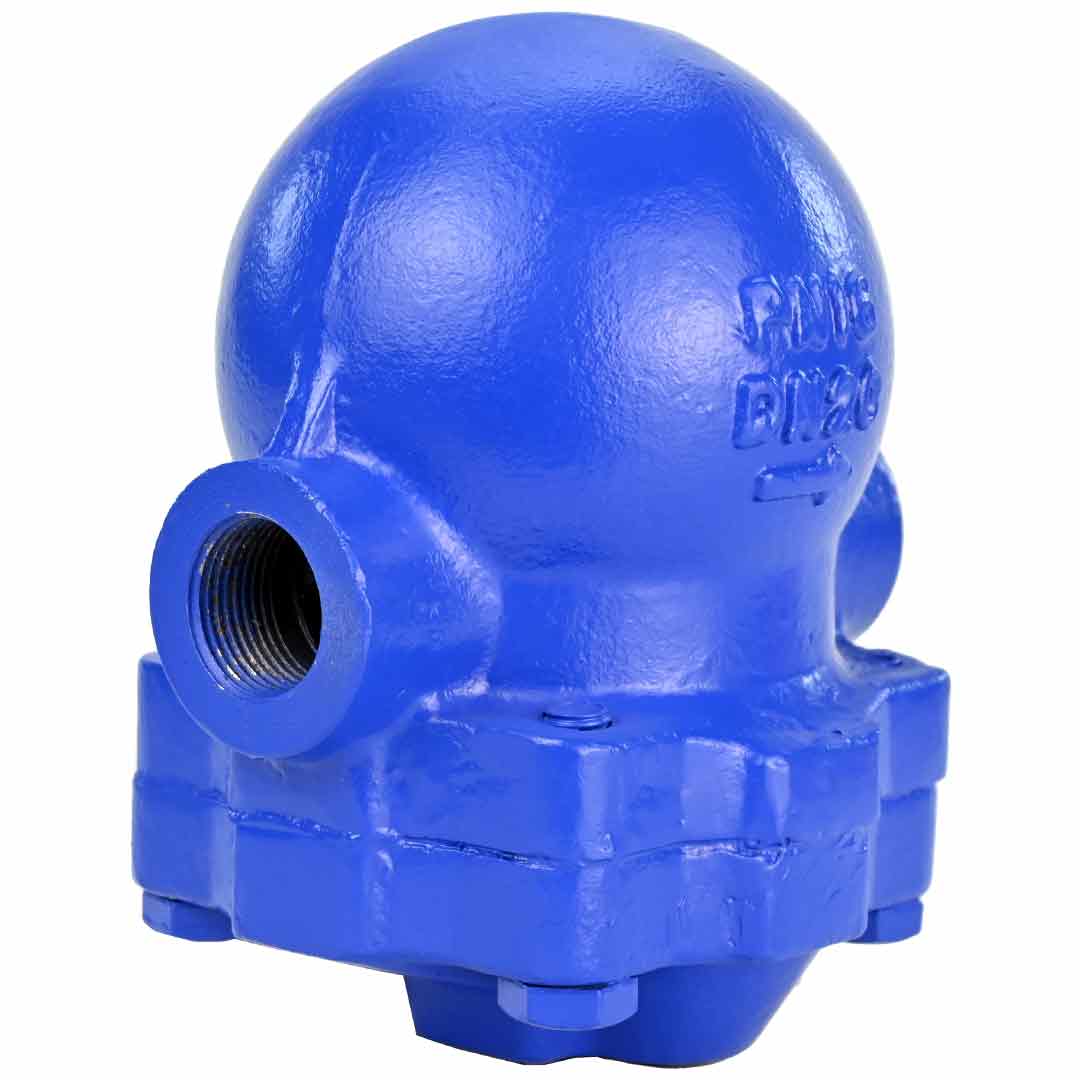

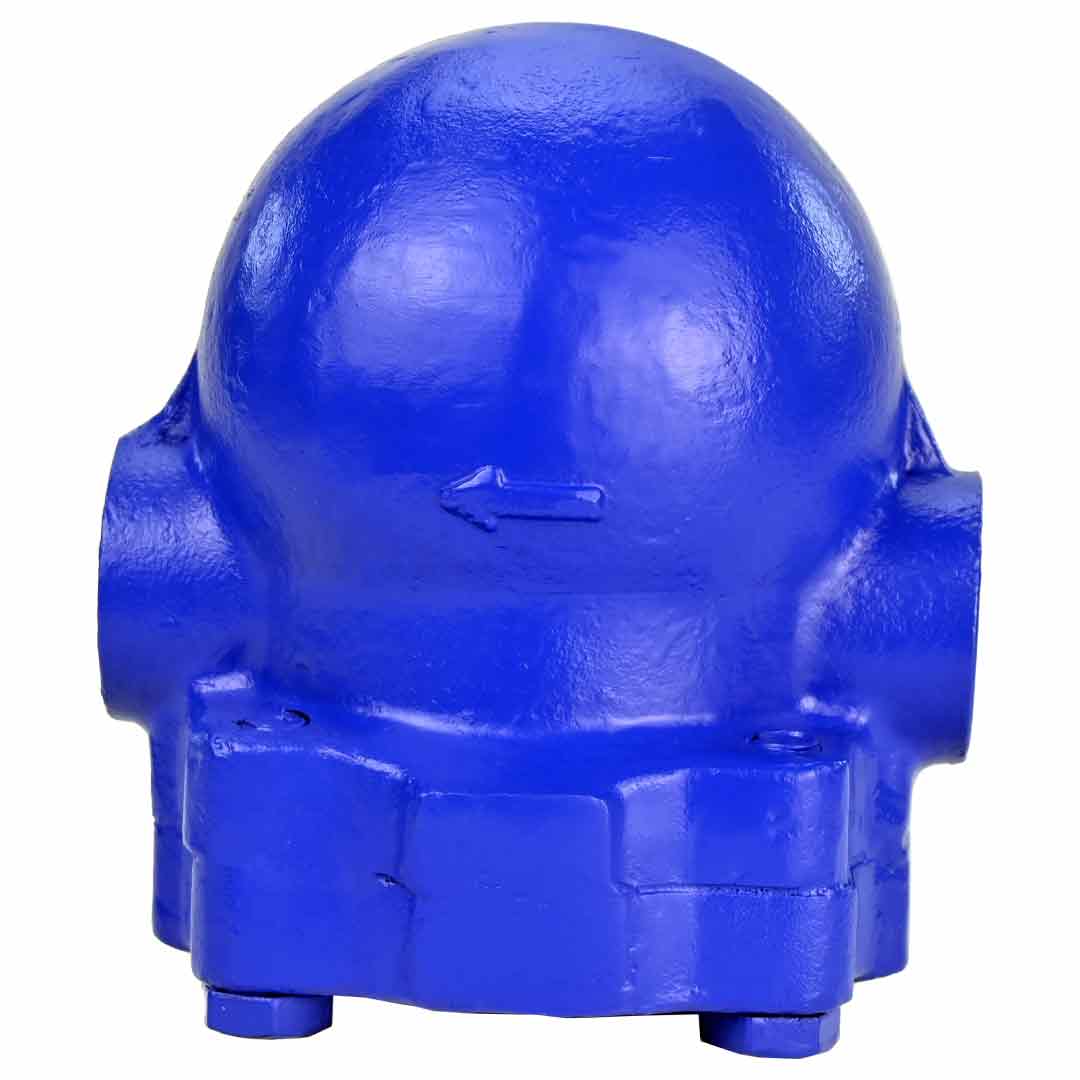

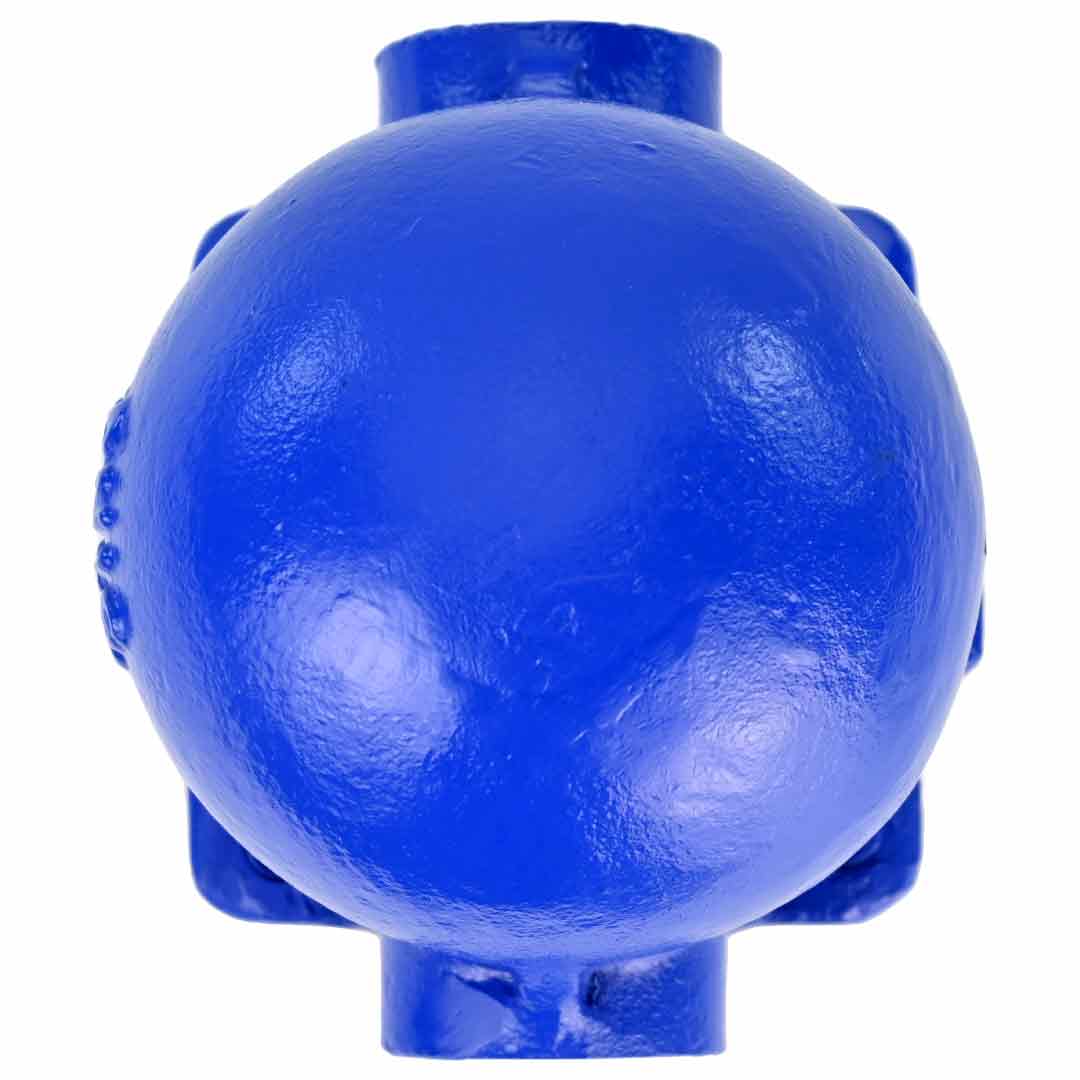

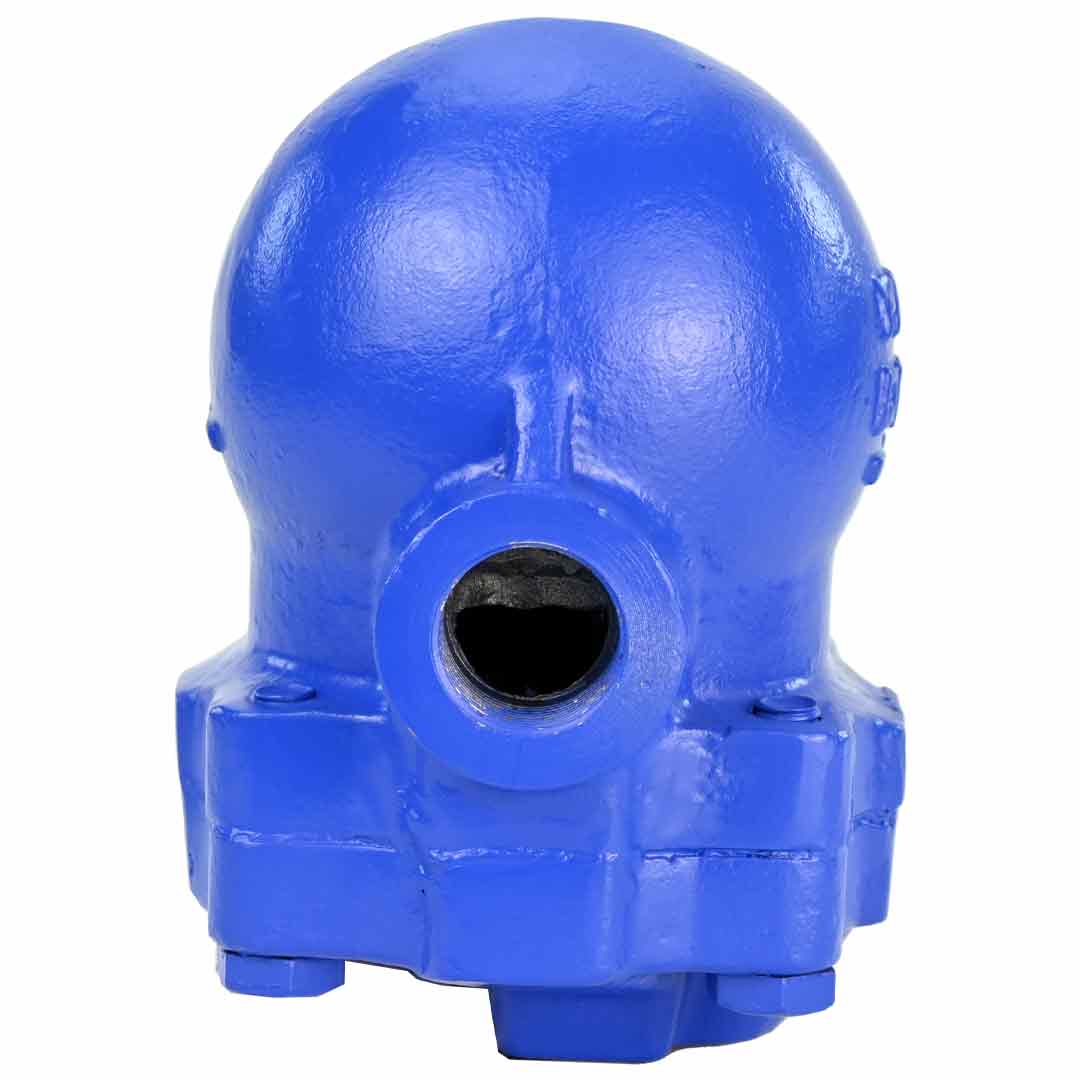

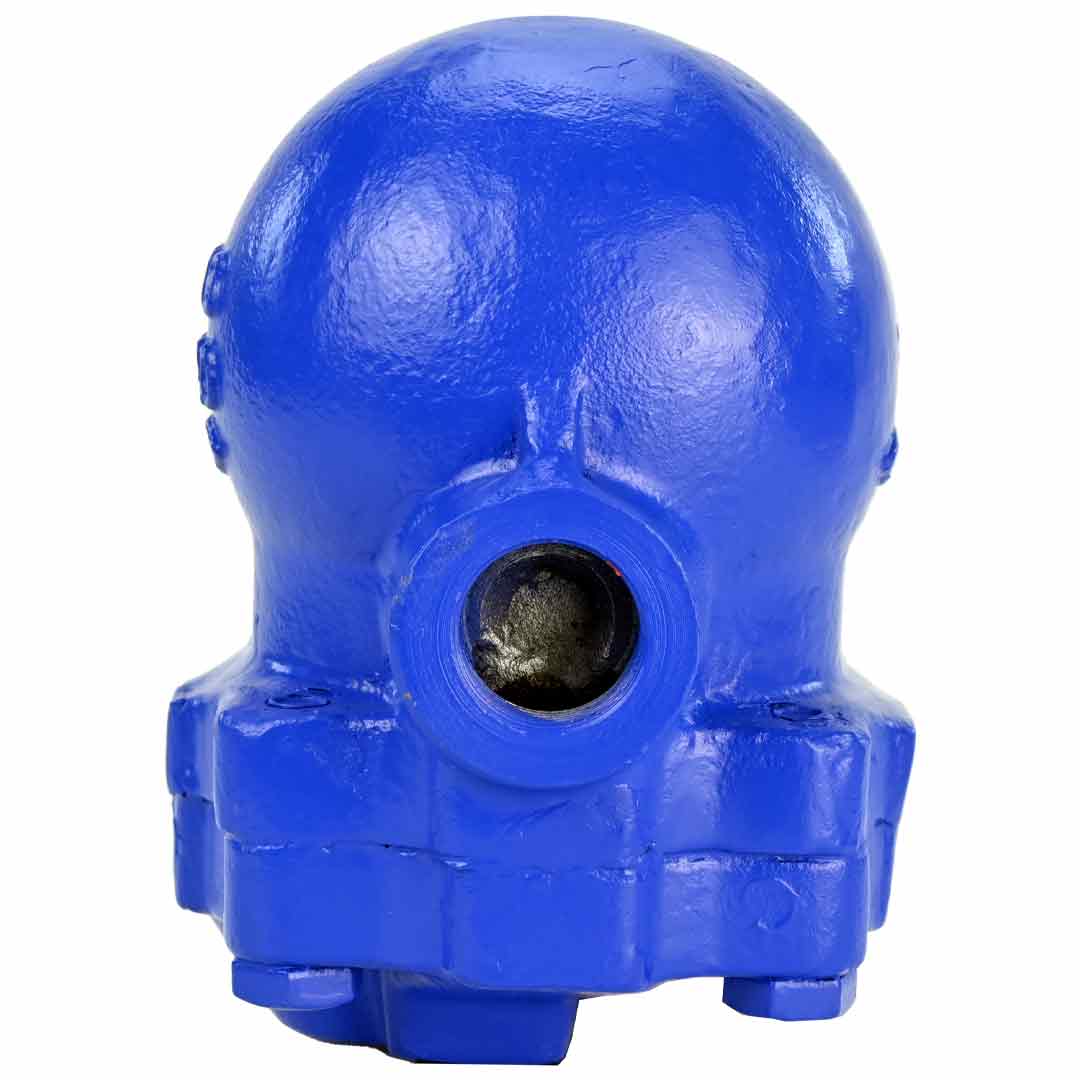

Конденсатоотводчик поплавковый DN.ru STF2131K-T Ду50 Ру16 резьбовой, корпус - углеродистая сталь EN-1.0619 (D150-00323)

Name: Конденсатоотводчик поплавковый DN.ru STF2131K-T Ду50 Ру16 резьбовой, корпус - углеродистая сталь EN-1.0619 (D150-00323)
Brand: DN.ru

Обновлено 1 месяц назад

Описание

Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации. Принцип работы: Поплавковые конденсатоотводчики отводят конденсат сразу по мере его образования. При запуске системы воздух выходит через автоматический воздушный клапан в обвод главного клапана, предотвращая его запирание. Горячий конденсат нагревает термостатическую капсулу воздушного клапана, которая от нагрева закрывается. Далее конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая главный клапан и выпуская конденсат. При уменьшении объема поступающего конденсата или его полном исчезновении поплавок опускается и прижимает шар клапана к седлу. При наличии в конденсатоотводчике только пара, затопленное конденсатом седло остается закрытым, предотвращая появление пролетного пара.

Файлы для скачивания


rfa	STF2131K-T Конденсатоотводчик поплавковый DN.ru Ду50 Ру16.rfa	1.6 MB	Revit 2026
m3d	STF2131K-T Конденсатоотводчик поплавковый DN.ru Ду50 Ру16.m3d	3.8 MB	—
dwg	STF2131K-T Конденсатоотводчик поплавковый DN.ru Ду50 Ру16 (2d).dwg	273 KB	—
dwg	STF2131K-T Конденсатоотводчик поплавковый DN.ru Ду50 Ру16 (3d).dwg	45 KB	—
dxf	STF2131K-T Конденсатоотводчик поплавковый DN.ru Ду50 Ру16.dxf	1.8 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Дополнительные изделия
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	238 mm
Ширина	148 mm
Длина	270 mm
Вес	15500 g
Диаметр	50 mm
