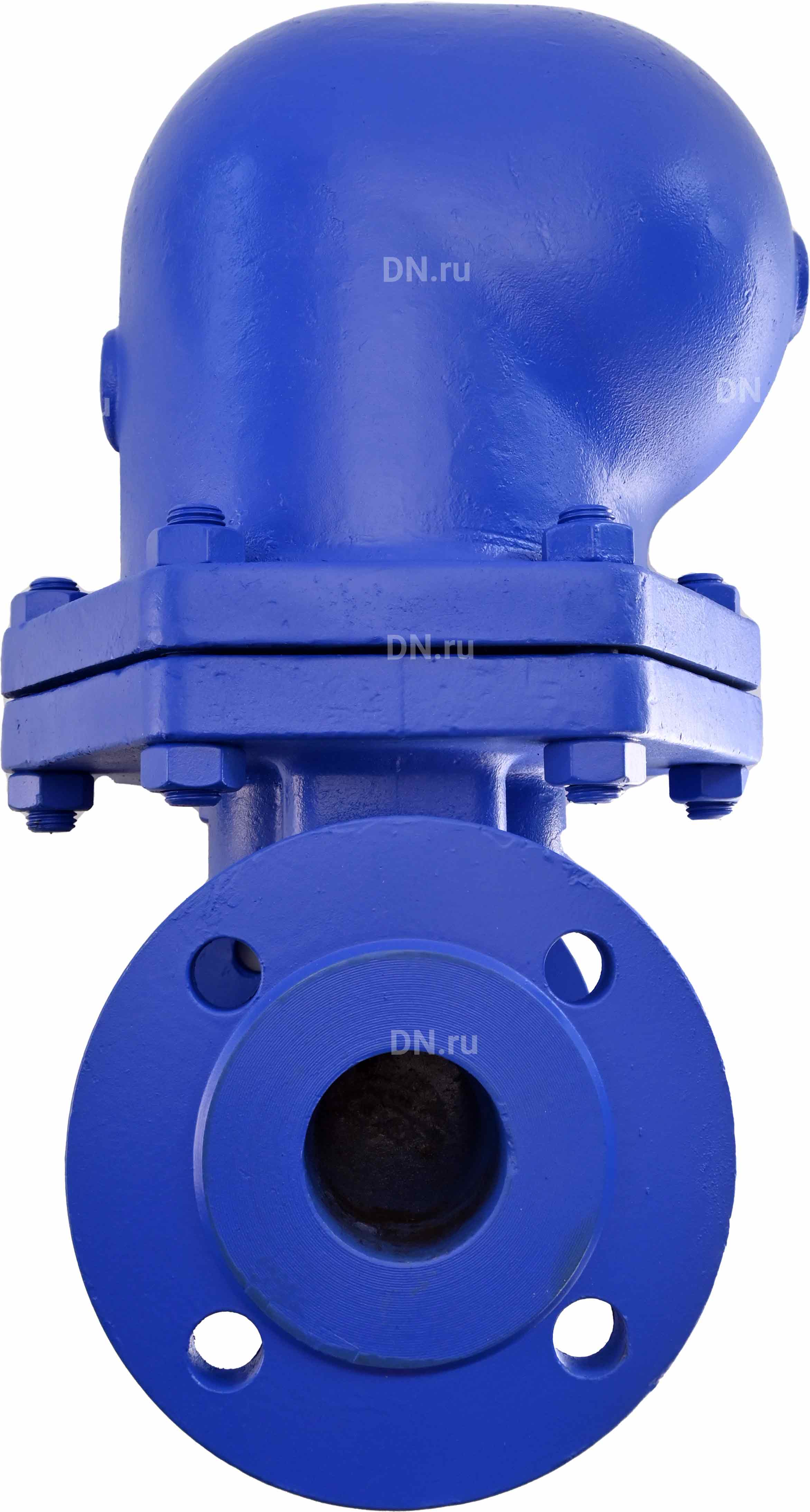

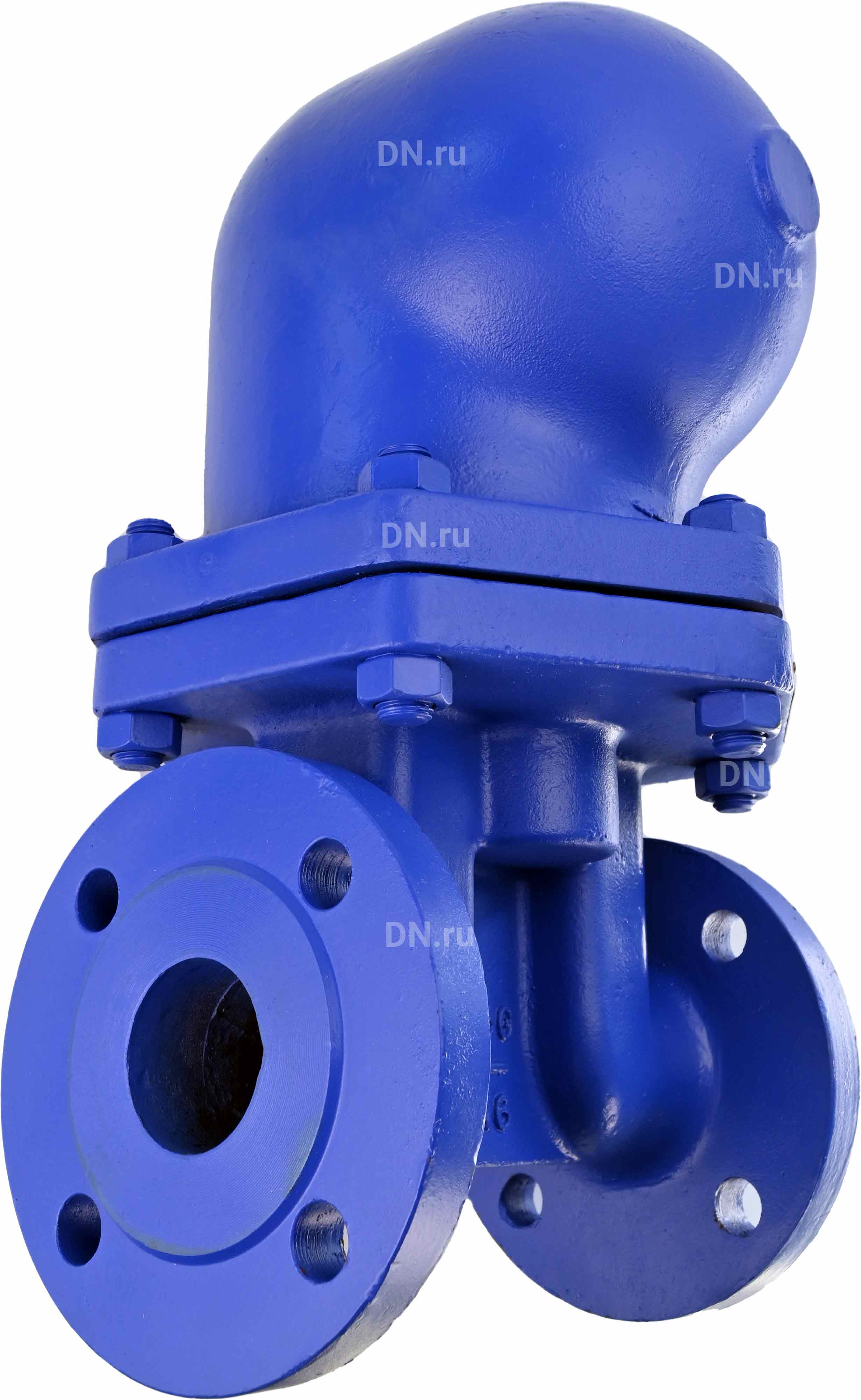

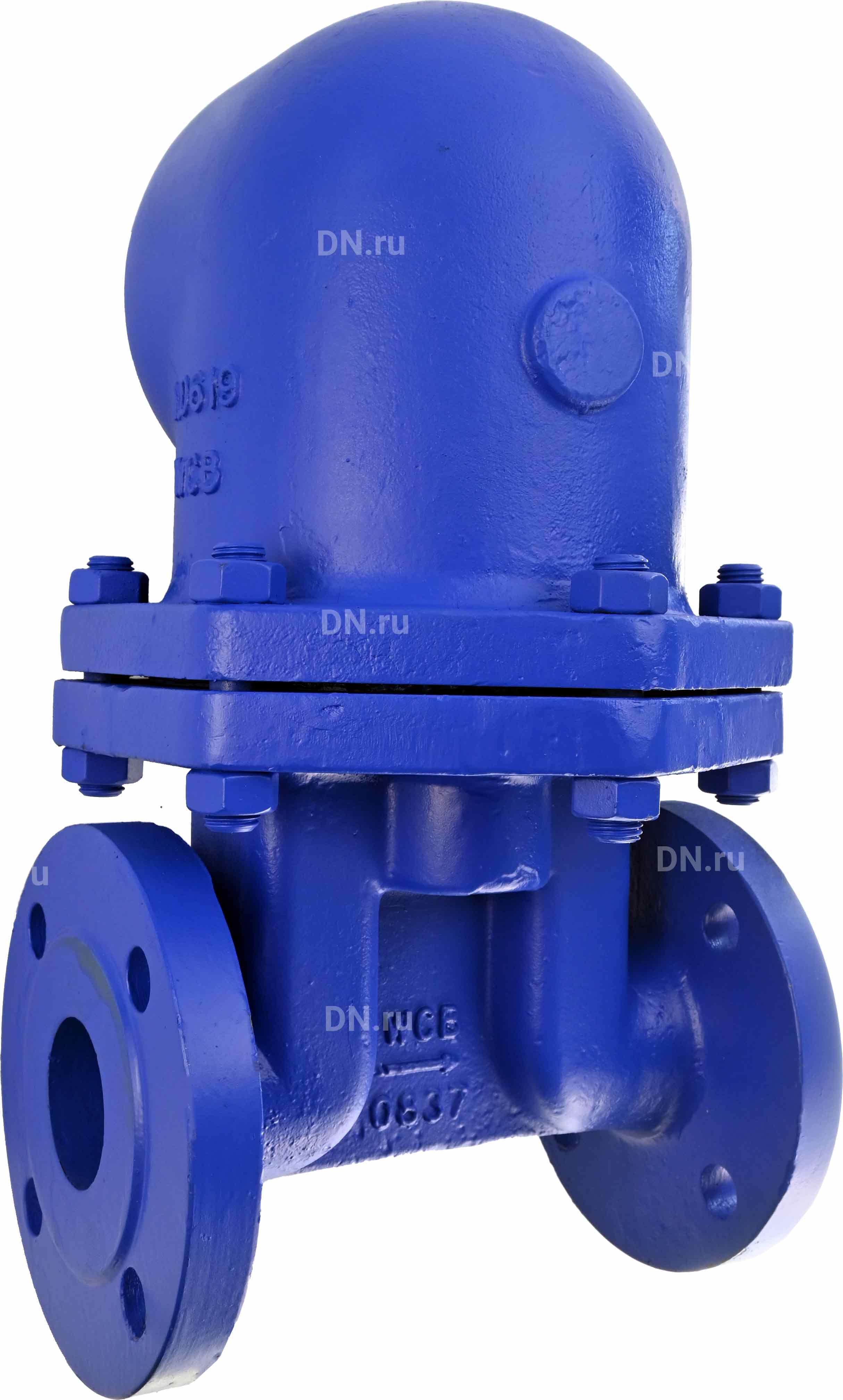

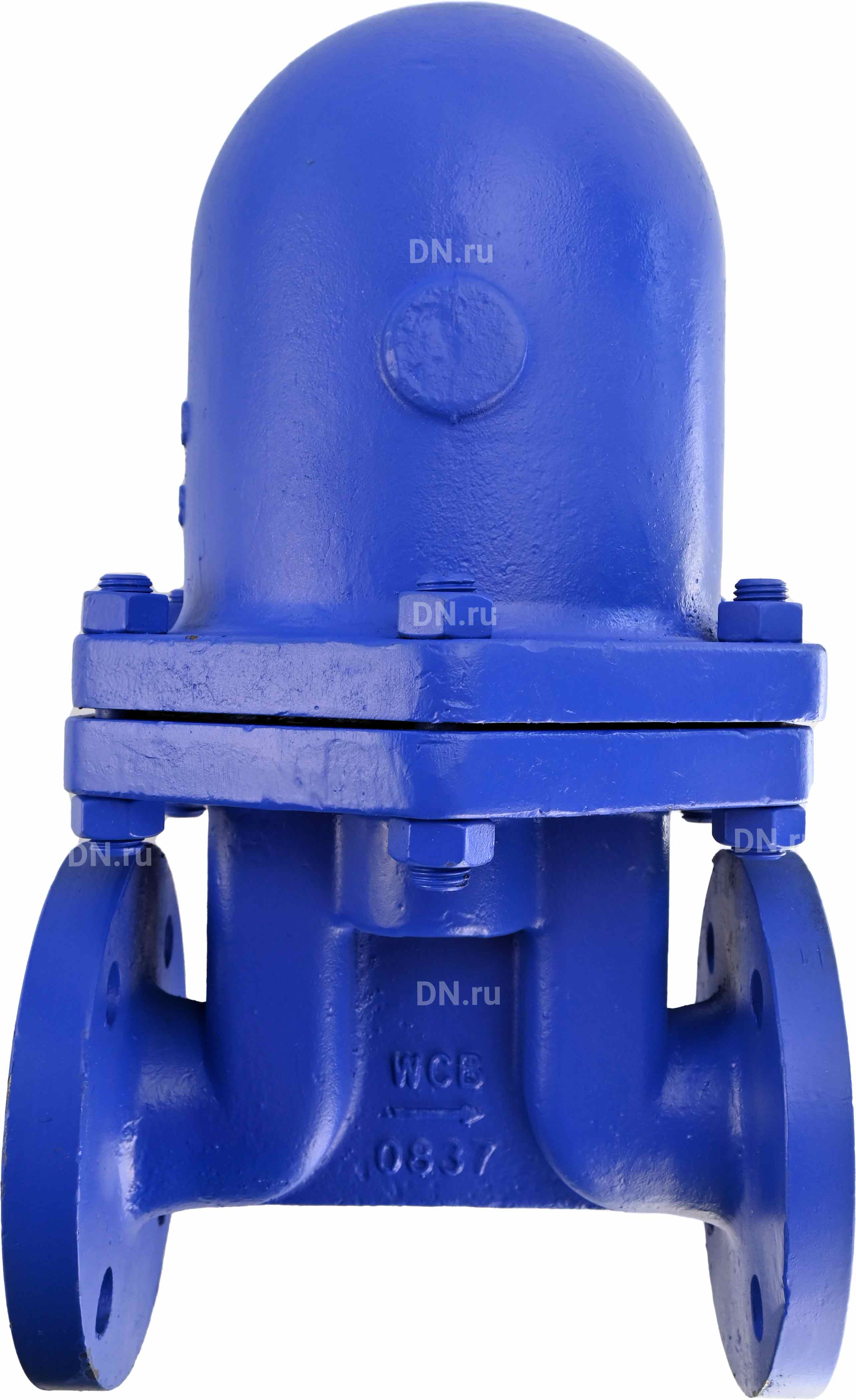

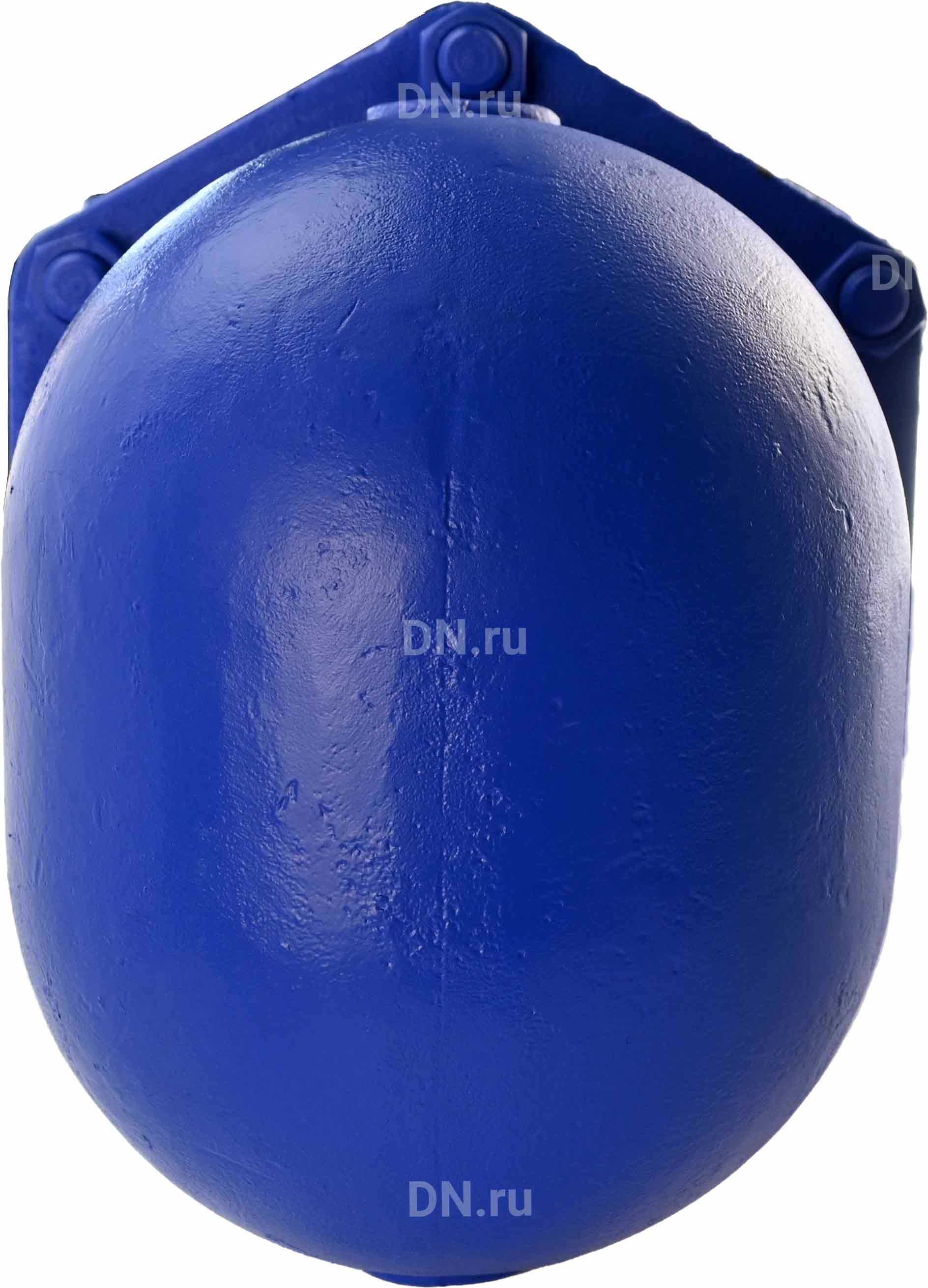

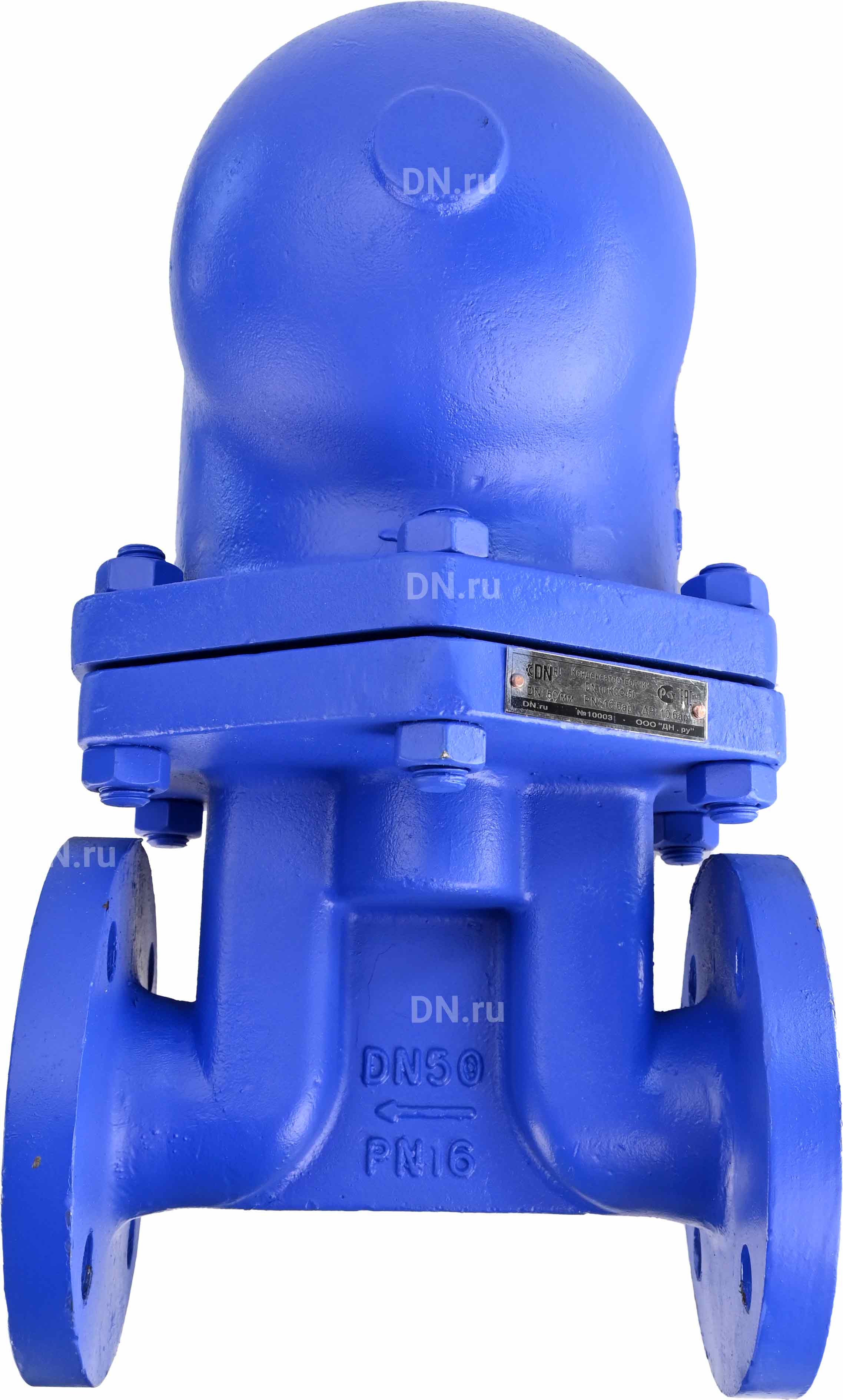

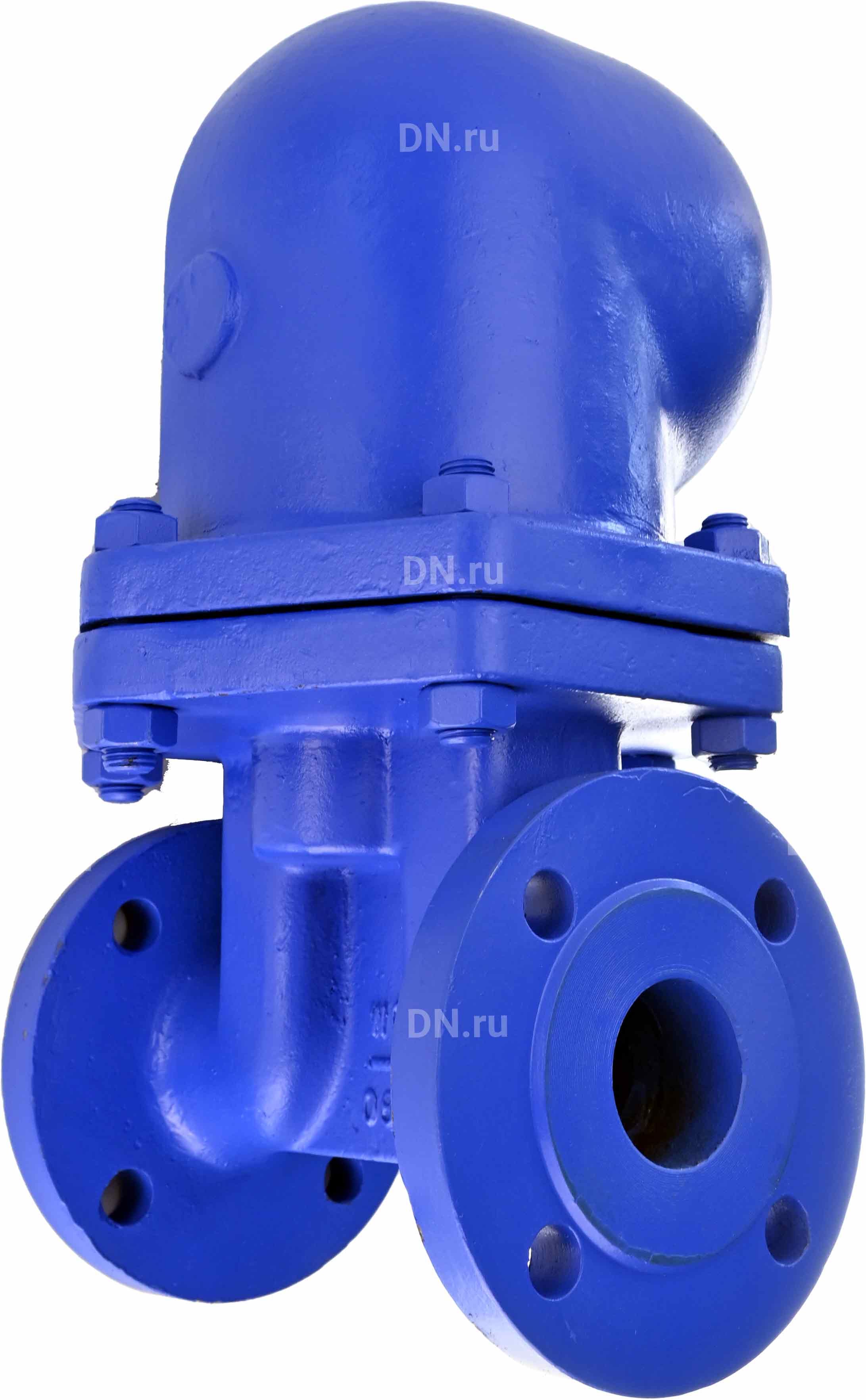

Конденсатоотводчик поплавковый DN.ru STF2131K-F Ду50 Ру16 фланцевый, корпус - углеродистая сталь EN-1.0619

Name: Конденсатоотводчик поплавковый DN.ru STF2131K-F Ду50 Ру16 фланцевый, корпус - углеродистая сталь EN-1.0619
Brand: DN.ru

Обновлено 6 дней назад

Описание

Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации.

Принцип работы: Поплавковые конденсатоотводчики отводят конденсат сразу по мере его образования. При запуске системы воздух выходит через автоматический воздушный клапан в обвод главного клапана, предотвращая его запирание. Горячий конденсат нагревает термостатическую капсулу воздушного клапана, которая от нагрева закрывается. Далее конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая главный клапан и выпуская конденсат. При уменьшении объема поступающего конденсата или его полном исчезновении поплавок опускается и прижимает шар клапана к седлу. При наличии в конденсатоотводчике только пара, затопленное конденсатом седло остается закрытым, предотвращая появление пролетного пара.

Файлы для скачивания


dwg	dn50_3d_dwg.dwg	425 KB	AutoCAD 2007
stp	dn50_3d_step.stp	583 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Дополнительные изделия
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	264 mm
Ширина	264 mm
Длина	430 mm
Вес	28500 g
Диаметр	50 mm
