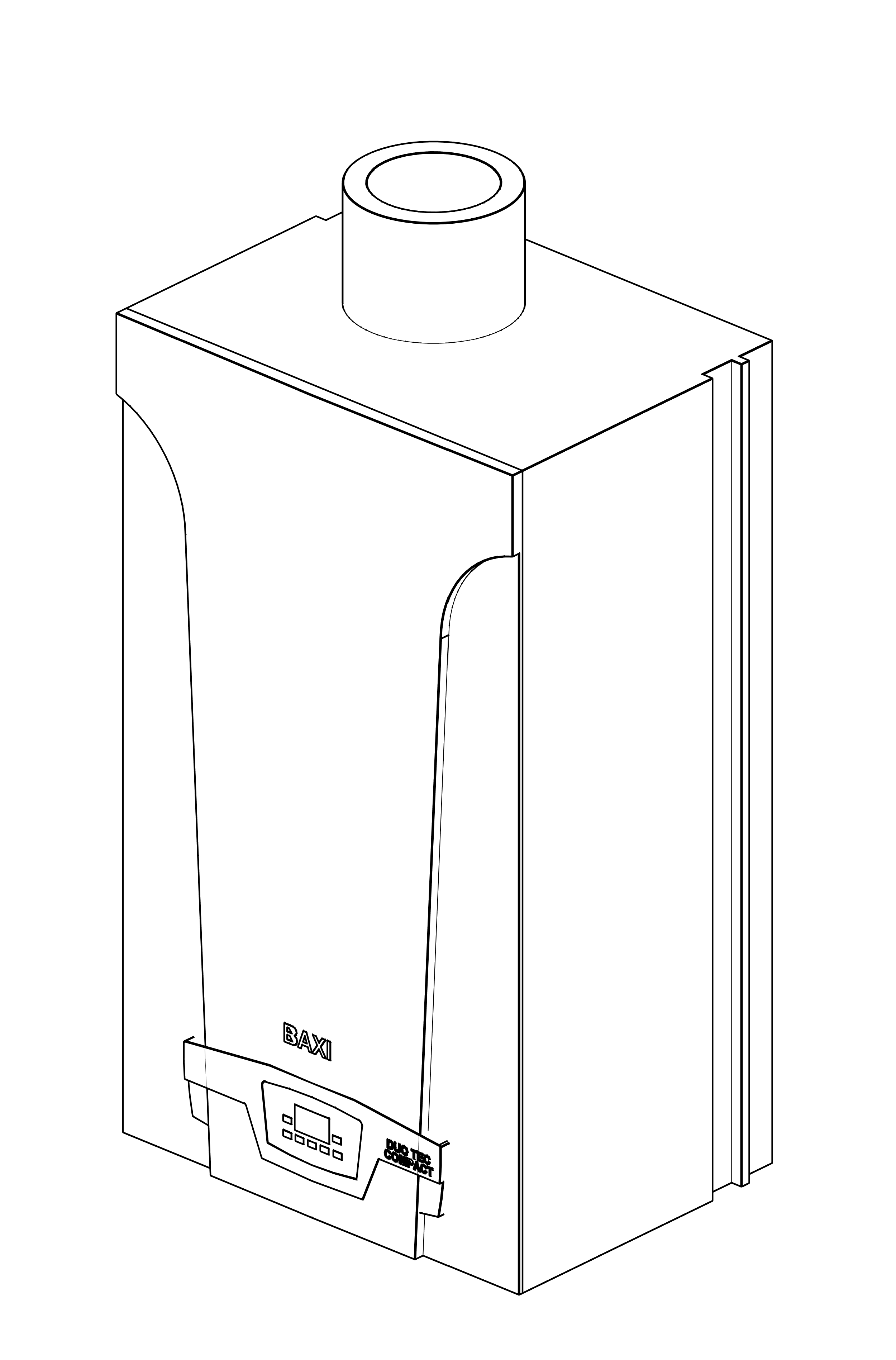

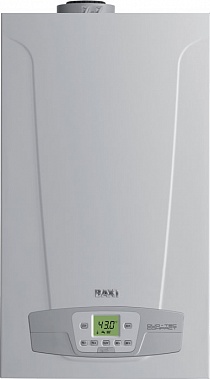

Котел газовый настенный конденсационный Duo-Tec Compact 28 GA

Name: Котел газовый настенный конденсационный Duo-Tec Compact 28 GA
Brand: Baxi

Обновлено в 2024 году

Описание

Версия Revit 2017. Представленное семейство моделей разработано с учетом рекомендаций компании BAXI и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО в плане по ГОСТ 21.210-2014. Линейка котлов Duo-tec Compact обладает гибкой адаптивностью к особенностям работы: оборудование учитывает характеристики дымохода, состав и разновидность газа. Модели этой серии оснащаются функциональной горелкой, которая сначала смешивает газо-воздушную смесь. Котлы просто монтируются, удобны в процессе использования и работают на основе последних технологий в отрасли отопительного оборудования.

Файлы для скачивания


rfa	baxi_gazovyykotel_duo_tec_compact_20_24_28.rfa	732 KB	Revit 2017

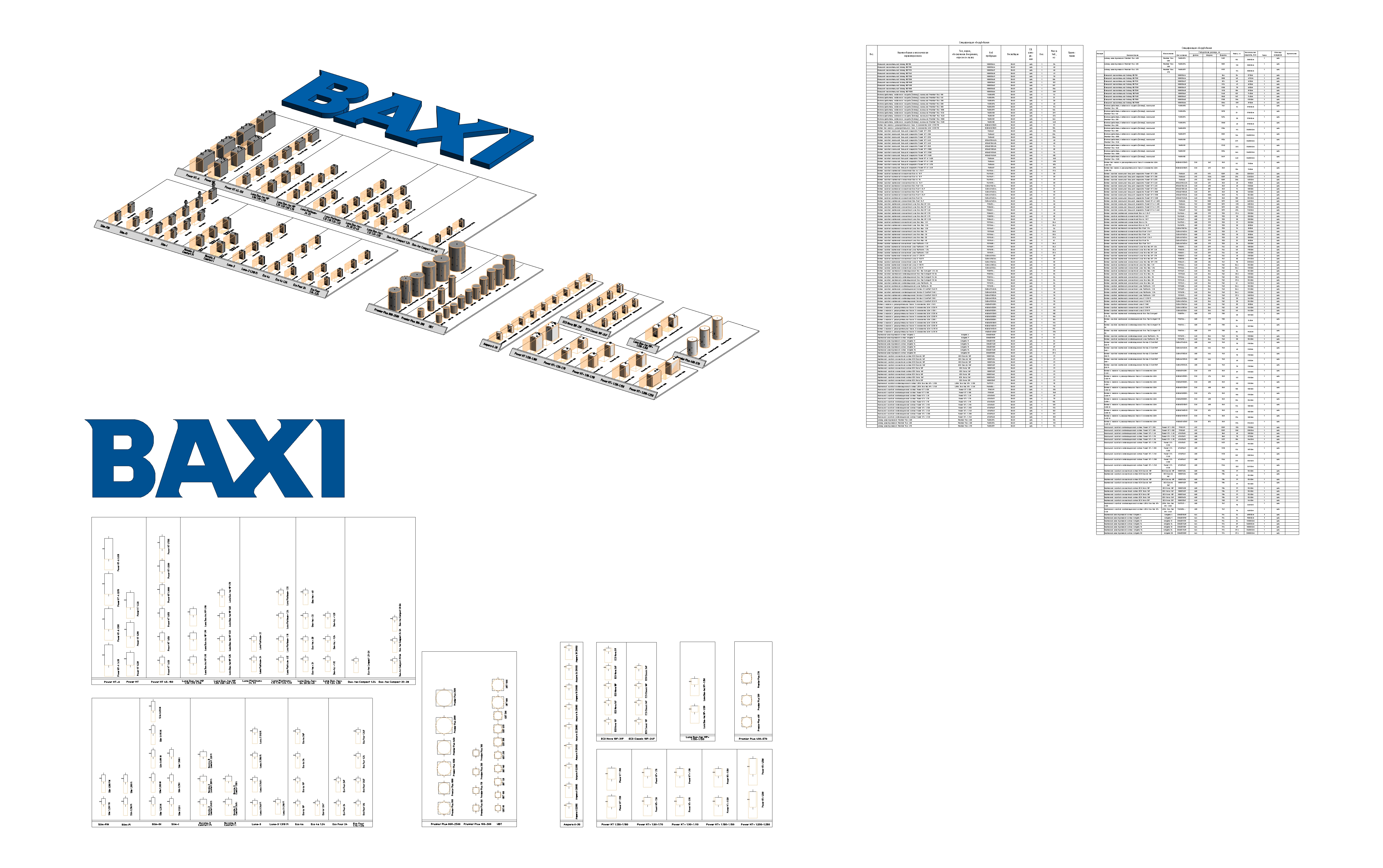

rvt	bimlib_kotlyboylery_gazovyeelektricheskie_baxi.rvt	41.3 MB	Revit 2017
ifc	baxi_gazovyykotel_duo_tec_compact_28ga.ifc	226 KB	IFC2X3
pdf	baxi-instruktsiya_po_rabote_s_modelyami.pdf	2.2 MB	—

Типоразмеры (3)

Наименование	Наименование ADSK Наименование	Ток ADSK Ток	Код изделия ADSK_Код изделия	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход ГВ ADSK_Расход ГВ	Расход ХВ ADSK_Расход ХВ	Тепловая мощность ADSK_Тепловая мощность	BAXI Code
BAXI_Газовый котел_Duo-tec_Compact_24_GA	Котел газовый настенный конденсационный Duo-Tec Compact 24 GA	0 А	7106765--	102 Вт	104 В·А	0.8 м³/ч	0.8 м³/ч	24000 Вт	1
BAXI_Газовый котел_Duo-tec_Compact_28_GA	Котел газовый настенный конденсационный Duo-Tec Compact 28 GA	1 А	7106766--	114 Вт	116 В·А	1.0 м³/ч	1.0 м³/ч	28000 Вт	2
BAXI_Газовый котел_Duo-tec_Compact_20_GA	Котел газовый настенный конденсационный Duo-Tec Compact 20 GA	0 А	7106764--	95 Вт	97 В·А	0.8 м³/ч	0.8 м³/ч	20000 Вт	1

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	700 mm
Ширина	299 mm
Длина	400 mm
Вес	34000 g
Общие характеристики
Масса ADSK Масса	34
Масса Текст ADSK Масса Текст	34
Материал ADSK Материал	<По категории>
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
