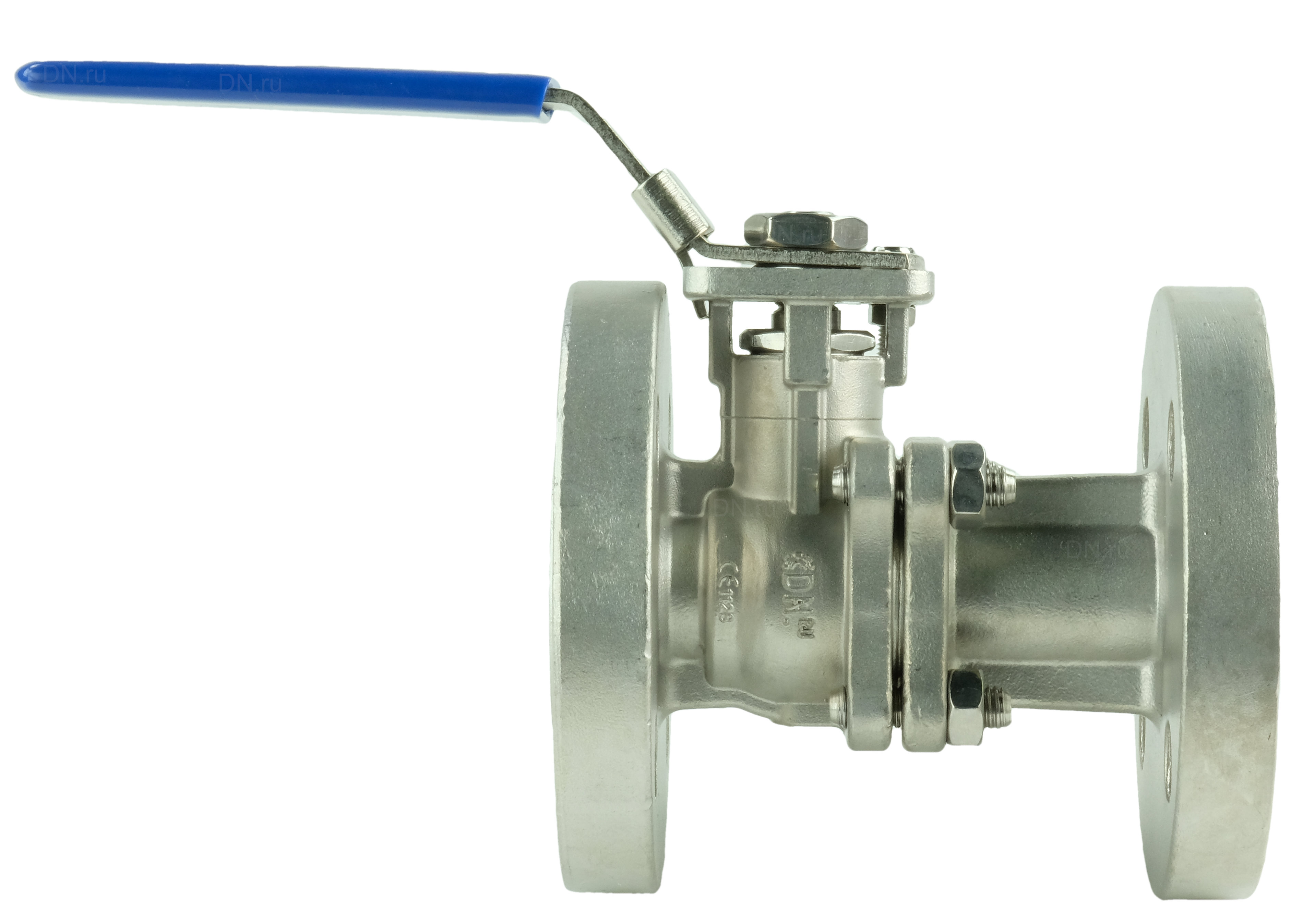

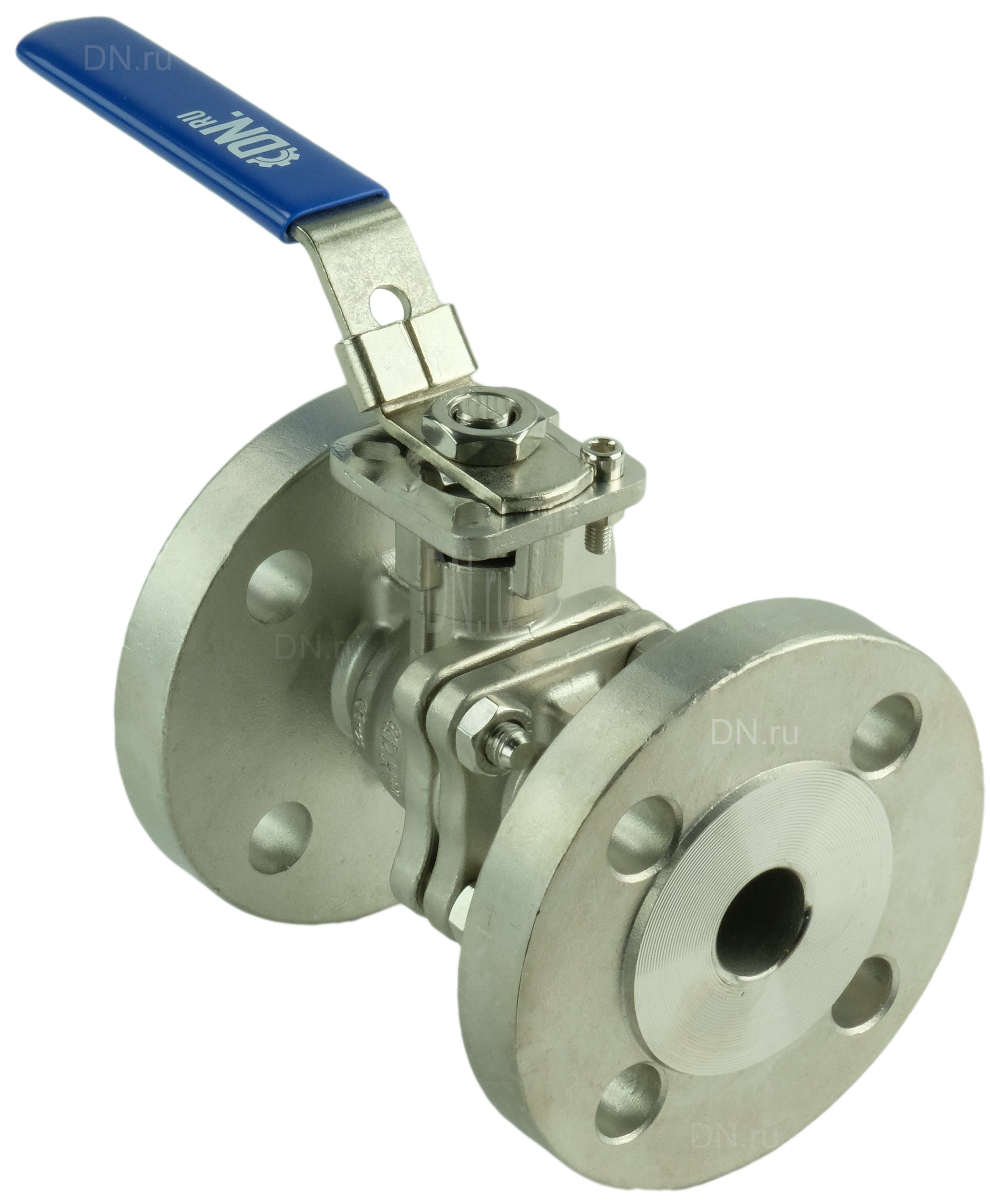

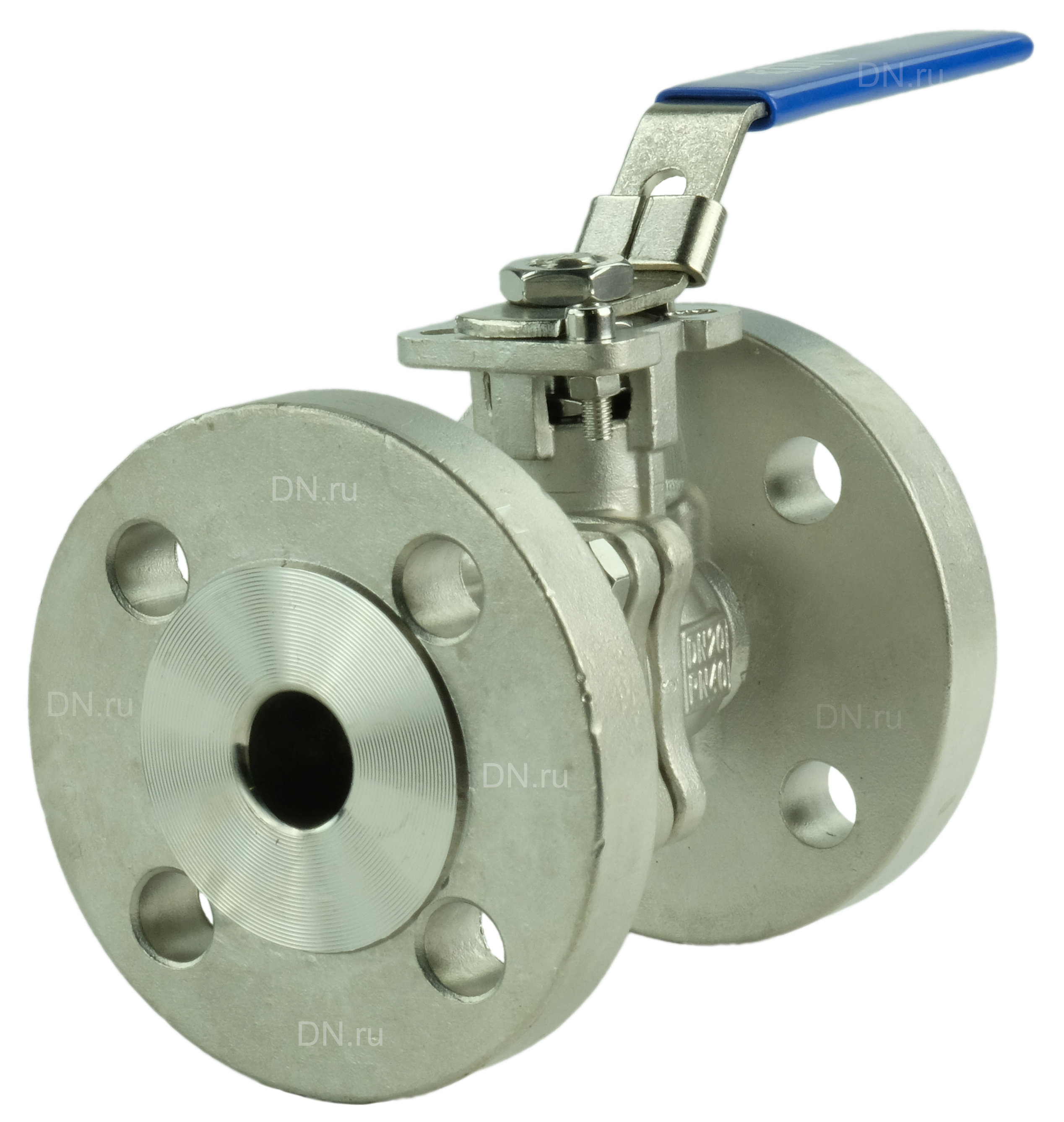

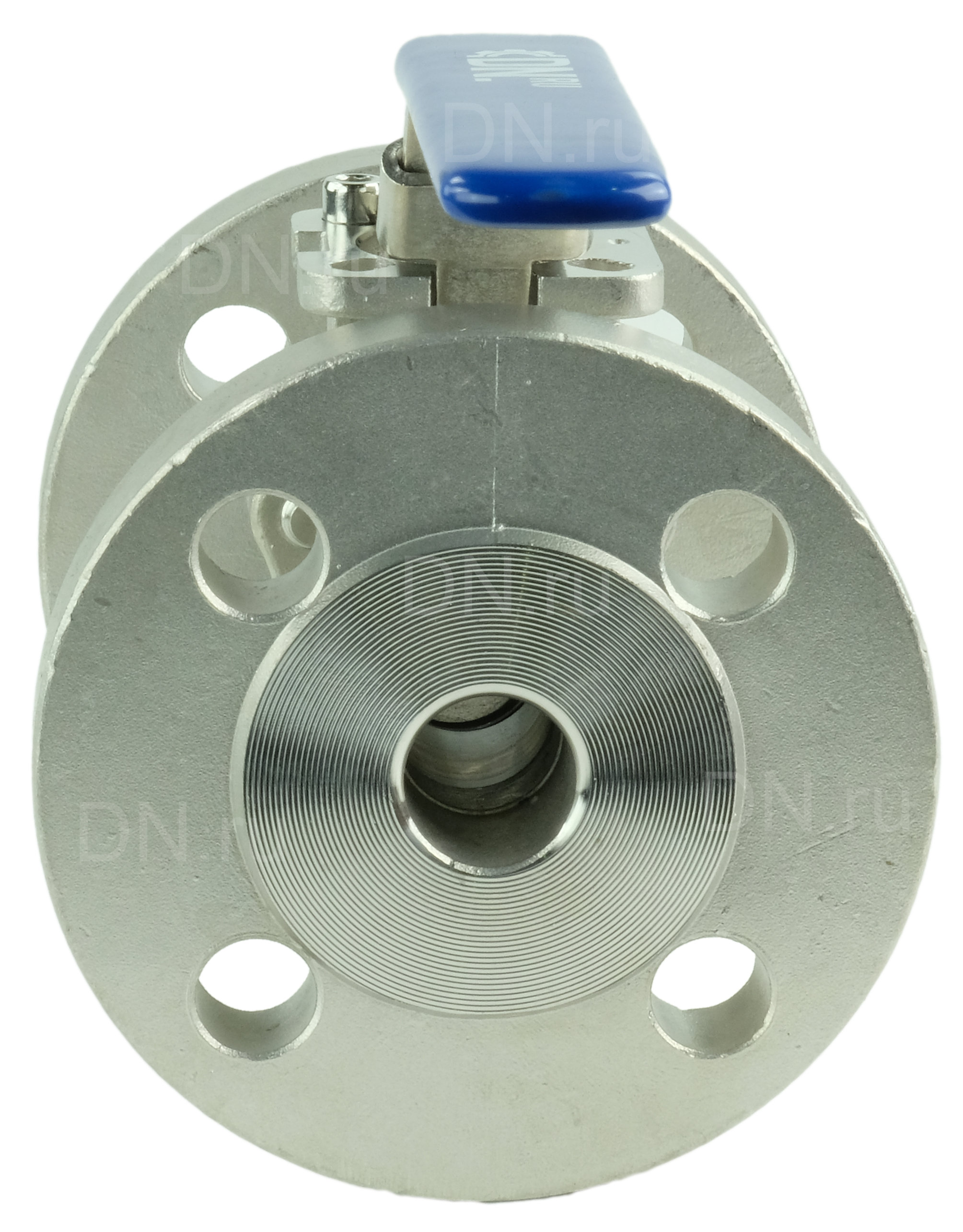

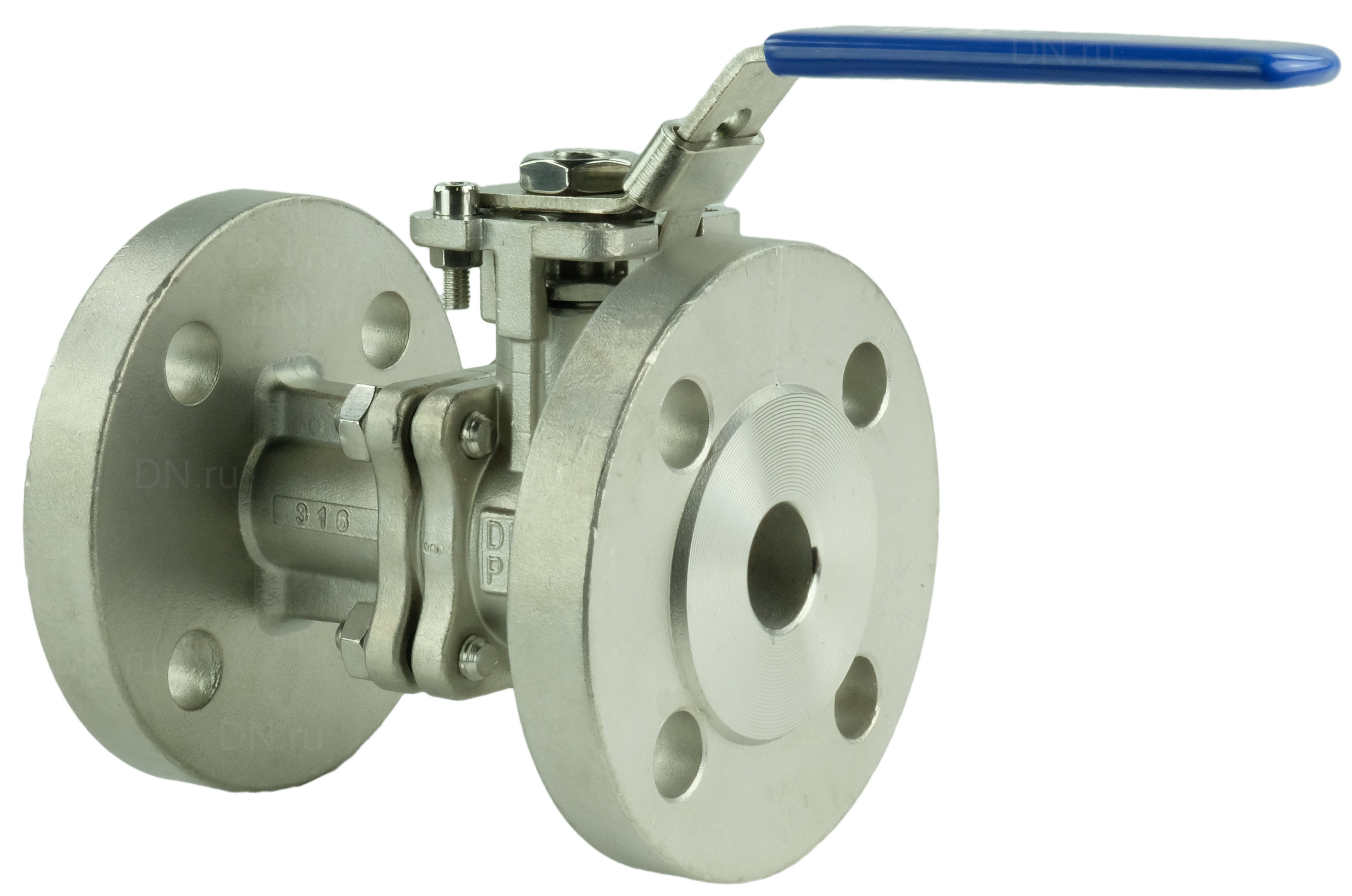

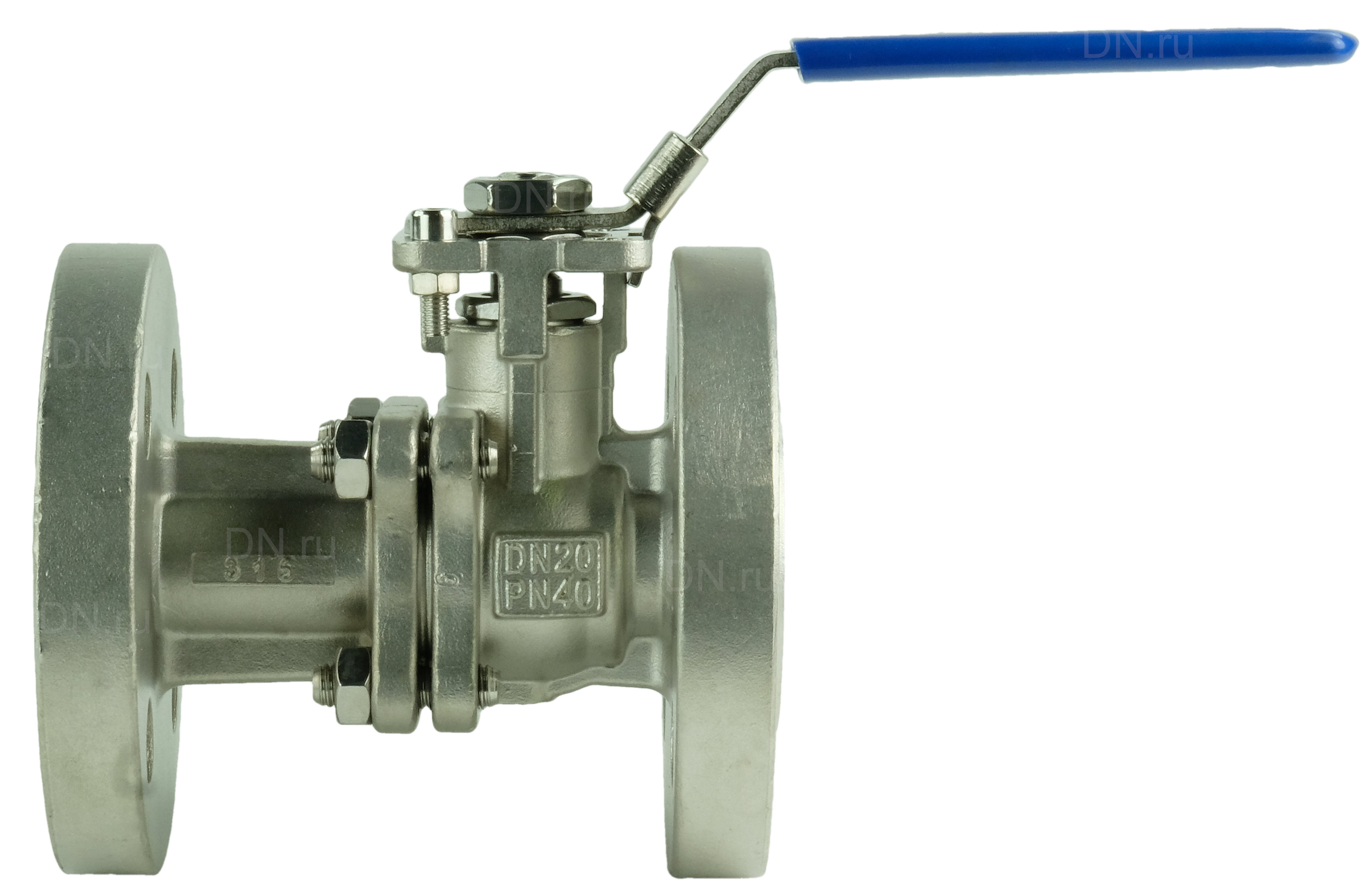

Кран шаровой DN.ru BV3232P-FP-F-H Ду20 Ру40, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 9х9, F03/F04

Name: Кран шаровой DN.ru BV3232P-FP-F-H Ду20 Ру40, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 9х9, F03/F04
Brand: DN.ru

Обновлено в 2024 году

Описание

Кран шаровой DN.ru BV3232P-FP-F-H Ду20 Ру40, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 9х9, F03/F04 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.

Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Файлы для скачивания


dwg	dn20_3d_dwg.dwg	820 KB	AutoCAD 2007
pdf	protokol_isp_dn_kch-pp-316.200.pdf	4.8 MB	—
pdf	protokol-fiz-mex-svoistv-na-kran-dn-ru.pdf	1.0 MB	—
stp	dn20_3d_step.stp	1.2 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	168 mm
Ширина	120 mm
Длина	234 mm
Вес	3130 g
Диаметр	20 mm
Параметры в файлах моделей
Ударная вязкость KCV	168.0
Работа удара KV	134.0
Материал	сталь AISI 316
Относительное удлинение	46.2
Предел текучести	246.173
