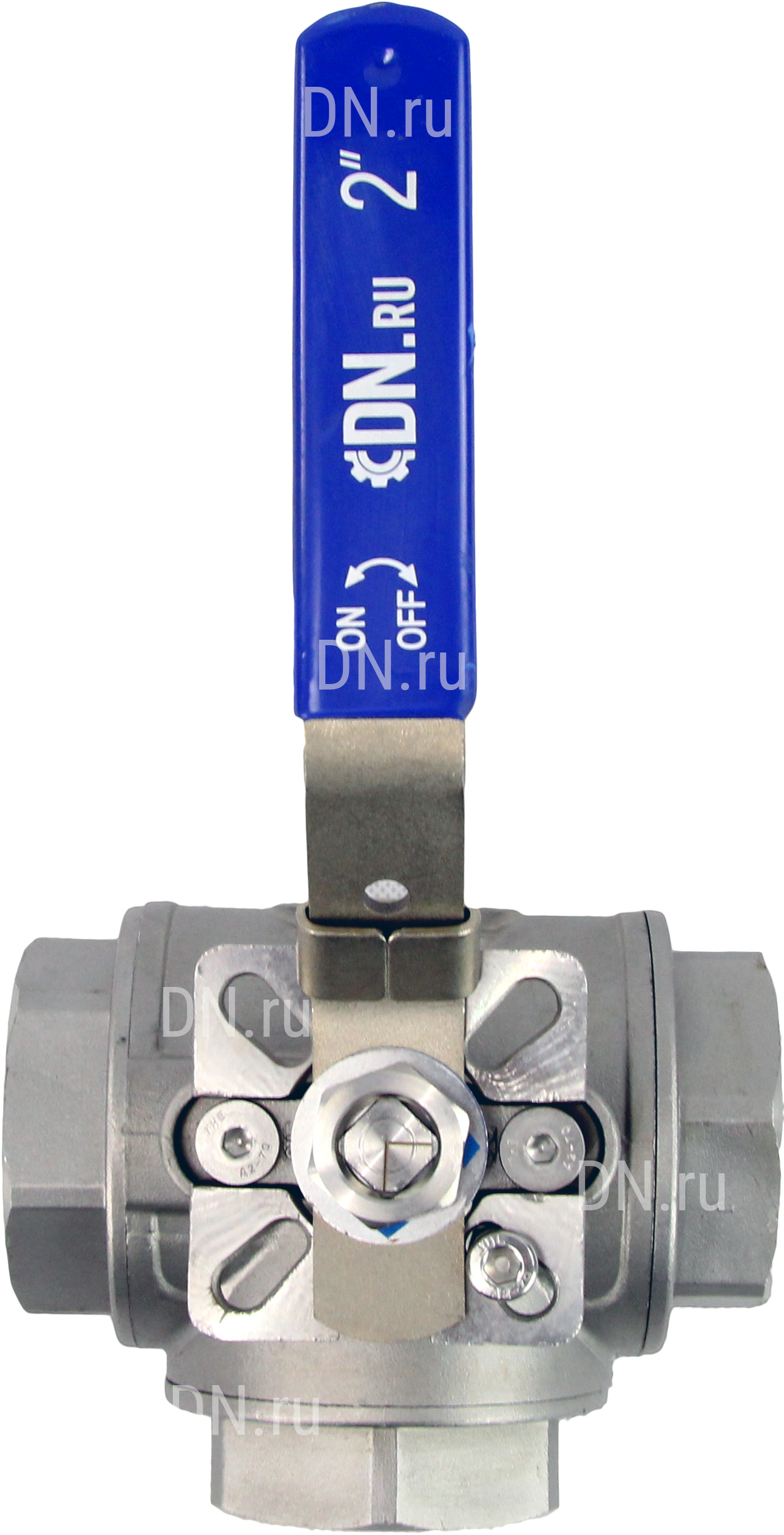

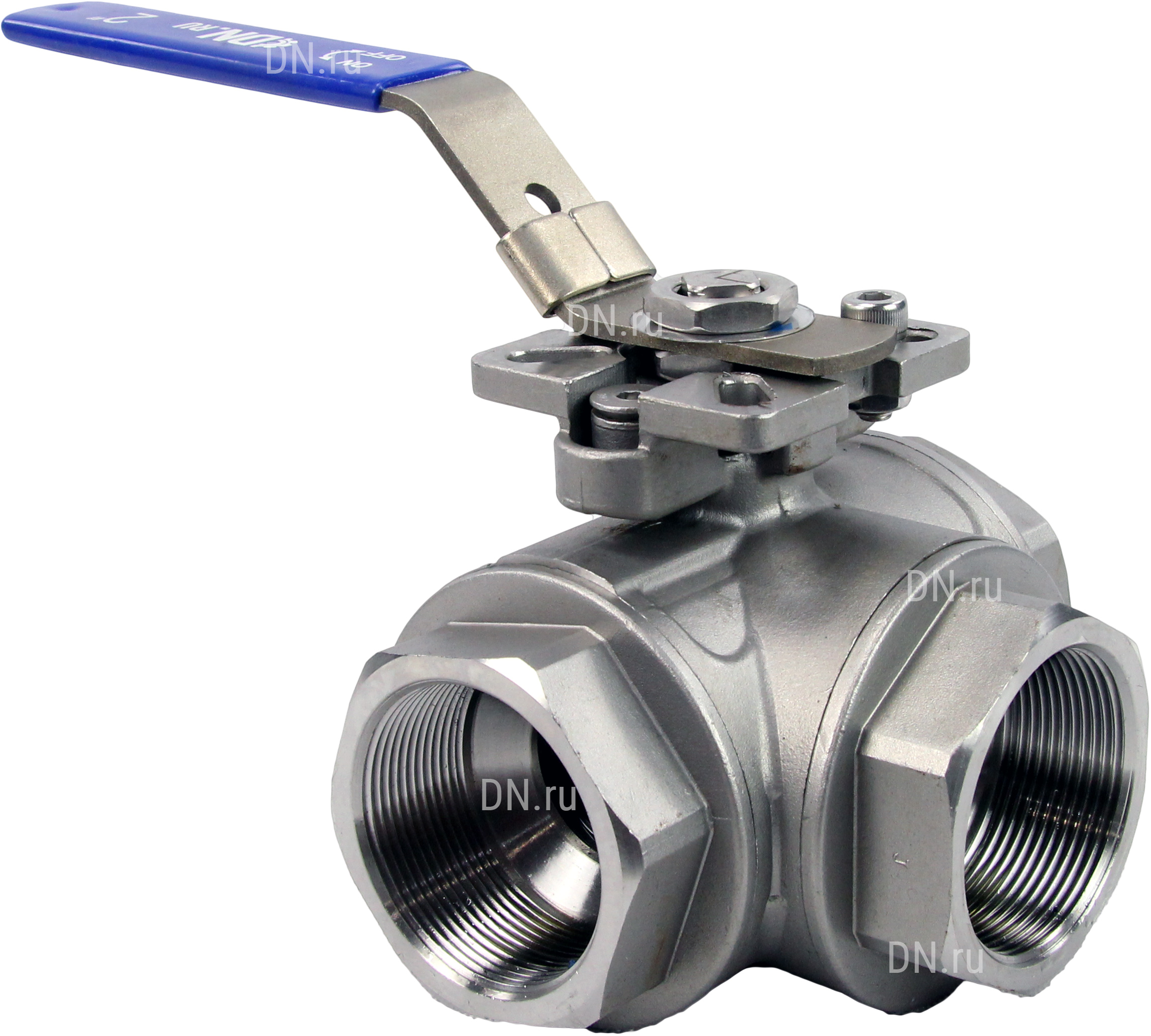

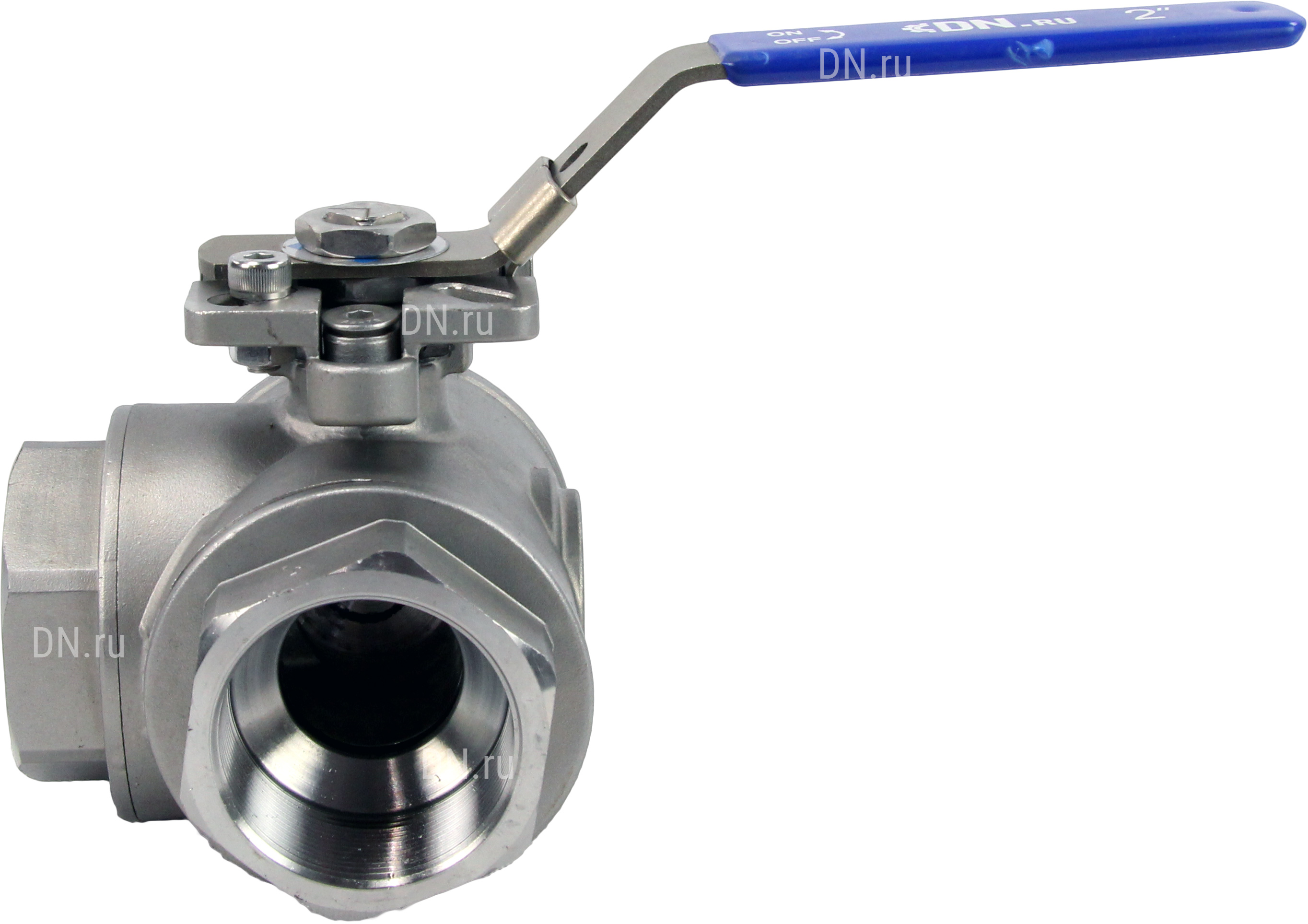

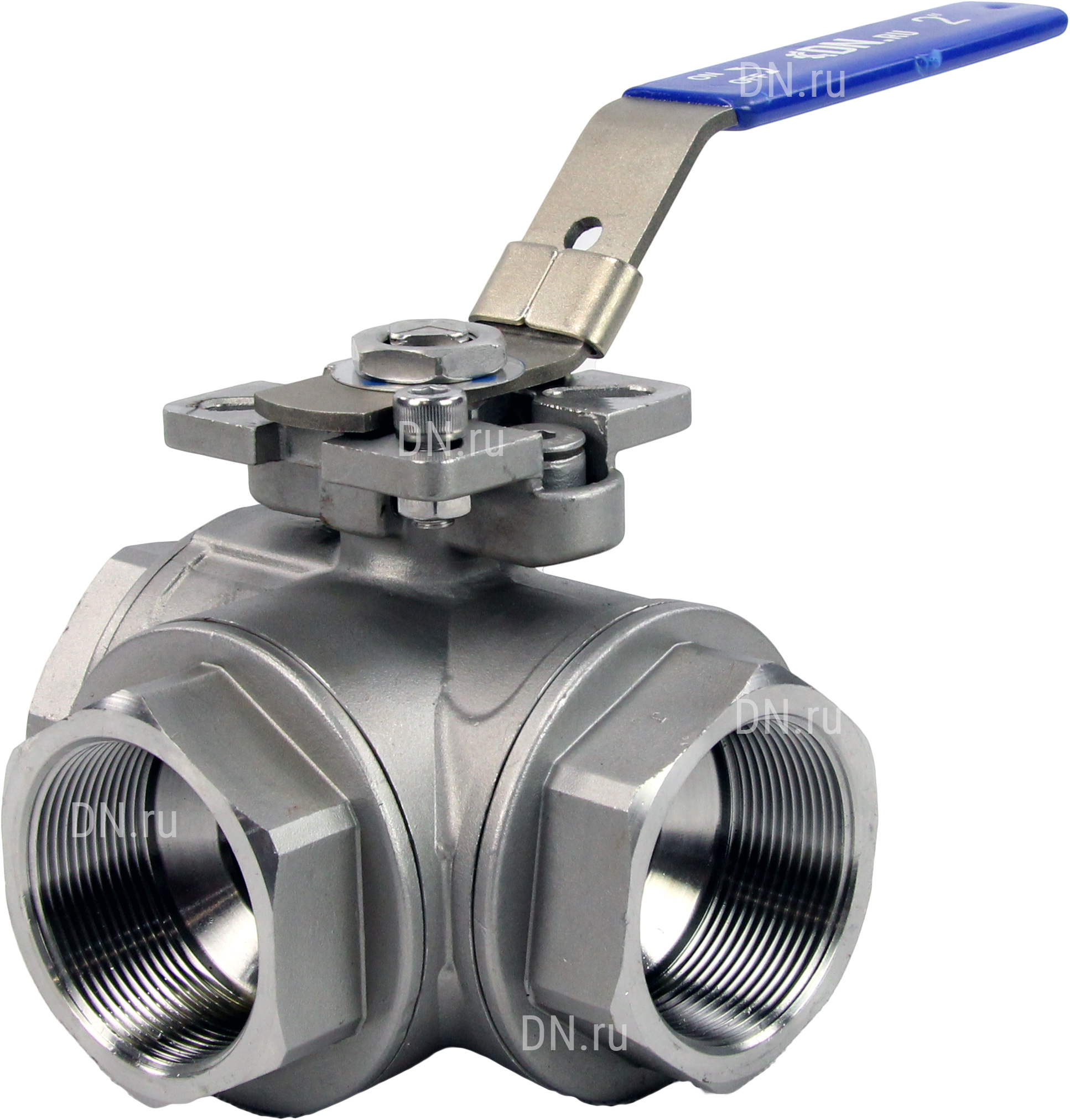

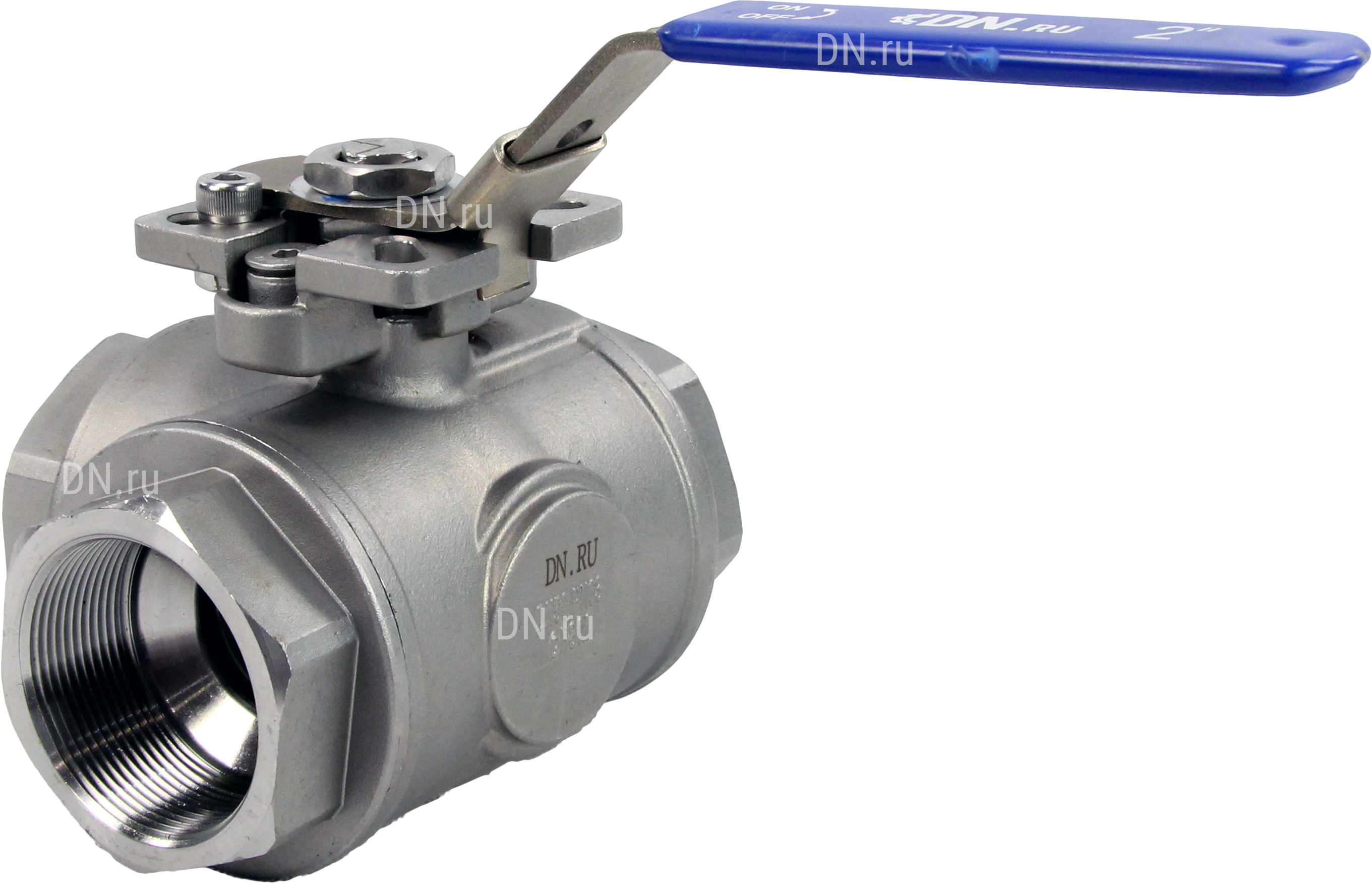

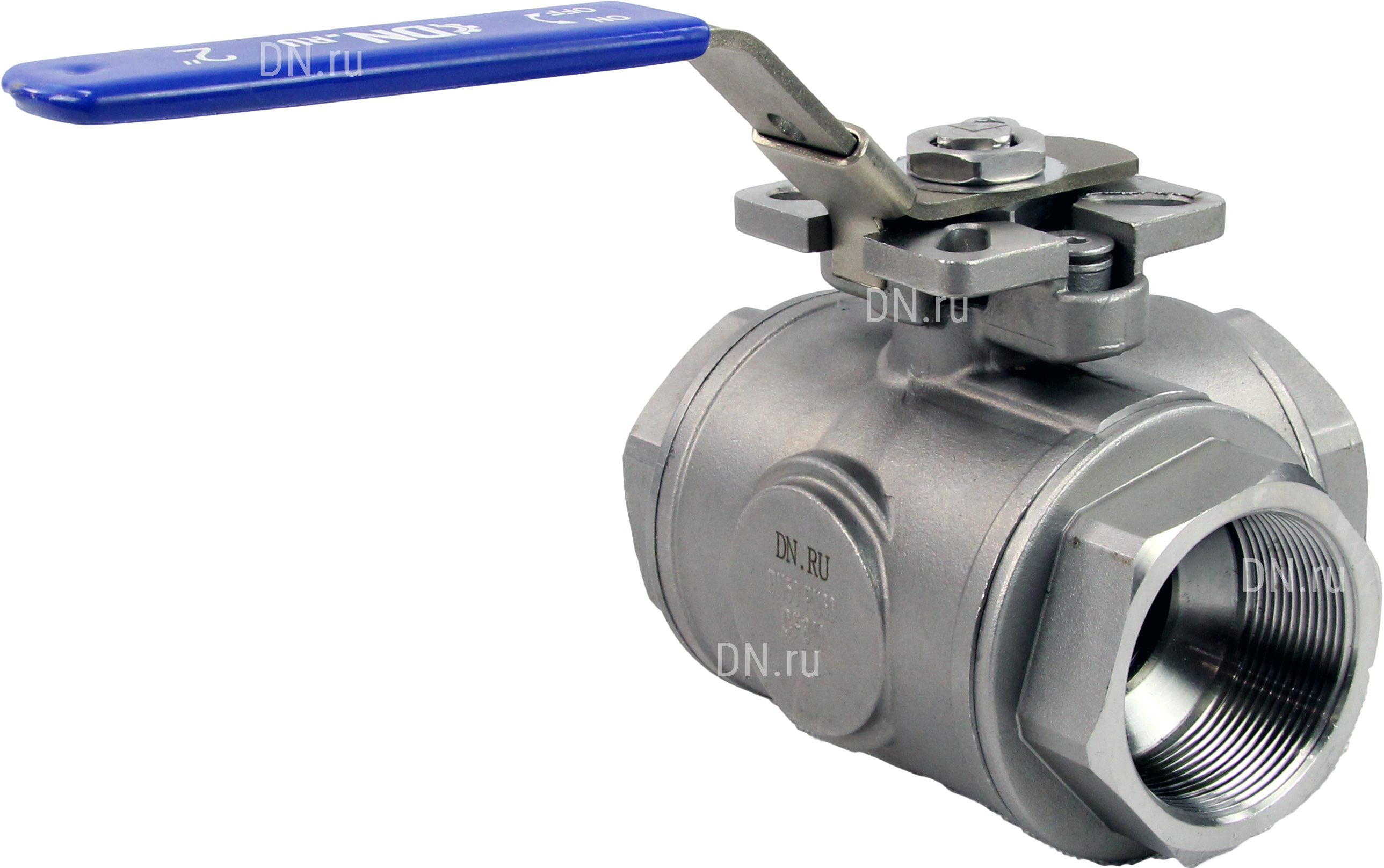

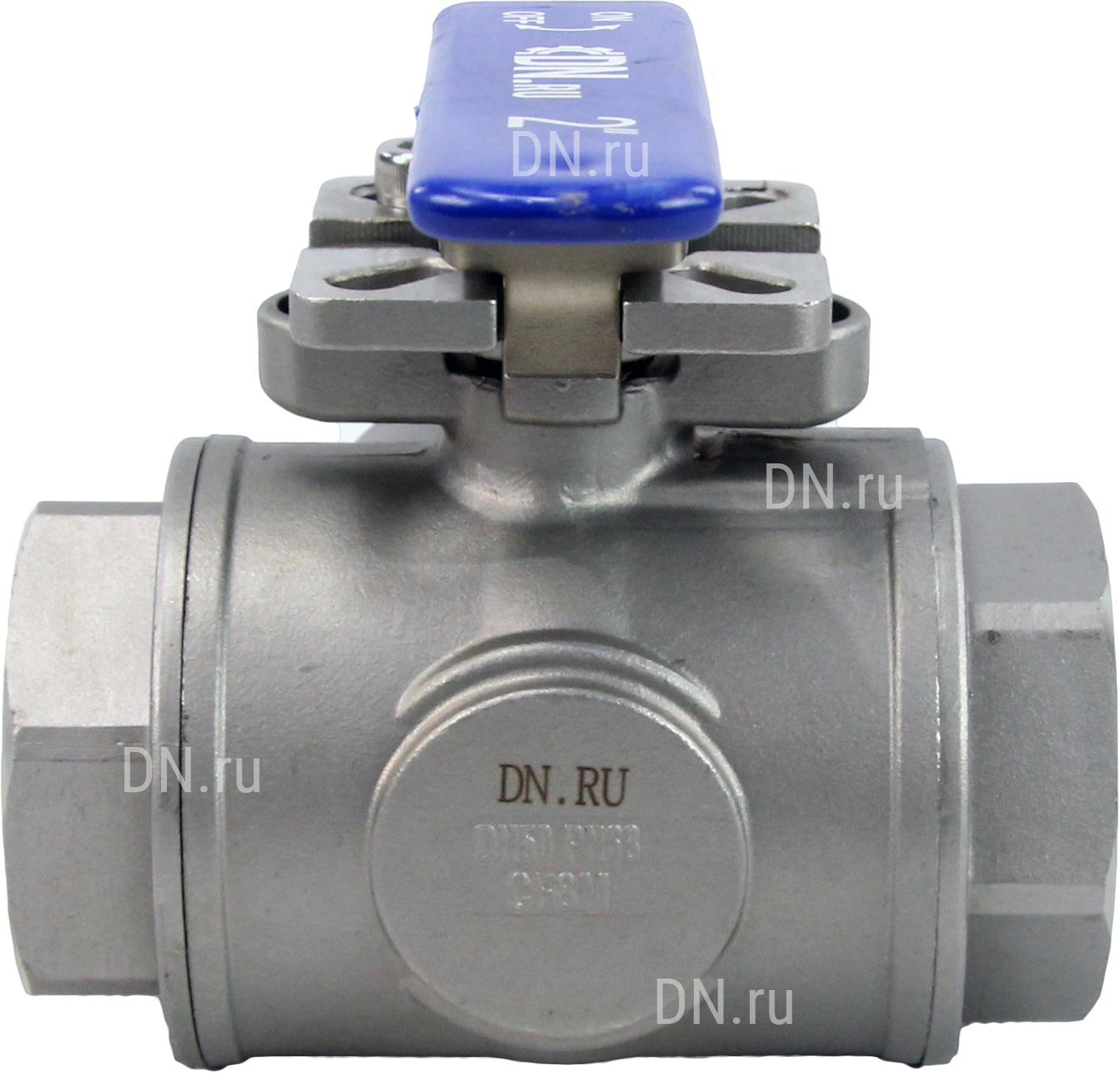

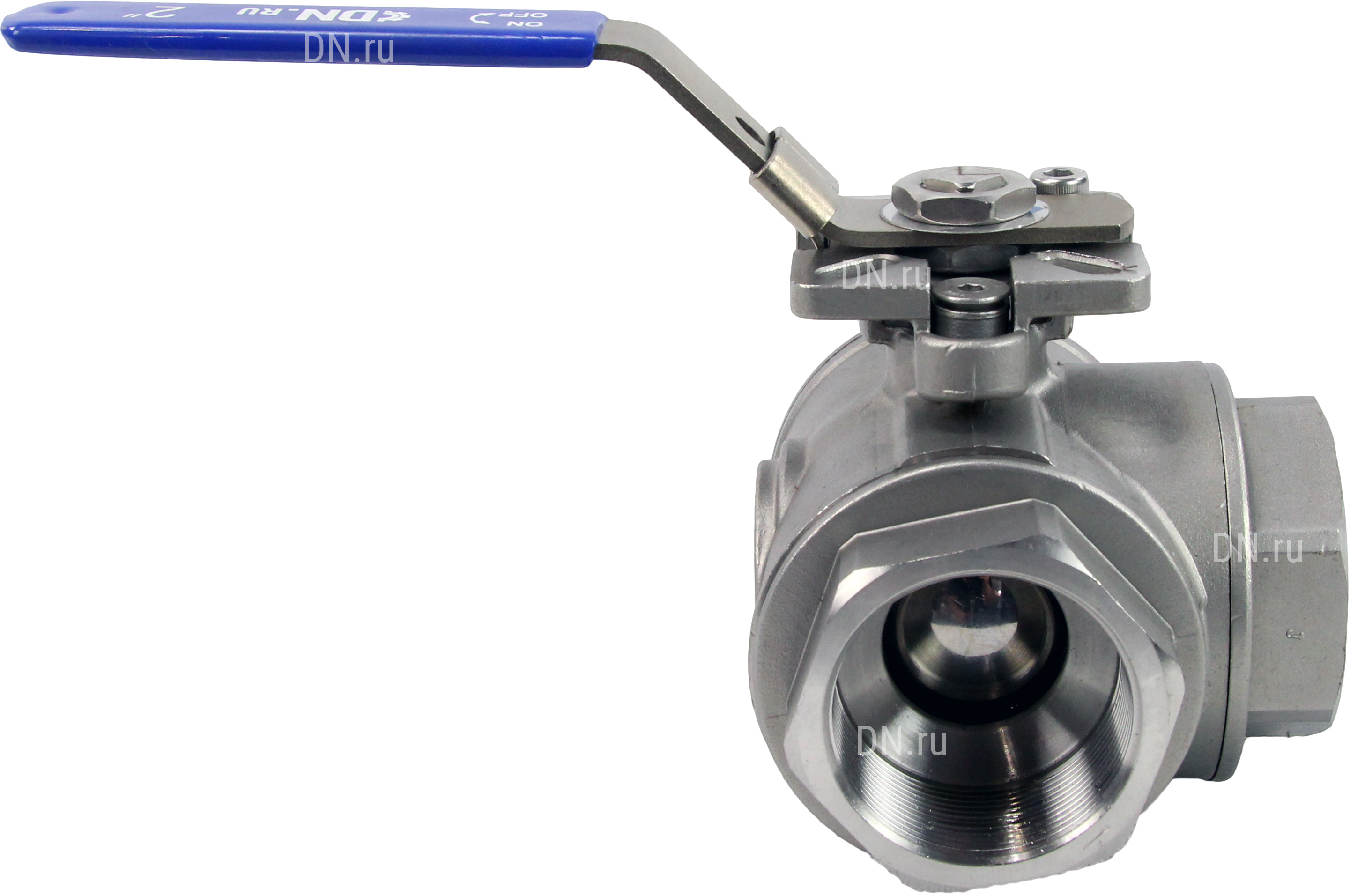

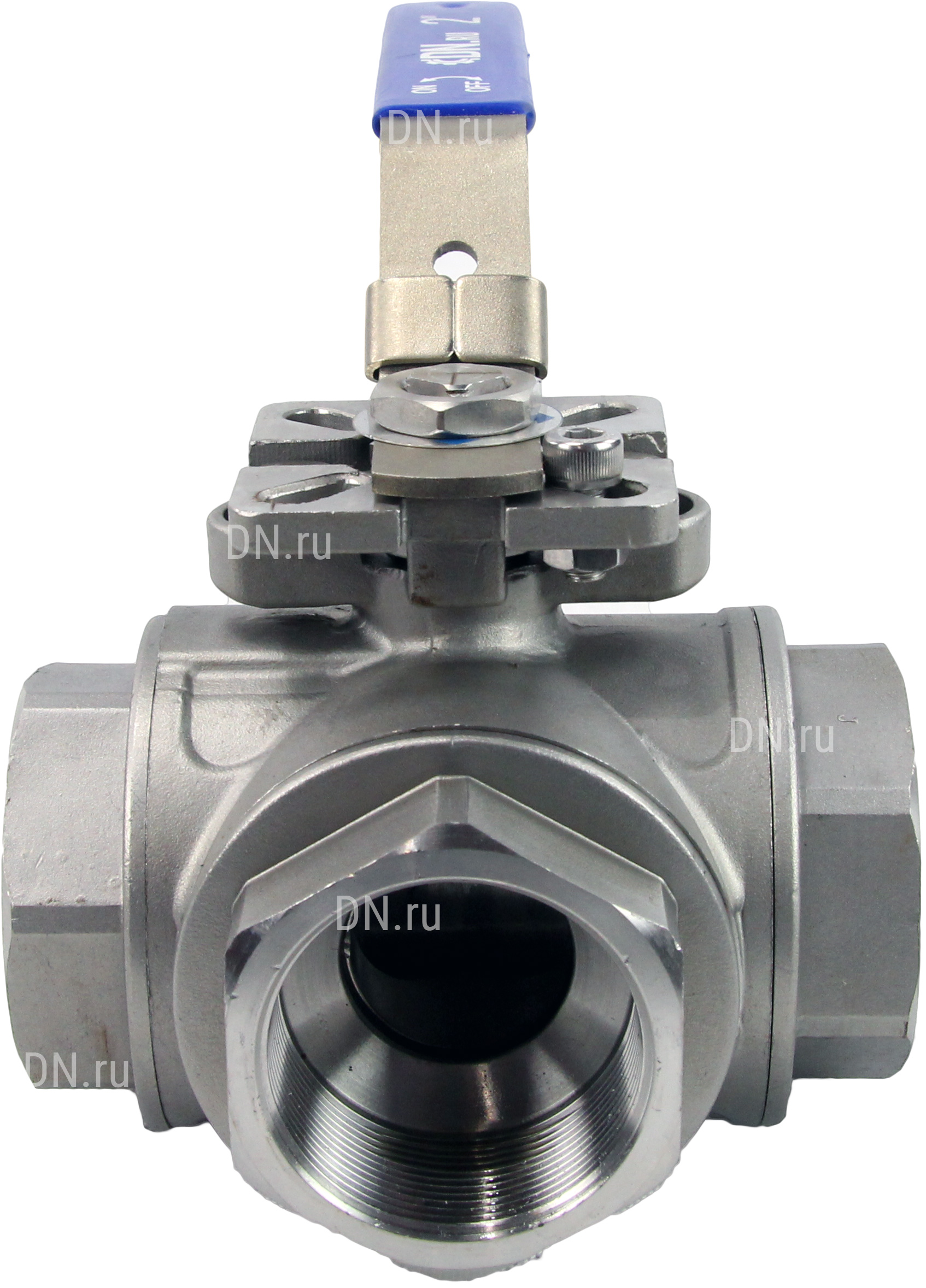

Кран шаровой DN.RU BV3232P-SP-3T-T-H Ду50 Ру63, 3-ходовой T-тип стандартнопроходной, муфтовый, материал корпуса - нержавеющая сталь SS316 с ISO фланцем и рукояткой

Name: Кран шаровой DN.RU BV3232P-SP-3T-T-H Ду50 Ру63, 3-ходовой T-тип стандартнопроходной, муфтовый, материал корпуса - нержавеющая сталь SS316 с ISO фланцем и рукояткой
Brand: DN.ru

Обновлено в 2024 году

Описание

Кран шаровой 3-ходовой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Основным отличием от обычного муфтового крана является наличие трех патрубков присоединения с внутренней резьбой.

Файлы для скачивания


dwg	dn50_3d_dwg.dwg	628 KB	AutoCAD 2007
stp	dn50_3d_step.stp	1.0 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	178 mm
Ширина	68 mm
Длина	295 mm
Вес	4505 g
Диаметр	50 mm
