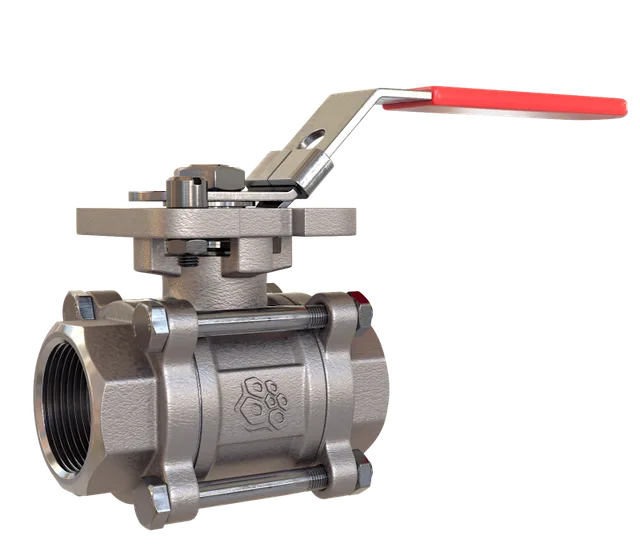

Кран шаровой трехсоставной полнопроходной РАШВОРК 7025 DN015 PN63, CF8M / AISI316 / PTFE, ВР/ВР, ISO 5211, рукоятка-рычаг, кв.9мм

Name: Кран шаровой трехсоставной полнопроходной РАШВОРК 7025 DN015 PN63, CF8M / AISI316 / PTFE, ВР/ВР, ISO 5211, рукоятка-рычаг, кв.9мм
Brand: RUSHWORK | VALSTOK

Обновлено 10 месяцев назад

Описание

Шаровой кран - разновидность запорной трубопроводной арматуры, запирающий элемент которого имеет сферическую форму, применяется для перекрытия потока рабочей среды в трубопроводе.

Артикул 7025 применяется на: технической воде; питьевой воде; деминерализованной воде; дистиллированной воде; минеральных и синтетических маслах; неэтилированных бензинах; большинстве буровых растворов; хладагентах групп HFA, HFB, HFC; водных растворах этилен- и пропилен гликоля любой концентрации, дизельном топливе, авиационном керосине, растительных маслах и жирах, животных маслах и жирах, растворах пенообразователя систем пенного пожаротушения, на этиловом и метиловом спирте, сжатом воздухе до 12 бар рабочего давления, в паровых линиях (паропроводах) до 8 бар (Тмакс +170° С), конденсатных линиях.

Управление:
- ручное: рукоятка (в базовой комплектации);
- автоматическое: эл.привод, пневмопривод (по запросу).

Файлы для скачивания


rfa	КШ РАШВОРК арт.7025 .rfa.rfa	1.3 MB	Revit 2021
dwg	2D_7025-015-63.dwg	226 KB	AutoCAD 2018+
dwg	3D_7025-015-63.dwg	515 KB	AutoCAD 2018+
pdf	2D_7025-015-63.pdf	49 KB	—
stp	3D_7025-015-63.stp	2.4 MB	—

Типоразмеры (11)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Корпус
Кран шаровой полнопроходной РАШВОРК 7025 DN008 PN63, CF8M / AISI316 / PTFE, ВР/ВР, ISO 5211, рукоятка-рычаг, кв.9мм	0.4	Кран шаровой полнопроходной РАШВОРК 7025 DN008 PN63, CF8M / AISI316 / PTFE, ВР/ВР, ISO 5211, рукоятка-рычаг, кв.9мм	7025-008-63	Корпус_ : DN8_10
Кран шаровой полнопроходной РАШВОРК 7025 DN100 PN63, CF8M / AISI316 / PTFE, ВР/ВР, ISO 5211, рукоятка-рычаг, кв.17мм	14.37	Кран шаровой полнопроходной РАШВОРК 7025 DN100 PN63, CF8M / AISI316 / PTFE, ВР/ВР, ISO 5211, рукоятка-рычаг, кв.17мм	7025-100-63	Корпус_ : DN100
Кран шаровой полнопроходной РАШВОРК 7025 DN010 PN63, CF8M / AISI316 / PTFE, ВР/ВР, ISO 5211, рукоятка-рычаг, кв.9мм	0.42	Кран шаровой полнопроходной РАШВОРК 7025 DN010 PN63, CF8M / AISI316 / PTFE, ВР/ВР, ISO 5211, рукоятка-рычаг, кв.9мм	7025-010-63	Корпус_ : DN8_10
Кран шаровой полнопроходной РАШВОРК 7025 DN015 PN63, CF8M / AISI316 / PTFE, ВР/ВР, ISO 5211, рукоятка-рычаг, кв.9мм	0.53	Кран шаровой полнопроходной РАШВОРК 7025 DN015 PN63, CF8M / AISI316 / PTFE, ВР/ВР, ISO 5211, рукоятка-рычаг, кв.9мм	7025-015-63	Корпус_ : DN15
Кран шаровой полнопроходной РАШВОРК 7025 DN020 PN63, CF8M / AISI316 / PTFE, ВР/ВР, ISO 5211, рукоятка-рычаг, кв.9мм	0.68	Кран шаровой полнопроходной РАШВОРК 7025 DN020 PN63, CF8M / AISI316 / PTFE, ВР/ВР, ISO 5211, рукоятка-рычаг, кв.9мм	7025-020-63	Корпус_ : DN20

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Длина	62 mm
Вес	530 g
Диаметр	15 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	ООО "ТД "РАШВОРК"
Изготовитель	ООО "ТД "РАШВОРК"
Корпус	нерж. сталь CF8M
Ручка	нерж. сталь AISI304
