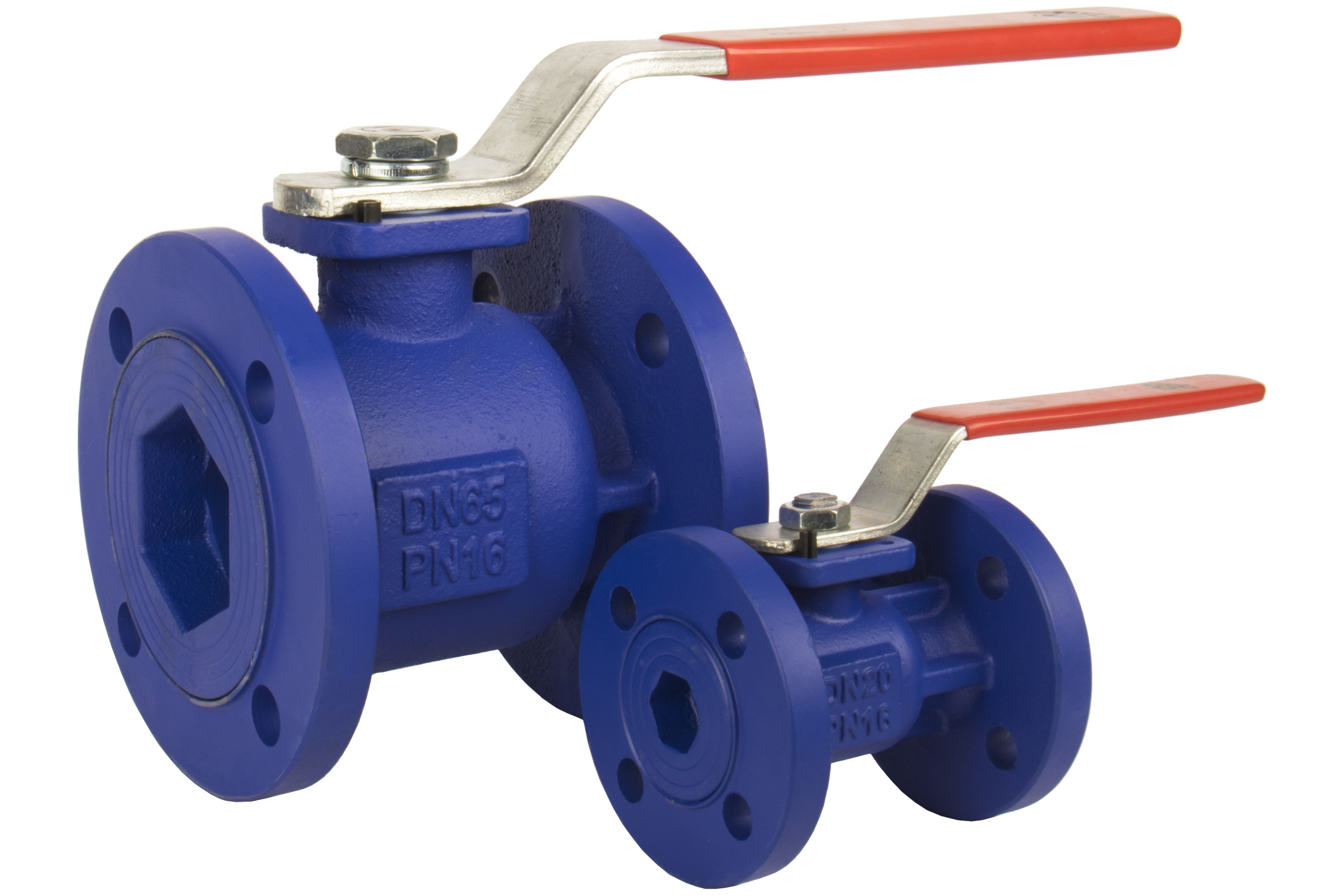

Кран шаровой полнопроходной РАШВОРК 707-050-16, DN050, PN16, корпус - GJL-250 (GG25), шар - AISI304, уплотнение шара - PTFE, Ф/Ф

Name: Кран шаровой полнопроходной РАШВОРК 707-050-16, DN050, PN16, корпус - GJL-250 (GG25), шар - AISI304, уплотнение шара - PTFE, Ф/Ф
Brand: RUSHWORK | VALSTOK

Обновлено 10 месяцев назад

Описание

Кран шаровой применяется на трубопроводе в качестве запорного устройства в положении полностью открыт или полностью закрыт. Не допускается использование крана в качестве регулирующего или дросселирующего устройства.
Применяется в системах водоснабжения, отопления, промышленности, вентиляции и кондиционирования.

Версия Ревит 2019. Выполнена в двух уровнях детализации с УГО.

Файлы для скачивания


rfa	КШ РАШВОРК арт.707 .rfa.rfa	1.6 MB	Revit 2021
dwg	3D_707-050-16.dwg	1.3 MB	AutoCAD 2018+
dwg	2D_707-050-16.dwg	413 KB	AutoCAD 2018+
stp	3D_707-050-16.stp	4.8 MB	—
pdf	2D_707-050-16.pdf	51 KB	—

Типоразмеры (11)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Тип ручки
Кран шаровой полнопроходной РАШВОРК 707-015-16, DN015, PN16, корпус - GJL-250 (GG25), шар - AISI304, уплотнение шара - PTFE, Ф/Ф	1.7	Кран шаровой полнопроходной РАШВОРК 707-015-16, DN015, PN16, корпус - GJL-250 (GG25), шар - AISI304, уплотнение шара - PTFE, Ф/Ф	707-015-16	Тип ручки : Тип 1
Кран шаровой полнопроходной РАШВОРК 707-040-16, DN040, PN16, корпус - GJL-250 (GG25), шар - AISI304, уплотнение шара - PTFE, Ф/Ф	7.5	Кран шаровой полнопроходной РАШВОРК 707-040-16, DN040, PN16, корпус - GJL-250 (GG25), шар - AISI304, уплотнение шара - PTFE, Ф/Ф	707-040-16	Тип ручки : Тип 2
Кран шаровой полнопроходной РАШВОРК 707-020-16, DN020, PN16, корпус - GJL-250 (GG25), шар - AISI304, уплотнение шара - PTFE, Ф/	2	Кран шаровой полнопроходной РАШВОРК 707-020-16, DN020, PN16, корпус - GJL-250 (GG25), шар - AISI304, уплотнение шара - PTFE, Ф/Ф	707-020-16	Тип ручки : Тип 1
Кран шаровой полнопроходной РАШВОРК 707-025-16, DN025, PN16, корпус - GJL-250 (GG25), шар - AISI304, уплотнение шара - PTFE, Ф/Ф	2.1	Кран шаровой полнопроходной РАШВОРК 707-025-16, DN025, PN16, корпус - GJL-250 (GG25), шар - AISI304, уплотнение шара - PTFE, Ф/Ф	707-025-16	Тип ручки : Тип 1
Кран шаровой полнопроходной РАШВОРК 707-032-16, DN032, PN16, корпус - GJL-250 (GG25), шар - AISI304, уплотнение шара - PTFE, Ф/Ф	5.9	Кран шаровой полнопроходной РАШВОРК 707-032-16, DN032, PN16, корпус - GJL-250 (GG25), шар - AISI304, уплотнение шара - PTFE, Ф/Ф	707-032-16	Тип ручки : Тип 1

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	165 mm
Ширина	165 mm
Длина	150 mm
Вес	8500 g
Диаметр	50 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	ООО "ТД "РАШВОРК"
Изготовитель	ООО "ТД "РАШВОРК"
Корпус	чугун GJL-250 (GG25)
