Кронштейн для круглого вентилятора KRV 100, KRV 125, KRV 160, KRV 200, KRV 250, KRV 315

Name: Кронштейн для круглого вентилятора KRV 100, KRV 125, KRV 160, KRV 200, KRV 250, KRV 315
Brand: Vertro

Обновлено в 2024 году

Описание

Скачиваемый файл содержит BIM-модели всех типоразмеров кронштейнов для круглого вентилятора KRV VERTRO: KRV 100, KRV 125, KRV 160, KRV 200, KRV 250, KRV 315

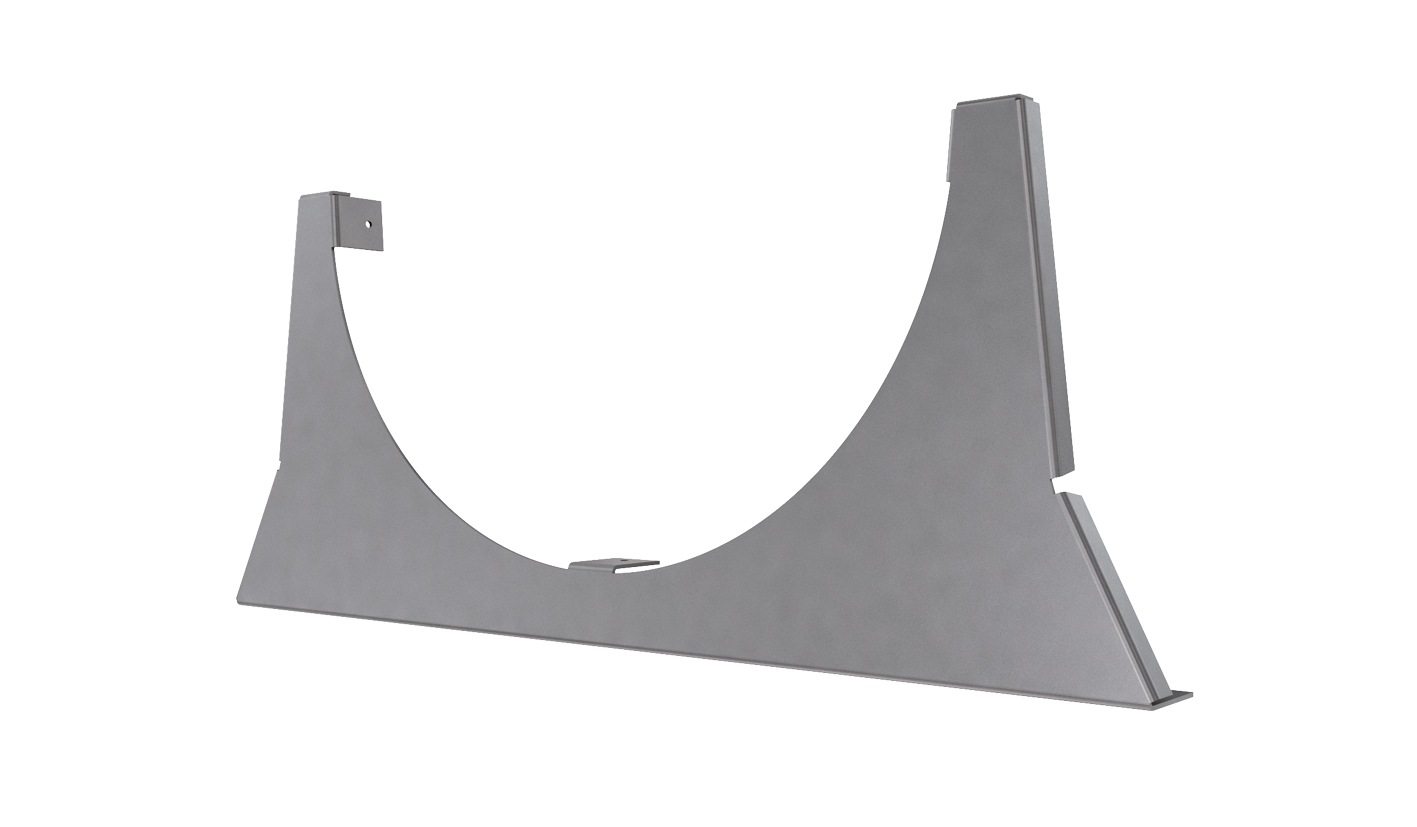

Кронштейны KRV VERTRO используются для крепления круглых канальных вентиляторов VK к поверхности.

— Кронштейны выполнены из оцинкованной стали марки 08ПС;
— Конструкция кронштейнов обеспечивает надежное крепление вентиляторов к несущей поверхности.
— Диаметры: 100, 250, 160, 200, 250, 315

Файлы для скачивания


rfa	kronshteyndlyakruglogoventilyatorakrvvertro.rfa	364 KB	Revit 2020

Типоразмеры (6)

Наименование	Масса единицы	Тип, марка, обозначение
100	0.46 кг	KRV 100
160	0.75 кг	KRV 160
200	0.95 кг	KRV 200
250	1.31 кг	KRV 250
315	1.96 кг	KRV 315

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь оцинкованная, Полимерная композиция
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти

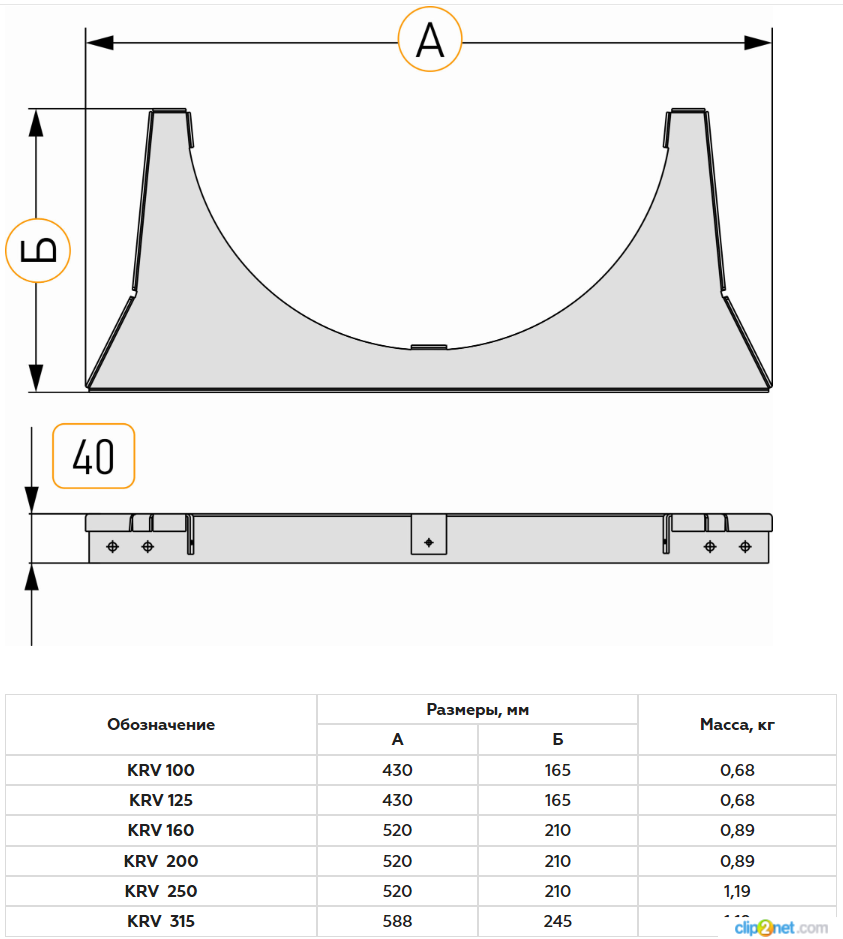

Размеры
Высота	165 mm
Ширина	430 mm
Вес	680 g
Диаметр	100 mm
Общие характеристики
Единица измерения	шт.
Завод изготовитель	VERTRO
Ключевая пометка	Вентиляция
Материал	Сталь серая
Наименование и тех.хар-ка	Кронштейн для потолочного или стенового крепления вентилятора
