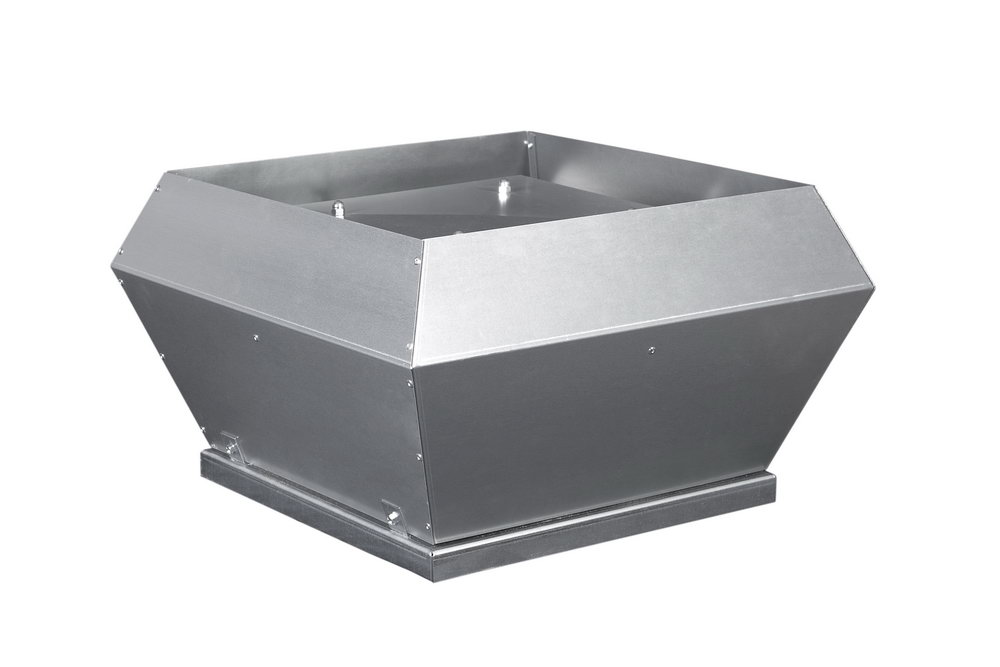

Крышные вентиляторы RMV VIM

Name: Крышные вентиляторы RMV VIM
Brand: Р-Климат

Обновлено в 2021 году

Описание

Версия Revit 2017. Представленное семейство моделей разработано с учетом технической документации компании SHUFT и правил оформления проектной/рабочей документации. Так же в каталоге разработаны все необходимые спецификации для автоматического подсчета номенклатуры всех изделий. Разборный корпус вентиляторов изготовлен из оцинкованной стали. Вентиляторы оборудованы высокоэффективной крыльчаткой с загнутыми назад лопатками и асинхронным двигателем с внешним ротором. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы. Крыльчатка защищена сеткой от попадания посторонних предметов. Шариковые подшипники электродвигателя не требуют технического ухода. Защита двигателей вентиляторов осуществляется встроенными термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости серий TRE-T и TRD-T дополнительное защитное реле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторных регуляторов TRE-T и TRD-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.

Файлы для скачивания


rfa	bimlib_kryshnyyventilyator_rmv-vim_irmv-vim_shuft.rfa	688 KB	Revit 2017
rvt	bimlib_injenernoeoborudovanie_ventilyatoryshumoglushiteliklapanyreshetki_shuft.rvt	129.8 MB	Revit 2017
txt	bimlib_kryshnyyventilyator_rmv-vim_irmv-vim_shuft.txt	96 KB	—

Типоразмеры (28)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Код изделия ADSK_Код изделия	Количество фаз ADSK_Количество фаз	Частота вращения вентилятора ADSK_Частота вращения вентилятора	IP Двигателя
RMVE 190/300-2 VIM	RMVE 190/300-2 VIM	7	Крышный вентилятор RMVE 190/300-2 VIM	230 В	0 А	RMVE 190/300-2 VIM	1	2380	IP44
RMVE 220/400-2 VIM	RMVE 220/400-2 VIM	9.5	Крышный вентилятор RMVE 220/400-2 VIM	230 В	0 А	RMVE 220/400-2 VIM	1	2500	IP54
RMVE 250/400-2 VIM	RMVE 250/400-2 VIM	11.5	Крышный вентилятор RMVE 250/400-2 VIM	230 В	1 А	RMVE 250/400-2 VIM	1	2440	IP54
RMVE 280/400-2 VIM	RMVE 280/400-2 VIM	12.12	Крышный вентилятор RMVE 280/400-2 VIM	230 В	1 А	RMVE 280/400-2 VIM	1	2500	IP54
RMVE 311/440-4 VIM	RMVE 311/440-4 VIM	18	Крышный вентилятор RMVE 311/440-4 VIM	230 В	1 А	RMVE 311/440-4 VIM	1	1400	IP44

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	BIMLIB_Сталь_SHUFT
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Завод ВКО» марка SHUFT
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
Коэффициент мощности ADSK_Коэффициент мощности	1
