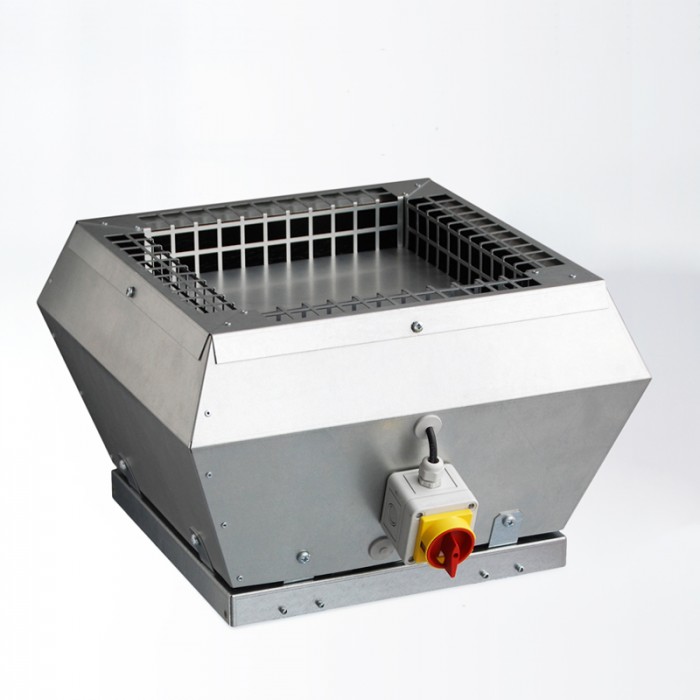

Крышный вентилятор AERECO VTZ1076RU

Name: Крышный вентилятор AERECO VTZ1076RU
Brand: Aereco

Обновлено в 2019 году

Описание

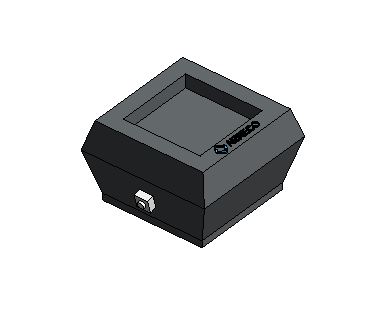

Версия Revit 2016. Представленное семейство моделей разработано с учетом рекомендаций компании и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО по ГОСТ 21.210-2014. Крышный вентилятор для жилых и общественных зданий. Ассортимент вентиляторов VTZ предлагает пять моделей мощностью от 500 м3/ч до 7.000 м3/ч для оборудования многоквартирных домов, офисов, школ или других типов зданий. Вентиляторы VTZ предназначены для наружного монтажа на плоских или скатных крышах. Вентиляторы VTZ отличаются своей эксплуатационной надежностью и отличным энергосбережением, благодаря использованию высокоэффективных электронных компонентов двигателя, а также встроенного регулятора давления.

Файлы для скачивания


rfa	r2016_v1_aereco_ventilyator_kryshny_vtz.rfa	1.4 MB	Revit 2016
rvt	r2016_v1_aereco_shablon_s_modelyami_i_specifikaciey.rvt	15.7 MB	Revit 2016
ifc	r2016_v1_aereco_ventilyator_kryshny_vtz1076ru.ifc	135 KB	IFC2X3
pdf	aereco_instruktsiya_po_rabote_s_modelyami.pdf	1.6 MB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Частота вращения двигателя ADSK_Частота вращения двигателя	Код для таблицы поиска
VTZ1075RU	VTZ1075RU	10	Крышный вентилятор VTZ1075RU	VTZ1075RU	0 А	0.09 кВт	0.09 кВт	600 м³/ч	3760	1
VTZ1076RU	VTZ1076RU	12	Крышный вентилятор VTZ1076RU	VTZ1076RU	1 А	0.17 кВт	0.17 кВт	850 м³/ч	3490	2
VTZ1077RU	VTZ1077RU	21	Крышный вентилятор VTZ1077RU	VTZ1077RU	1 А	0.16 кВт	0.16 кВт	1600 м³/ч	1600	3
VTZ1078RU	VTZ1078RU	23	Крышный вентилятор VTZ1078RU	VTZ1078RU	2 А	0.47 кВт	0.47 кВт	2300 м³/ч	2195	4
VTZ1145RU	VTZ1145RU	48	Крышный вентилятор VTZ1145RU	VTZ1145RU	2 А	0.52 кВт	0.52 кВт	4500 м³/ч	1735	5

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	340 mm
Ширина	547 mm
Длина	547 mm
Вес	12000 g
Общие характеристики
Группирование ADSK Группирование	ОВ
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
Количество фаз ADSK_Количество фаз	1
