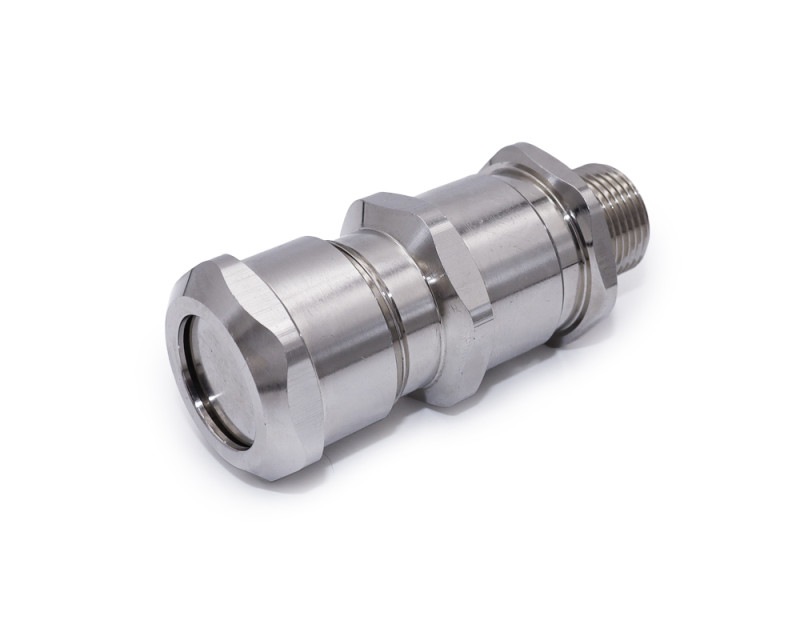

КВ (до М63, до G3) — КАБЕЛЬНЫЙ ВВОД ВКБ3 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Обновлено 16 часов назад

Описание

Кабельный вводы с силиконовым уплотнителем ВКБ3-НС в корпусе из нержавеющей стали предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60 до +180 С. Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).

Файлы для скачивания


stp	ВКБ3-НС-G1 1)2-33-38 (zeta34623).stp	137 KB	—
rfa	ZETA_R21_35 КВ ВКБ3 из нержавеющей стали.rfa	784 KB	—
stp	ВКБ3-НС-G1 1)2-38-45 (zeta34624).stp	139 KB	—
stp	ВКБ3-НС-G1 1)2-42-51 (zeta34625).stp	154 KB	—
stp	ВКБ3-НС-G1 1)4-26-33 (zeta34621).stp	132 KB	—

Типоразмеры (28)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Высота	Диапазон диаметров наружной оболочки кабеля D, мм	Длина	Длина резьбы Lp	Ду	Описание	Тип и размер резьбы D, мм	Ширина
Кабельный ввод ВКБ3-НС-M16-9-14 IP68 ГОФРОМАТИК	ВКБ3-НС-M16-9-14	0.108	0,108	Кабельный ввод ВКБ3-НС-M16-9-14 IP68 ГОФРОМАТИК	zeta34600	25 мм	9 \| 7-14мм	68 мм	15	14 мм	Кабельный вводы с силиконовым уплотнителем ВКБ3-НС-M16-9-14 из Нержавеющая сталь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации . Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).	М16х1,5	25 мм
Кабельный ввод ВКБ3-НС-G2-51-57 IP68 ГОФРОМАТИК	ВКБ3-НС-G2-51-57	1.025	1,025	Кабельный ввод ВКБ3-НС-G2-51-57 IP68 ГОФРОМАТИК	zeta34627	77 мм	51 \| 48-57мм	116 мм	22	57 мм	Кабельный вводы с силиконовым уплотнителем ВКБ3-НС-G2-51-57 из Нержавеющая сталь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации . Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).	G2-В	77 мм
Кабельный ввод ВКБ3-НС-G2-45-51 IP68 ГОФРОМАТИК	ВКБ3-НС-G2-45-51	0.741	0,741	Кабельный ввод ВКБ3-НС-G2-45-51 IP68 ГОФРОМАТИК	zeta34626	68 мм	45 \| 42-51мм	106 мм	22	51 мм	Кабельный вводы с силиконовым уплотнителем ВКБ3-НС-G2-45-51 из Нержавеющая сталь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации . Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).	G2-B	68 мм
Кабельный ввод ВКБ3-НС-G1 1/2-42-51 IP68 ГОФРОМАТИК	ВКБ3-НС-G1 1/2-42-51	0.776	0,776	Кабельный ввод ВКБ3-НС-G1 1/2-42-51 IP68 ГОФРОМАТИК	zeta34625	68 мм	45 \| 42-51мм	107 мм	20	51 мм	Кабельный вводы с силиконовым уплотнителем ВКБ3-НС-G1 1/2-42-51 из Нержавеющая сталь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации . Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).	G1 1/2-B	68 мм
Кабельный ввод ВКБ3-НС-G1 1/2-38-45 IP68 ГОФРОМАТИК	ВКБ3-НС-G1 1/2-38-45	0.618	0,618	Кабельный ввод ВКБ3-НС-G1 1/2-38-45 IP68 ГОФРОМАТИК	zeta34624	59 мм	38 \| 37-45мм	93 мм	20	45 мм	Кабельный вводы с силиконовым уплотнителем ВКБ3-НС-G1 1/2-38-45 из Нержавеющая сталь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации . Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).	G1 1/2-B	59 мм

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	АО «ЗЭТА»
Материал наименование ADSK_Материал наименование	Нержавеющая сталь
Наименование краткое ADSK_Наименование краткое	Кабельный ввод
