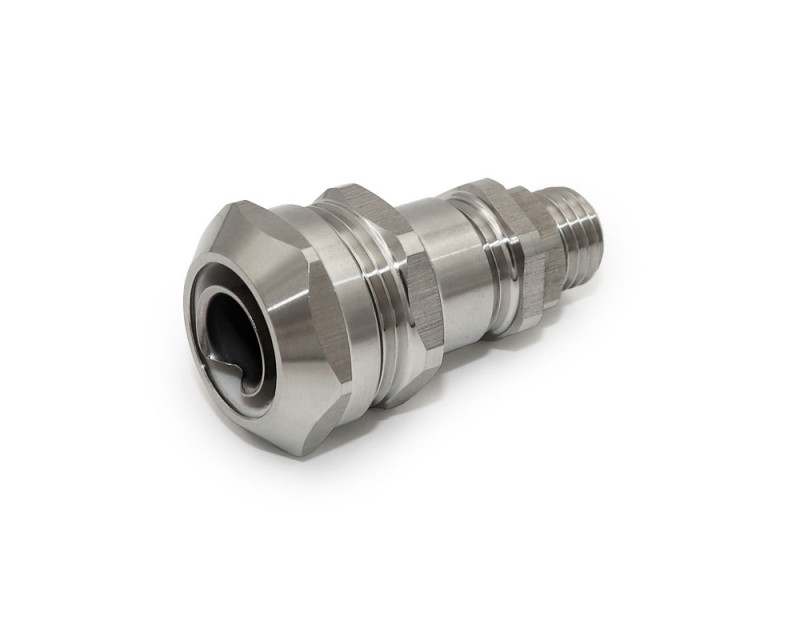

КВ (М12...50) — КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ КРУГЛОГО НЕБРОНИРОВАННОГО КАБЕЛЯ
Обновлено 13 дней назадОписание
Кабельные вводы ВК-НС-МР предназначены для ввода/вывода круглого небронированного кабеля, проложенного в металлорукаве в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля.
Описание комплекта:
1. Гайка заземляющая.
2. Уплотнение присоединительной резьбы.
3. Корпус.
4. Уплотнение кабеля.
5. Заглушка.
6. Штуцер.
7. Оконцеватель металлорукава.
8. Уплотнение металлорукава.
9. Накидная гайка.
Файлы для скачивания
| stp | ВК-НС-М12-8-МР10 (zeta30050).stp | 221 KB | — | |
| rfa | ZETA_R21_28 КВ ВК-НС-МР.rfa | 756 KB | — | |
| stp | ВК-НС-М12-8-МР12 (zeta30051).stp | 214 KB | — | |
| stp | ВК-НС-М16-8-МР10 (zeta30052).stp | 205 KB | — | |
| stp | ВК-НС-М16-8-МР12 (zeta30053).stp | 204 KB | — |
Типоразмеры (18)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Диапазон диаметров наружной оболочки кабеля D, мм | Длина резьбы Lp | Описание | Тип и размер резьбы D, мм |
|---|---|---|---|---|---|---|---|---|---|
| Кабельный ввод ВК-НС-М50-38-МР50 IP66/IP67/IP68 ГОФРОМАТИК | ВК-НС-М50-38-МР50 | 0.407 | 0,407 | Кабельный ввод ВК-НС-М50-38-МР50 IP66/IP67/IP68 ГОФРОМАТИК | zeta30067 | 30-38 | 15/85,1 | Кабельный ввод ВК-НС-М50-38-МР50 предназначены для ввода/вывода круглого небронированного кабеля, проложенного в металлорукаве в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М50х1,5 |
| Кабельный ввод ВК-НС-М40-30-МР38 IP66/IP67/IP68 ГОФРОМАТИК | ВК-НС-М40-30-МР38 | 0.26 | 0,26 | Кабельный ввод ВК-НС-М40-30-МР38 IP66/IP67/IP68 ГОФРОМАТИК | zeta30066 | 22-30 | 12/74 | Кабельный ввод ВК-НС-М40-30-МР38 предназначены для ввода/вывода круглого небронированного кабеля, проложенного в металлорукаве в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М40х1,5 |
| Кабельный ввод ВК-НС-М40-25-МР32 IP66/IP67/IP68 ГОФРОМАТИК | ВК-НС-М32-25-МР25 | 0.162 | 0,162 | Кабельный ввод ВК-НС-М32-25-МР25 IP66/IP67/IP68 ГОФРОМАТИК | zeta30065 | 16-25 | 12/65,6 | Кабельный ввод ВК-НС-М32-25-МР25 предназначены для ввода/вывода круглого небронированного кабеля, проложенного в металлорукаве в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М32х1,5 |
| Кабельный ввод ВК-НС-М32-25-МР32 IP66/IP67/IP68 ГОФРОМАТИК | ВК-НС-М32-25-МР25 | 0.162 | 0,162 | Кабельный ввод ВК-НС-М32-25-МР25 IP66/IP67/IP68 ГОФРОМАТИК | zeta30064 | 16-25 | 12/65,6 | Кабельный ввод ВК-НС-М32-25-МР25 предназначены для ввода/вывода круглого небронированного кабеля, проложенного в металлорукаве в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М32х1,5 |
| Кабельный ввод ВК-НС-М32-25-МР25 IP66/IP67/IP68 ГОФРОМАТИК | ВК-НС-М32-25-МР25 | 0.162 | 0,162 | Кабельный ввод ВК-НС-М32-25-МР25 IP66/IP67/IP68 ГОФРОМАТИК | zeta30063 | 16-25 | 12/65,6 | Кабельный ввод ВК-НС-М32-25-МР25 предназначены для ввода/вывода круглого небронированного кабеля, проложенного в металлорукаве в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М32х1,5 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Изделия для прокладки кабеля и электромонтажа |
| Материалы | Нержавеющая сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | АО «ЗЭТА» |
| Материал наименование ADSK_Материал наименование | Никелированная латунь |
| Степень защиты_IP ADSK_Степень защиты_IP | IP66/IP67/IP68 |
