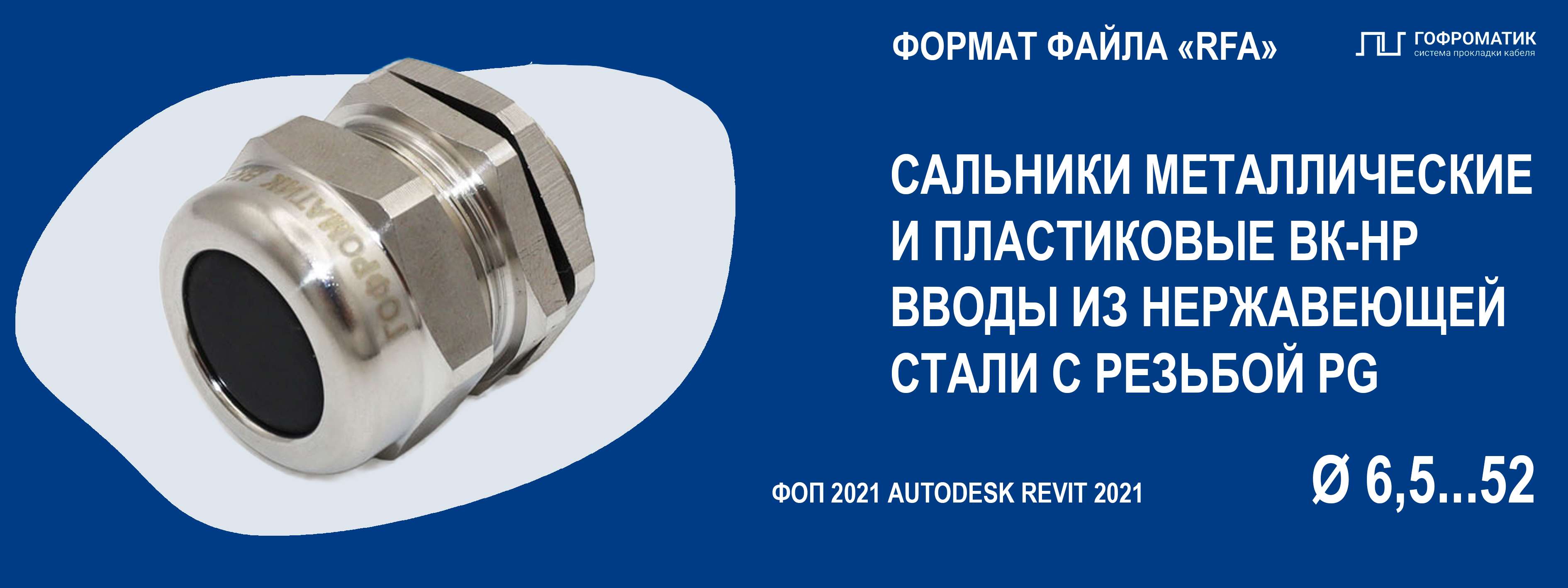

КВ (PG7...63) — КАБЕЛЬНЫЕ ВВОДЫ ОБЩЕПРОМЫШЛЕННЫЕ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С РЕЗЬБОЙ PG
Обновлено 18 дней назадОписание

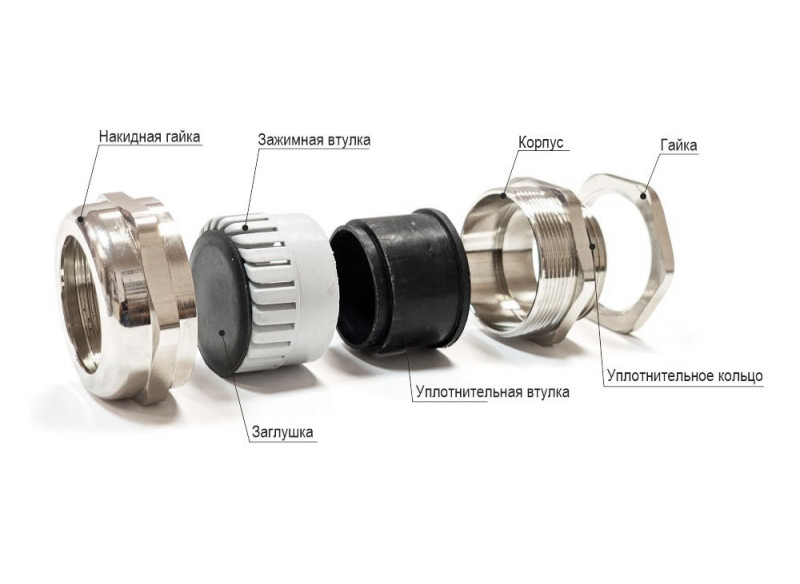

Кабельный ввод из нержавеющей стали предназначен для ввода, фиксации и герметизации электрических, волоконно-оптических кабелей, проводов в корпусах щитового электрооборудования с заявленной степенью защиты по IP
Файлы для скачивания
| stp | ВК-НР-PG7-6,5-L7 (zeta34819).stp | 127 KB | — | |
| rfa | ZETA_R21_39 ВК-НР с резьбой PG.rfa | 636 KB | — | |
| stp | ВК-НР-PG9-8-L8 (zeta34820).stp | 128 KB | — | |
| stp | ВК-НР-PG11-10-L8 (zeta34821).stp | 127 KB | — | |
| stp | ВК-НР-PG13.5-12-L8 (zeta34822).stp | 127 KB | — |
Типоразмеры (13)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Высота | Диапазон диаметров наружной оболочки кабеля D, мм | Длина | Длина резьбы Lp | Ду | Тип и размер резьбы D, мм | Ширина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Кабельный ввод ВК-НР-PG63-52-L15 ГОФРОМАТИК | ВК-НР-PG63-52-L15 | 0.636 | 0,636 | Кабельный ввод ВК-НР-PG63-52-L15 ГОФРОМАТИК | zeta34831 | 75 мм | 42-52 | 56 мм | 13 | 52 мм | PG63 | 75 мм |
| Кабельный ввод ВК-НР-PG48-44-L13 ГОФРОМАТИК | ВК-НР-PG48-44-L13 | 0.418 | 0,418 | Кабельный ввод ВК-НР-PG48-44-L13 ГОФРОМАТИК | zeta34830 | 65 мм | 37-44 | 50 мм | 12 | 44 мм | PG48 | 65 мм |
| Кабельный ввод ВК-НР-PG42-38-L12 ГОФРОМАТИК | ВК-НР-PG42-38-L12 | 0.027 | 0,027 | Кабельный ввод ВК-НР-PG42-38-L12 ГОФРОМАТИК | zeta34829 | 55 мм | 33-38 | 48 мм | 10 | 38 мм | PG42 | 55 мм |
| Кабельный ввод ВК-НР-PG36-33-L11 ГОФРОМАТИК | ВК-НР-PG36-33-L11 | 0.208 | 0,208 | Кабельный ввод ВК-НР-PG36-33-L11 ГОФРОМАТИК | zeta34828 | 50 мм | 25-33 | 45 мм | 10 | 33 мм | PG36 | 50 мм |
| Кабельный ввод ВК-НР-PG29-25-L10 ГОФРОМАТИК | ВК-НР-PG29-25-L10 | 0.147 | 0,147 | Кабельный ввод ВК-НР-PG29-25-L10 ГОФРОМАТИК | zeta34827 | 40 мм | 18-25 | 43 мм | 9 | 25 мм | PG29 | 40 мм |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Изделия для прокладки кабеля и электромонтажа |
| Материалы | Нержавеющая сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | АО «ЗЭТА» |
| Материал наименование ADSK_Материал наименование | Нержавеющая сталь |
| Наименование краткое ADSK_Наименование краткое | Кабельный ввод |
