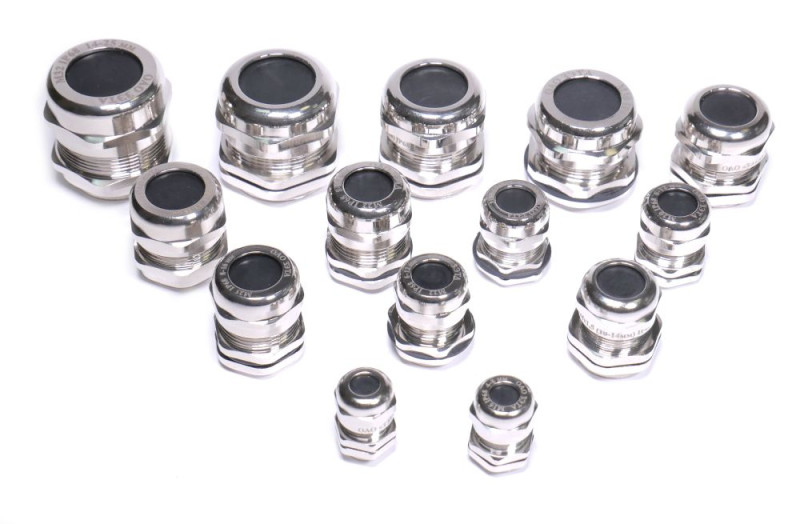

КВ (PG7...63) — КАБЕЛЬНЫЙ ВВОД ЛАТУННЫЙ

Обновлено 13 дней назад

Описание

Кабельный ввод латунный с трубной резьбой "PG" предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод PG имеет степень защиты IP 66 / IP67 / IP68. Присоединительная резьба PG выполнена в соответствии с немецким стандартом DIN 40430.

Файлы для скачивания


stp	Кабельный ввод PG7 (3-6,5 мм) (zeta30140).stp	165 KB	—
rfa	ZETA_R21_26 КВ с резьбой PG.rfa	600 KB	—
stp	Кабельный ввод PG9 (4-8 мм) (zeta30142).stp	161 KB	—
stp	Кабельный ввод PG11 (5-10 мм) (zeta30145).stp	156 KB	—
stp	Кабельный ввод PG13.5 (6-12 мм) (zeta30147).stp	154 KB	—

Типоразмеры (11)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Диапазон диаметров наружной оболочки кабеля D, мм	Длина резьбы Lp	Описание	Тип и размер резьбы D, мм
Кабельный ввод PG 63 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК	PG63 (42-52 мм)	0.617	0.617	Кабельный ввод PG 63 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК	zeta30164	42-52	16	Кабельный ввод латунный трубной резьбой PG63 (42-52 мм) предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод PG63 (42-52 мм) имеет степень защиты IP66/IP67/IP68. Присоединительная резьба PG63 (42-52 мм) выполнена в соответствии с немецким стандартом DIN 40430.	PG63
Кабельный ввод PG 48 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК	PG48 (37-44 мм)	0.362	0.362	Кабельный ввод PG 48 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК	zeta30162	37-44	14	Кабельный ввод латунный трубной резьбой PG48 (37-44 мм) предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод PG48 (37-44 мм) имеет степень защиты IP66/IP67/IP68. Присоединительная резьба PG48 (37-44 мм) выполнена в соответствии с немецким стандартом DIN 40430.	PG48
Кабельный ввод PG 42 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК	PG42 (32-38 мм)	0.257	0.257	Кабельный ввод PG 42 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК	zeta30160	32-38	13	Кабельный ввод латунный трубной резьбой PG42 (32-38 мм) предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод PG42 (32-38 мм) имеет степень защиты IP66/IP67/IP68. Присоединительная резьба PG42 (32-38 мм) выполнена в соответствии с немецким стандартом DIN 40430.	PG42
Кабельный ввод PG 36 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК	PG36 (25-33 мм)	0.178	0.178	Кабельный ввод PG 36 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК	zeta30158	25-33	11	Кабельный ввод латунный трубной резьбой PG36 (25-33 мм) предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод PG36 (25-33 мм) имеет степень защиты IP66/IP67/IP68. Присоединительная резьба PG36 (25-33 мм) выполнена в соответствии с немецким стандартом DIN 40430.	PG36
Кабельный ввод PG 29 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК	PG29 (18-25 мм)	0.095	0.095	Кабельный ввод PG 29 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК	zeta30156	18-25	10	Кабельный ввод латунный трубной резьбой PG29 (18-25 мм) предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод PG29 (18-25 мм) имеет степень защиты IP66/IP67/IP68. Присоединительная резьба PG29 (18-25 мм) выполнена в соответствии с немецким стандартом DIN 40430.	PG29

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	АО «ЗЭТА»
Материал наименование ADSK_Материал наименование	Никелированная латунь
Степень защиты_IP ADSK_Степень защиты_IP	IP66/IP67/IP68
