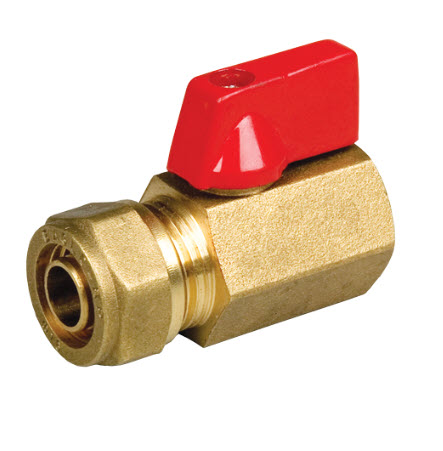

Мини-кран компрессионнвй (SDR 7.4) с внутренней резьбой РЕХ 1/2''x16 (2.2) PExFI. Рабочее давление – 1.0 МПа. Рабочая температура – 90 °С

Name: Мини-кран компрессионнвй (SDR 7.4) с внутренней резьбой РЕХ 1/2''x16 (2.2) PExFI. Рабочее давление – 1.0 МПа. Рабочая температура – 90 °С
Brand: ТСД БИР ПЕКС

Обновлено в 2020 году

Описание

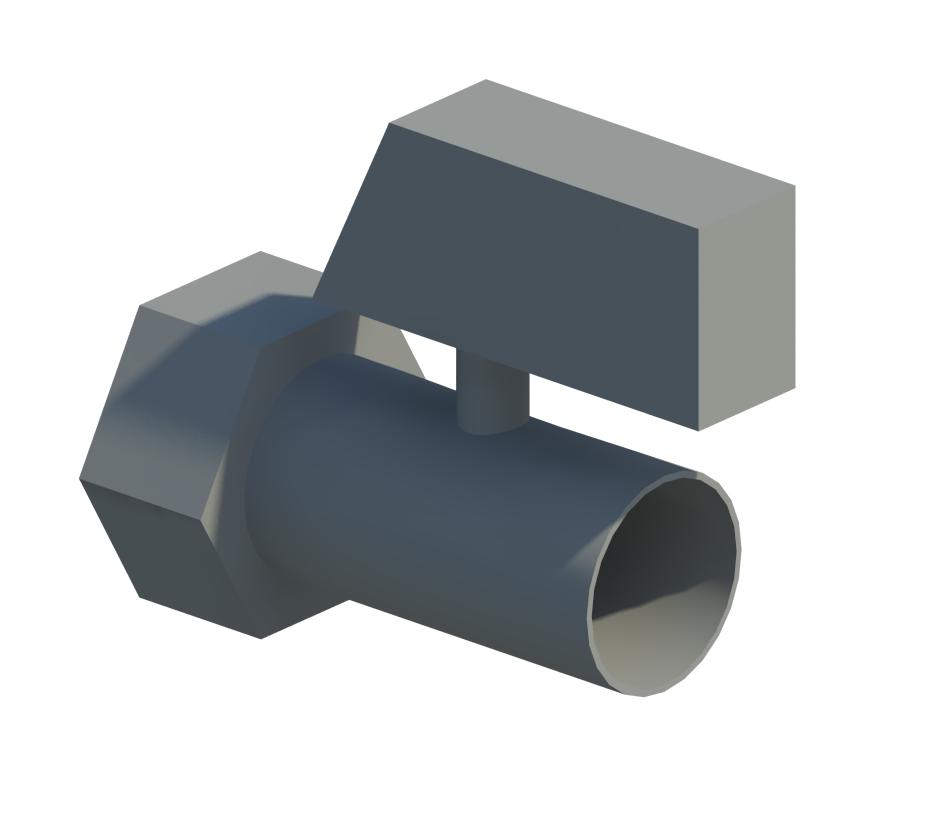

Семейство категории "Арматура трубопроводов", выполненное типоразмерами. На средней и низкой детализации представлено в виде условного графического обозначения по ГОСТ 21.205-2016.

Файлы для скачивания


rfa	birpeks_kmp_mini-kranpeks.rfa	440 KB	Revit 2016
rvt	birpeks_proekt.rvt	7.2 MB	Revit 2016
ifc	minikranpeks0.5x16.ifc	68 KB	IFC2X3
pdf	birpeks_instruktsiya_po_rabote_s_modelyami.pdf	681 KB	—

Типоразмеры (2)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Номинальный диаметр
Мини кран ПЕКС 1/2''x16	0.144	Мини-кран РЕХ 1/2''x16 (2.2) PExFI	9210	16 мм
Мини кран ПЕКС 1/2''x20	0.174	Мини-кран РЕХ 1/2''x20 (2.8) PExFI	9212	20 мм

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	41 mm
Ширина	25 mm
Длина	50 mm
Вес	144 g
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	БИР ПЕКС
Коэффициент K	0.3
Метод определения потерь	Коэффициент K
Номинальный диаметр 2	15 мм
