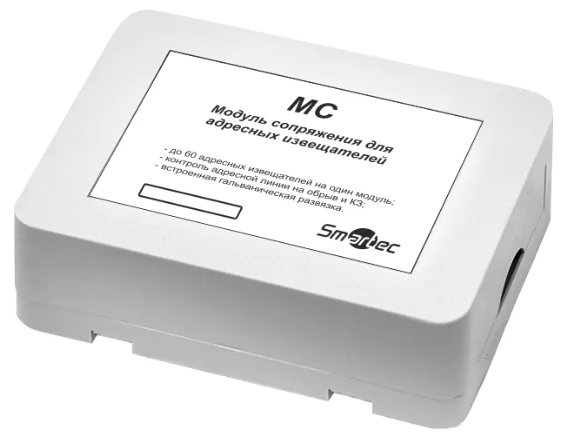

Модуль сопряжения с гальванической развязкой для адресных извещателей серии Vesta

Name: Модуль сопряжения с гальванической развязкой для адресных извещателей серии Vesta
Brand: Smartec

Обновлено в 2024 году

Описание

• Поддерживает до 60 адресных извещателей Vesta
• Совместим с ППКиУ серии Vesta 01F
• Подключается адресную линию "ША"
• Формирует 2-проводную адресную кольцевую линию "ЛА" до 500 м
• Контроль линии на обрыв и КЗ
• Встроенный изолятор КЗ адресной линии "ША"
• Электропитание от адресного шлейфа "ША"
• 2 исполнения для различный условий среды

Модуль сопряжения MC предназначен для формирования одной кольцевой адресной линии "ЛА", в которую подключаются до 60 адресных ИП серии Vesta. При этом MC обеспечивает контроль адресной линии "ЛА" на обрыв и КЗ. Имеет встроенный т-образный изолятор короткого линии "ША". Следует отметить, что к одному ППКиУ можно подключить максимум 12 модулей MC. При подключении 60 извещателей к каждому модулю – максимум 4. Возможность подключения изоляторов короткого замыкания в адресную линию "ЛА".
Максимальное количество подключаемых изоляторов ISO-MC - до 30 шт.

Файлы для скачивания


pdf	pasportirukovodstvopoekspluataciimc.pdf	768 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Охранно-пожарная сигнализация (ОПС)
Материалы	Пластик
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	36 mm
Ширина	75 mm
Длина	103 mm
Вес	500 g
Параметры в файлах моделей
Сечение зажимаемого провода	0,12 ... 2,5
Степень защиты оболочки (МС-L-IP30)	IP30
Относительная влажность при 40°С (без конденсации влаги), не более (МС-L-IP30)	(93+2) %
Количество формируемых адресных линий «ЛА» (кольцевых)	1.0
Диапазон рабочих температур (МС-L-IP54)	от минус 40°С до 60°С
