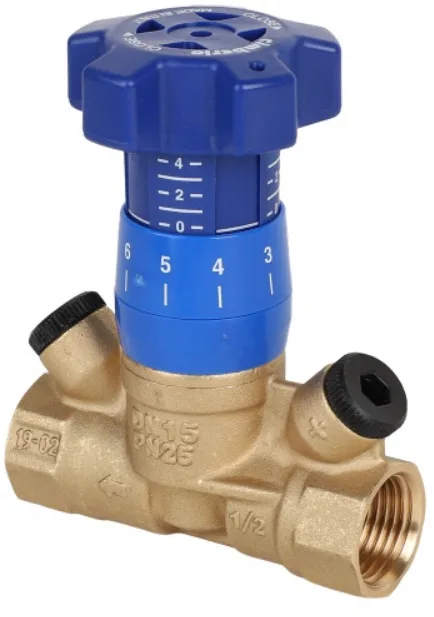

MVI Балансировчный клапан BL.210
Обновлено в 2024 годуОписание
Файлы для скачивания
| rfa | MVI_Балансировчный_клапан (v.2020).rfa | 1.1 MB | Revit 2020 | |
| rfa | MVI_Балансировчный_клапан (v.2019).rfa | 1.0 MB | Revit 2019 | |
| rfa | MVI_Балансировчный_клапан (v.2018).rfa | 1.2 MB | Revit 2018 |
Типоразмеры (6)
| Наименование | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое | Kvs | Коэффициент K |
|---|---|---|---|---|---|---|
| 1/2" | 0,365 кг | Клапан балансировочный 1/2" | BL.210.04 | Клапан балансировочный 1/2" | 1.75 | 1.75 |
| 3/4" | 0,425 кг | Клапан балансировочный 3/4" | BL.210.05 | Клапан балансировочный 3/4" | 2.87 | 2.87 |
| 1" | 0,520 кг | Клапан балансировочный 1" | BL.210.06 | Клапан балансировочный 1" | 4.08 | 4.08 |
| 1*1/4" | 0,945 кг | Клапан балансировочный 1*1/4" | BL.210.07 | Клапан балансировочный 1*1/4" | 6.71 | 6.71 |
| 1"1/2 | 1,105 кг | Клапан балансировочный 1*1/2" | BL.210.08 | Клапан балансировочный 1*1/2" | 10.4 | 10.4 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Арматура |
| Материалы | Латунь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 88 mm |
| Ширина | 50 mm |
| Длина | 106 mm |
| Вес | 380 g |
| Диаметр | 17 mm |
| Общие характеристики | |
| Единица измерения ADSK_Единица измерения | Шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО Йорхе Рус |
| Временные объекты | Стекло, прозрачное остекление, теплоотражающее покрытие |
| Кран | Пластмасса, непрозрачная, темно-синяя |
| Тело | Латунь |
