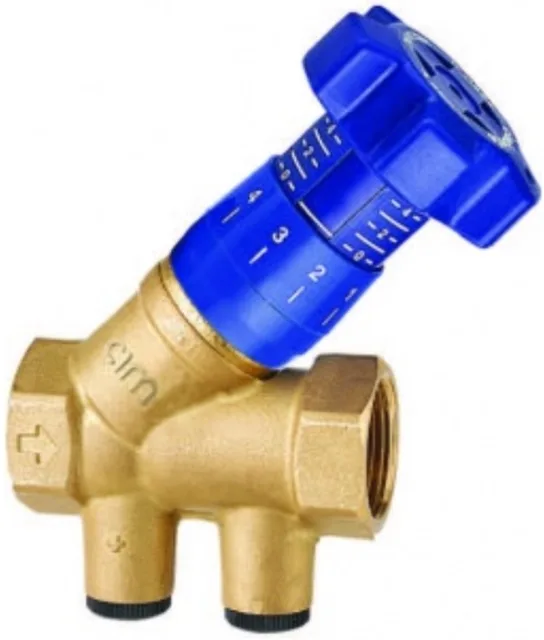

MVI Балансировчный клапан косой BL.220
Обновлено в 2024 годуОписание
Файлы для скачивания
| rfa | MVI_Балансировчный_клапан_косой (v.2020).rfa | 1.1 MB | Revit 2020 | |
| rfa | MVI_Балансировчный_клапан_косой (v.2019).rfa | 1.0 MB | Revit 2019 | |
| rfa | MVI_Балансировчный_клапан_косой (v.2018).rfa | 1.2 MB | Revit 2018 |
Типоразмеры (6)
| Наименование | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое | Kvs | Коэффициент K |
|---|---|---|---|---|---|---|
| 1/2" | 0,380 кг | Клапан балансировочный косой 1/2" | BL.220.04 | Клапан балансировочный косой 1/2" | 3.94 | 3.94 |
| 3/4" | 0,430 кг | Клапан балансировочный косой 3/4" | BL.220.05 | Клапан балансировочный косой 3/4" | 5.33 | 5.33 |
| 1" | 0,535 кг | Клапан балансировочный косой 1" | BL.220.06 | Клапан балансировочный косой 1" | 8.92 | 8.92 |
| 1*1/4" | 0,840 кг | Клапан балансировочный косой 1*1/4" | BL.220.07 | Клапан балансировочный косой 1*1/4" | 16.68 | 16.68 |
| 1"1/2 | 1,400 кг | Клапан балансировочный косой 1*1/2" | BL.220.08 | Клапан балансировочный косой 1*1/2" | 25.12 | 25.12 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Арматура |
| Материалы | Латунь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 136 mm |
| Ширина | 50 mm |
| Длина | 59 mm |
| Вес | 380 g |
| Диаметр | 16 mm |
| Общие характеристики | |
| Единица измерения ADSK_Единица измерения | Шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО Йорхе Рус |
| Временные объекты | Стекло, прозрачное остекление, теплоотражающее покрытие |
| Кран | Пластмасса, непрозрачная, темно-синяя |
| Тело | Латунь |
