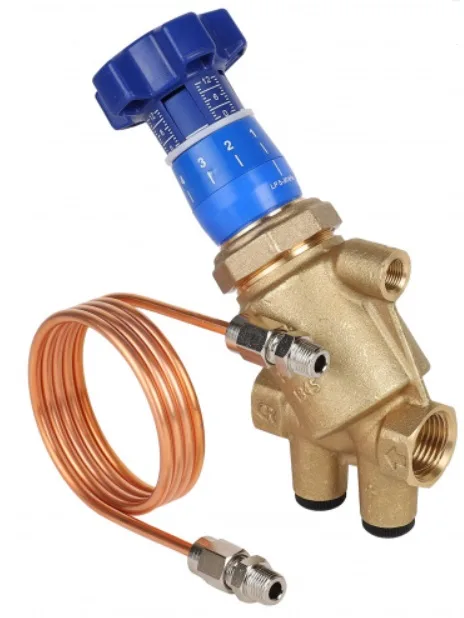

MVI Регулятор перепада давления 15-25 BL.510

Name: MVI Регулятор перепада давления 15-25 BL.510
Brand: MVI

Обновлено в 2024 году

Описание

Регулятор BL.510 используется для балансировки систем охлаждения, отопления. Он поддерживает постоянным перепад давления независимо от изменения расхода и имеет следующие характеристики: • Выбор задаваемого перепада давления устанавливается с помощью шестигранного ключа на ручке; • Поставляется с 2-мя измерительными ниппелями; • Конструкция клапана не требует прямых участков трубопровода на входе и выходе для стабилизации потока; • Наличие функции полного перекрытия; • Для промывки системы есть функция отключения регулятора давления при полном открытии клапана.

Файлы для скачивания


rfa	MVI_Регулятор_перепада_давления_15-25 (v.2020).rfa	1.3 MB	Revit 2020
rfa	MVI_Регулятор_перепада_давления_15-25 (v.2019).rfa	1.3 MB	Revit 2019
rfa	MVI_Регулятор_перепада_давления_15-25 (v.2018).rfa	1.5 MB	Revit 2018

Типоразмеры (3)

Наименование	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Kvs	Коэффициент K
1/2"	0,870 кг	Регулятор перепада давления 5-30 кПа 1/2"	BL.510.04	Регулятор перепада давления 5-30 кПа 1/2"	4.1	4.1
3/4"	0,900 кг	Регулятор перепада давления 5-30 кПа 3/4"	BL.510.05	Регулятор перепада давления 5-30 кПа 3/4"	4.9	4.9
1"	1,034 кг	Регулятор перепада давления 5-30 кПа 1"	BL.510.06	Регулятор перепада давления 5-30 кПа 1"	5	5

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	175 mm
Ширина	25 mm
Длина	122 mm
Вес	870 g
Диаметр	16 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	Шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО Йорхе Рус
Временные объекты	Стекло, прозрачное остекление, теплоотражающее покрытие
Кран	Пластмасса, непрозрачная, темно-синяя
Тело	Латунь
