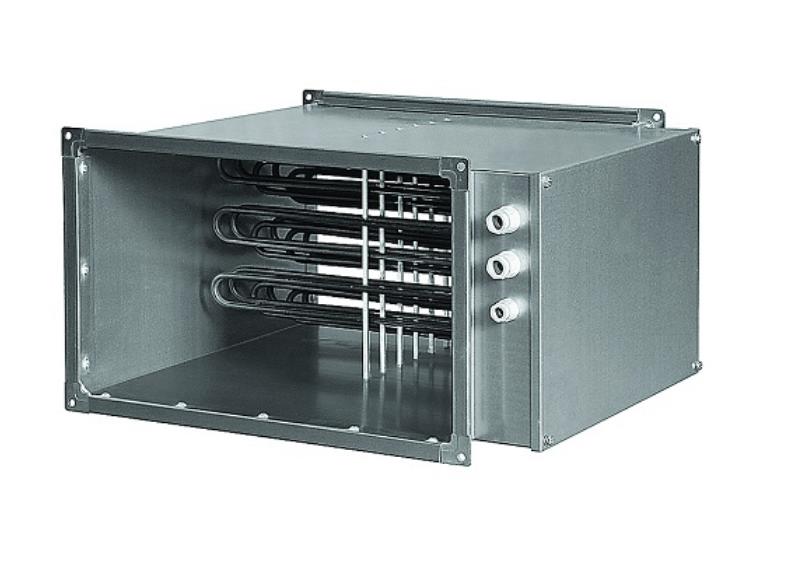

Нагреватель электрический прямоугольный EA

Name: Нагреватель электрический прямоугольный EA
Brand: NED

Обновлено 18 дней назад

Описание

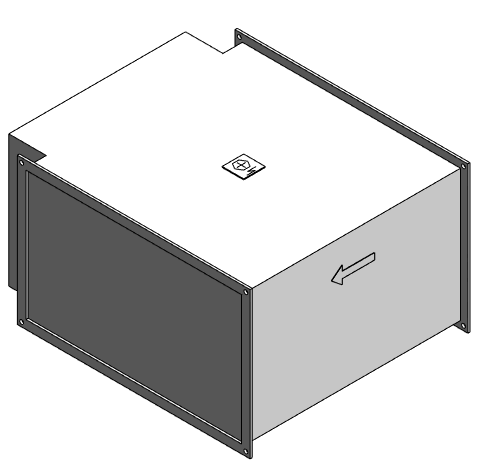

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации и специальные значки. Рекомендуем ознакомиться с инструкцией по работе с моделями.

Файлы для скачивания


rfa	NED_Нагреватель_Электрический_EA.rfa	852 KB	Revit 2018
rvt	NED_Каталог_Канальное оборудование_V5.rvt	45.1 MB	—
txt	NED_Нагреватель_Электрический_EA.txt	25 KB	—
pdf	NED_Инструкция_Канальное оборудование_V3.pdf	1.2 MB	—

Типоразмеры (41)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Количество фаз ADSK_Количество фаз	Количество фаз числовое ADSK_Количество фаз числовое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность
EA 30-15/3	EA 30-15/3	7	7	Нагреватель электрический прямоугольный, 30x15, 3 кВт	230 В	13 А	1	1	3.00 кВт	3.00 кВ·А
EA 30-15/4.5	EA 30-15/4.5	7.4	7.4	Нагреватель электрический прямоугольный, 30x15, 4.5 кВт	230 В	19 А	1	1	4.50 кВт	4.50 кВ·А
EA 40-20/6	EA 40-20/6	16	16	Нагреватель электрический прямоугольный, 40x20, 6 кВт	400 В	9 А	3	3	6.00 кВт	6.00 кВ·А
EA 40-20/12	EA 40-20/12	16	16	Нагреватель электрический прямоугольный, 40x20, 12 кВт	400 В	18 А	3	3	12.00 кВт	12.00 кВ·А
EA 50-25/7.5	EA 50-25/7.5	11	11	Нагреватель электрический прямоугольный, 50x25, 7.5 кВт	400 В	11 А	3	3	7.50 кВт	7.50 кВ·А

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	ADSK_Сталь оцинкованная
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	NED
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
