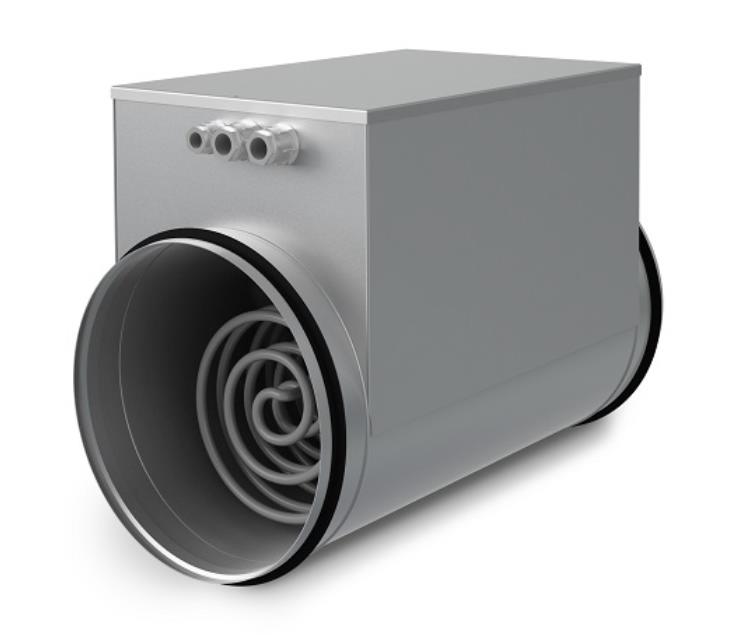

Воздухонагреватель электрический круглый KEA
Описание

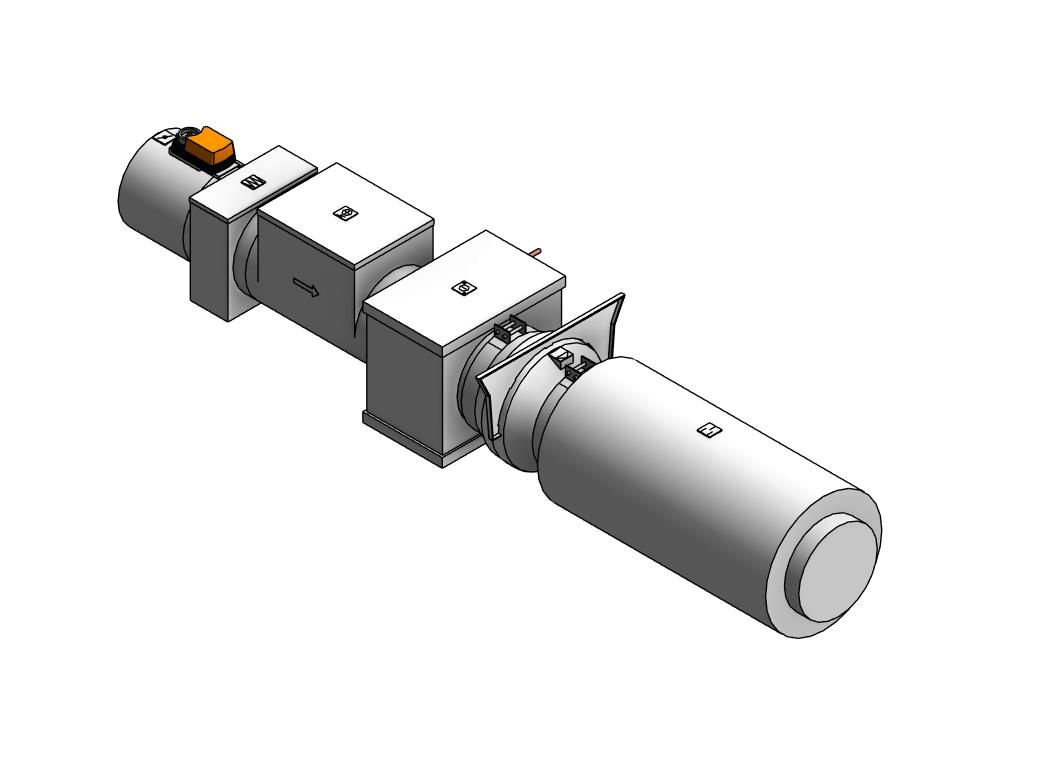

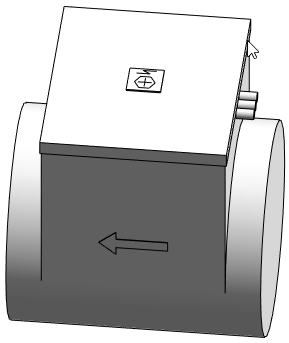

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации и специальные значки. Рекомендуем ознакомиться с инструкцией по работе с моделями.
Файлы для скачивания
| NED_Инструкция_Канальное оборудование_V3.pdf | 1.2 MB | — | ||
| txt | NED_Нагреватель_Электрический_Круглый_KEA.txt | 21 KB | — | |
| rfa | NED_Нагреватель_Электрический_Круглый_KEA.rfa | 740 KB | — | |
| rvt | NED_Каталог_Канальное оборудование_V4.rvt | 45.1 MB | — |
Типоразмеры (39)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Напряжение ADSK Напряжение | Количество фаз ADSK_Количество фаз | Количество фаз числовое ADSK_Количество фаз числовое | Номинальная мощность ADSK_Номинальная мощность | Полная мощность ADSK_Полная мощность | Высота | Глубина | Диаметр | Длина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KEA 100/0.5 | KEA 100/0.5 | 1.4 | 1.4 | Воздухонагреватель электрический круглый, DN 100, Qт = 0.5 кВт | 230 В | 1 | 1 | 0.500 кВт | 0.50 кВ·А | 174 мм | 104 мм | 100 мм | 297 мм |
| KEA 100/1.5 | KEA 100/1.5 | 1.8 | 1.8 | Воздухонагреватель электрический круглый, DN 100, Qт = 1.5 кВт | 230 В | 1 | 1 | 1.500 кВт | 1.50 кВ·А | 174 мм | 104 мм | 100 мм | 360 мм |
| KEA 100/2 | KEA 100/2 | 2.2 | 2.2 | Воздухонагреватель электрический круглый, DN 100, Qт = 2 кВт | 230 В | 1 | 1 | 2.000 кВт | 2.00 кВ·А | 174 мм | 104 мм | 100 мм | 410 мм |
| KEA 100/2.5 | KEA 100/2.5 | 2.4 | 2.4 | Воздухонагреватель электрический круглый, DN 100, Qт = 2.5 кВт | 230 В | 1 | 1 | 2.500 кВт | 2.50 кВ·А | 174 мм | 104 мм | 100 мм | 455 мм |
| KEA 125/1.5 | KEA 125/1.5 | 1.9 | 1.9 | Воздухонагреватель электрический круглый, DN 125, Qт = 1.5 кВт | 230 В | 1 | 1 | 1.500 кВт | 1.50 кВ·А | 207 мм | 129 мм | 125 мм | 330 мм |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Элементы систем вентиляции |
| Сайт производителя | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | ADSK_Сталь оцинкованная |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | NED |
| Классификация нагрузок ADSK_Классификация нагрузок | ОВК |
