Наружная вентиляционная решетка ВРН

Name: Наружная вентиляционная решетка ВРН
Brand: Вентрешеткиком

Обновлено 8 месяцев назад

Описание

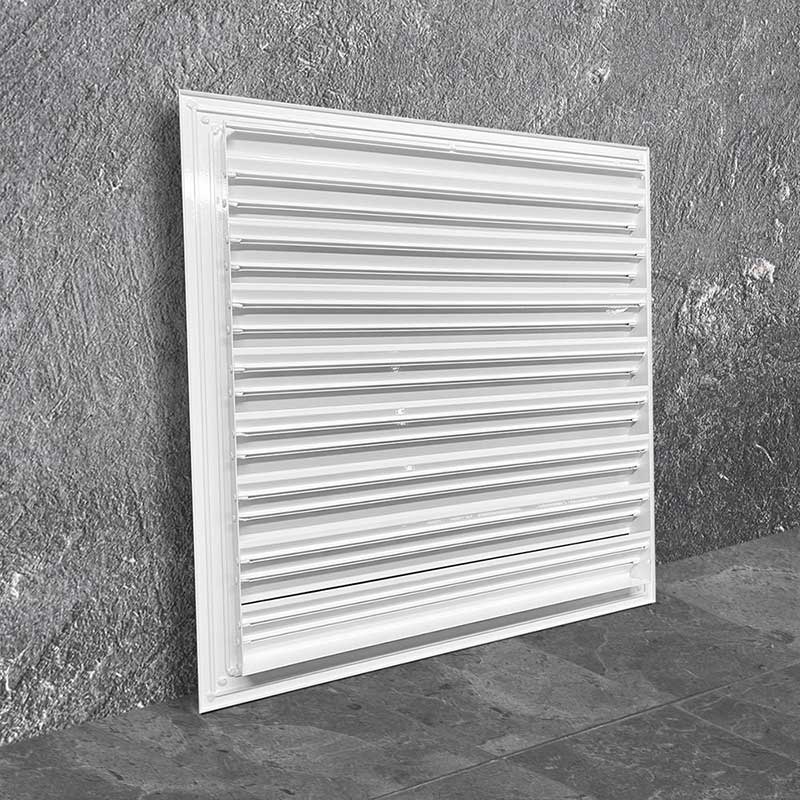

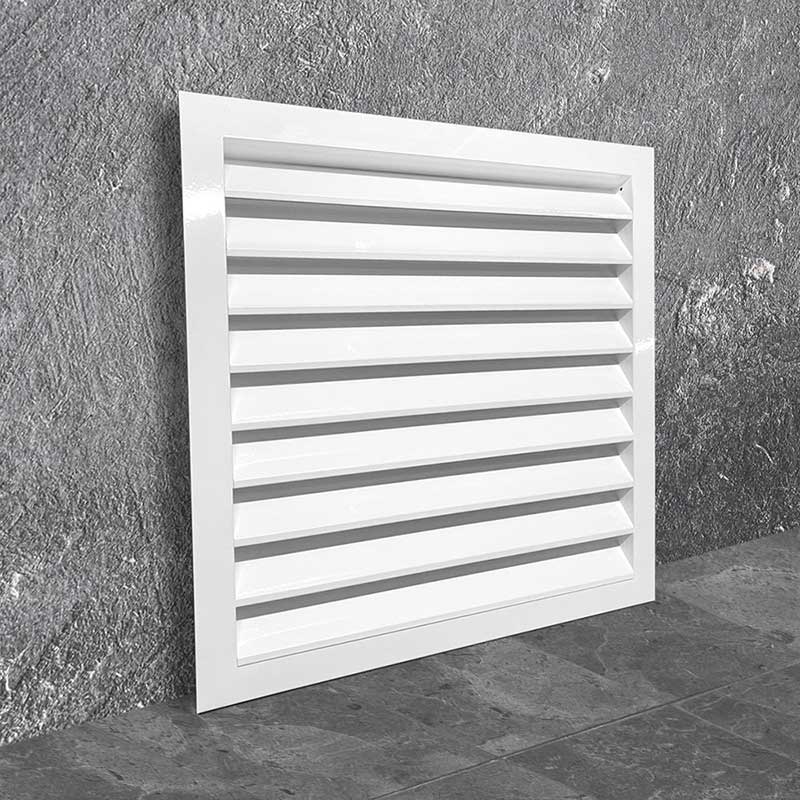

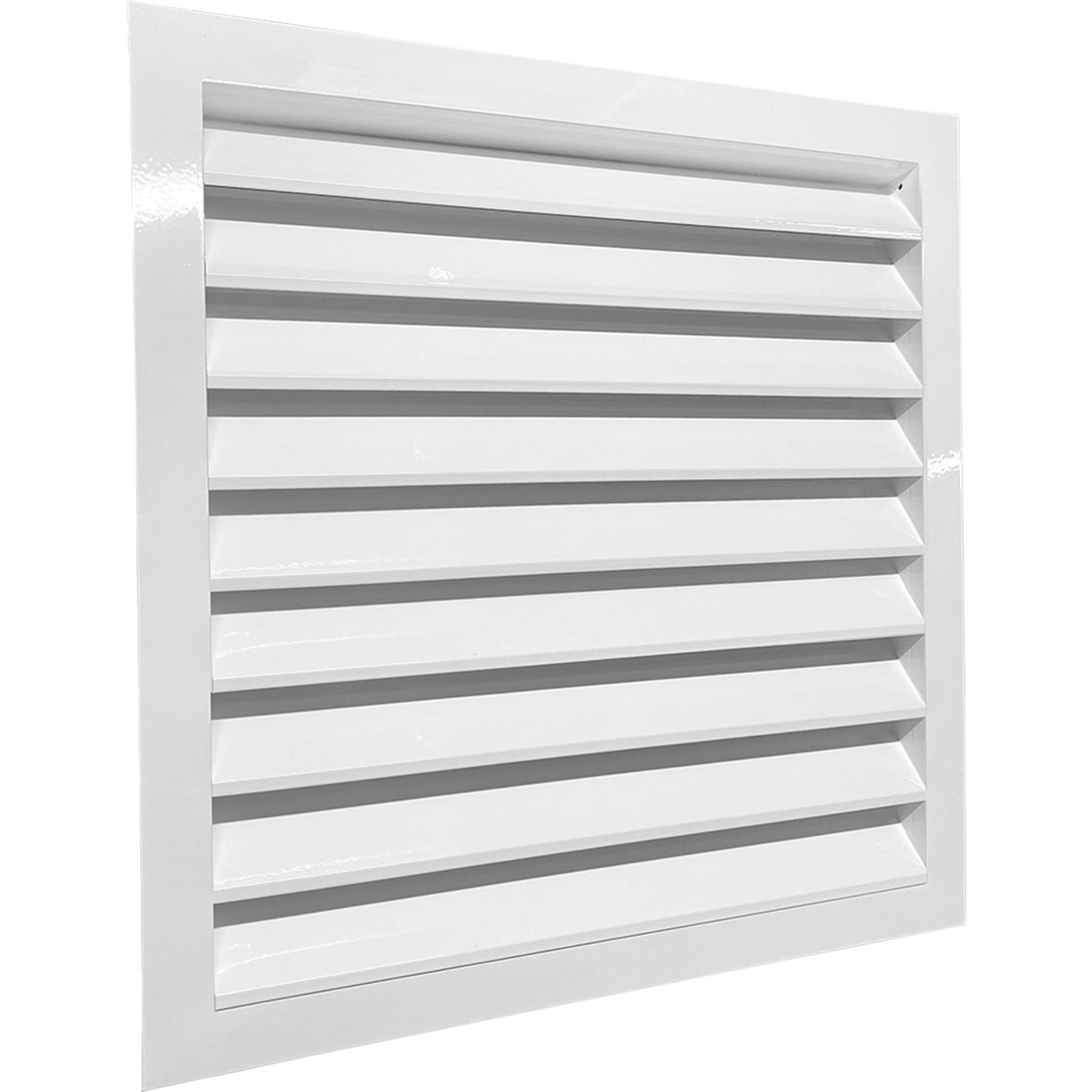

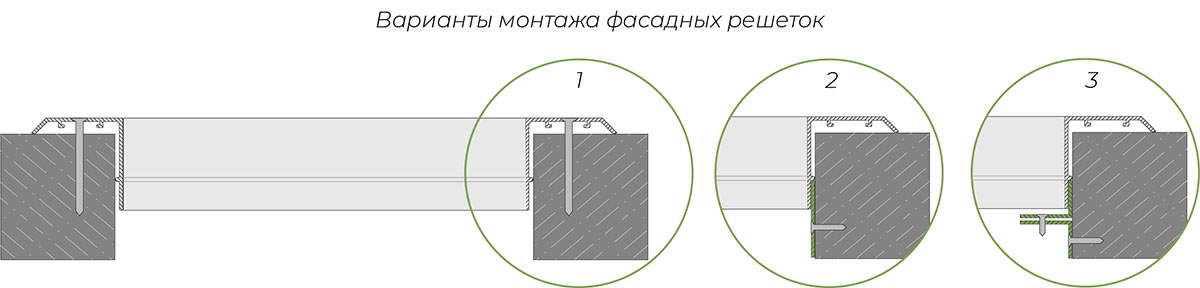

Жалюзийная решетка ВРН предназначена для забора воздуха и его выброса. Устанавливается на фасаде здания для обеспечения вентиляции и защиты внутреннего пространства от попадания атмосферных осадков. Решетка представляет собой рамку из уголка 30х30 мм и неподвижно закрепленных в неё Z-образных ламелей под углом 35˚.

Цельные жалюзийные алюминиевые решетки ВРН рекомендуется изготавливать площадью не более 2 м². При размере более 2 м² решетка изготавливается из составных частей.

Имеется возможность оснастить решетку адаптером для соединения с воздуховодом и сеткой для защиты воздуховода от грызунов и посторонних предметов.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

Файлы для скачивания


rfa	GR_Решетка_ВРН(У)_Выброс_R21.rfa	864 KB	Revit 2021
rfa	GR_Решетка_ВРН(У)_Воздухозабор_R21.rfa	864 KB	Revit 2021
doc	Прочтите меня.doc	42 KB	—
pdf	ВРН.pdf	2.0 MB	—

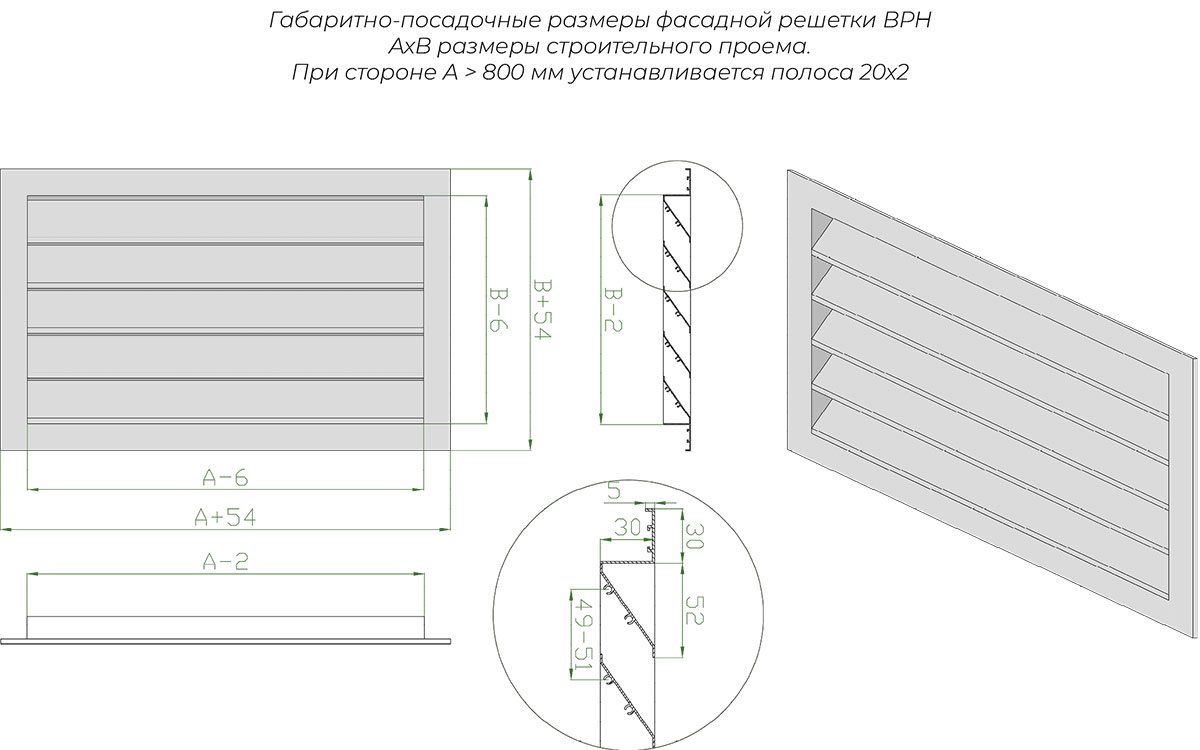

jpg	naruzhnaya_ventilyacionnaya_reshetka_vrn_chertezh.jpg	86 KB	—

Типоразмеры (2)

Наименование	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	ВРН	ВРН-У	КЖС	Марка Тип	Масса Тип	Описание
ВРН	Наружная вентиляционная выбросная решетка ВРН	000001	Решетка ВРН	True	False	0.41	ВРН_Mark	ВРН_M	Жалюзийная решетка ВРН предназначена для забора воздуха и его выброса. Устанавливается на фасаде здания для обеспечения вентиляции и защиты внутреннего пространства от попадания атмосферных осадков. Решетка представляет собой рамку из уголка 30х30 мм и неподвижно закрепленных в неё Z-образных ламелей под углом 35˚.
ВРН-У	Наружная вентиляционная вытяжная решетка ВРН-У	002022	Решетка ВРН-У	False	True	0.406	ВРН-У_Mark	ВРН-У_M	Усиленная вентиляционная решетка ВРН-У предназначена для забора воздуха и удаления отработанного воздуха из помещения, может применяться в вентиляционных системах любой сложности. Рамка решетки выполнена из усиленного уголка 45х45 мм. Горизонтальные жалюзи Z-образной формы имеют неизменный угол наклона 35˚ к плоскости рамки.

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Автор ADSK Автор	THE GRILLES
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО "ВЕНТРЕШЕТКИКОМ"
GR_Материал решетки	Алюминий, RAL 9016M, белый
