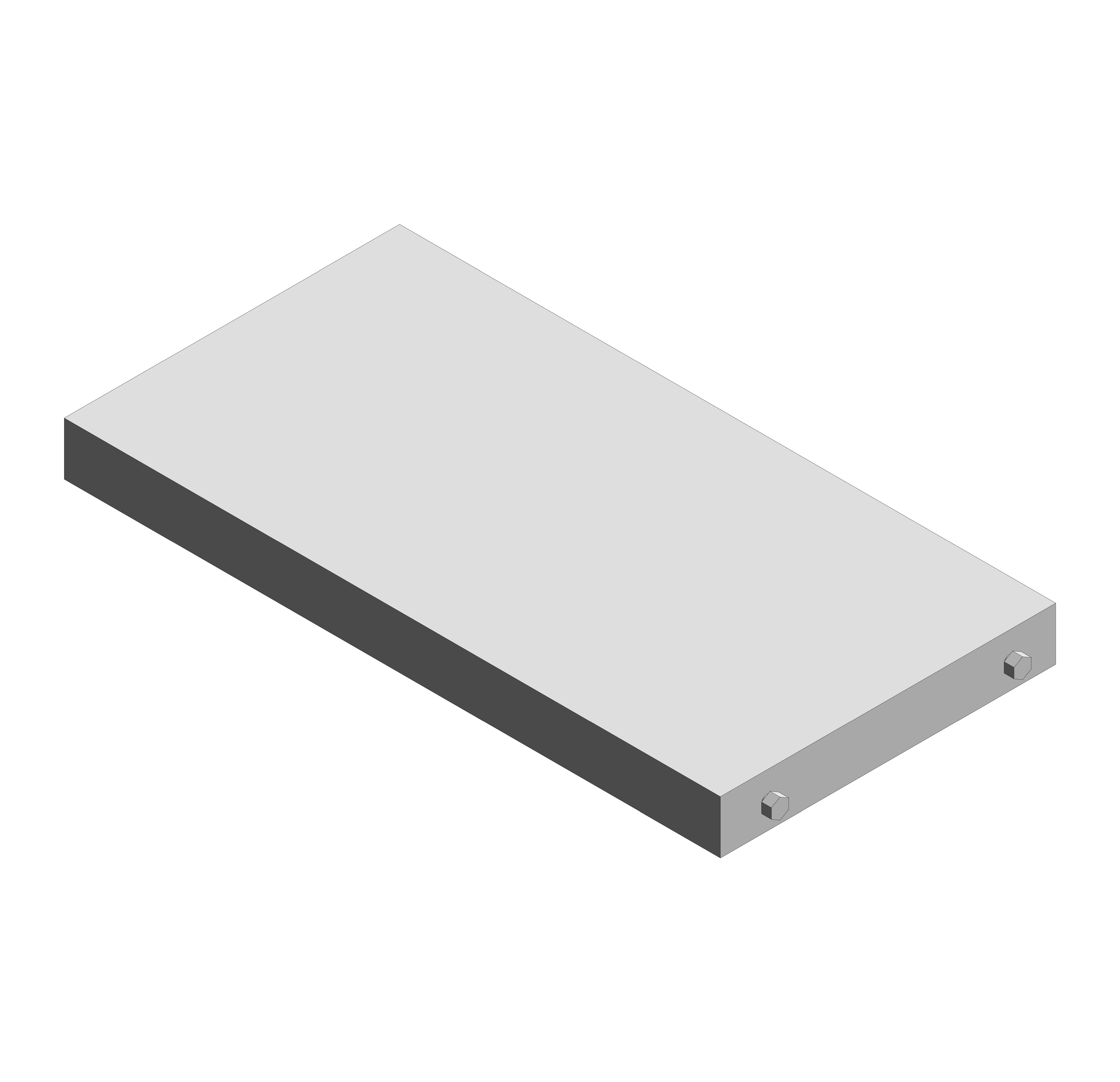

Полка стационарная "С" профиль

Name: Полка стационарная "С" профиль
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Основные характеристики_x000D_ • установка на L- или C-образный профиль;_x000D_ • максимальная нагрузка до 150 кг;_x000D_ • крепление на боковые плоскости_x000D_ 19-дюймовых монтажных профилей;_x000D_ • изготовлены из стального проката толщиной_x000D_ 1,5 мм;_x000D_ • окрашены методом нанесения полимернопорошкового покрытия RAL 9005 или RAL 7035.

Файлы для скачивания


rvt	kns_vzryvozashchishchennoeoborudovanie_shkafyram_codnetone_dkc.rvt	299.1 MB	Revit 2019
rfa	kns_polkastacionarnaya_dkc.rfa	464 KB	Revit 2019
ifc	kns_polkastacionarnaya_dkc.ifc	144 KB	IFC2X3
txt	kns_polkastacionarnaya_dkc.txt	24 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.1 MB	—

Типоразмеры (13)

Наименование	Масса ADSK Масса	Материал ADSK Материал	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
253мм_L профиль_для 600_RAL 7035	2.64	DKC_Сталь_Светло-серый	Полка стационарная "L" профиль глубина 253мм RAL7035	R5RFLIT60	Полка стационарная "L" профиль глубина 253мм RAL7035
253мм_C профиль_для 600_RAL 7035	2.44	DKC_Сталь_Светло-серый	Полка стационарная "С" профиль глубина 253мм RAL7035	R5RFCIT60	Полка стационарная "С" профиль глубина 253мм RAL7035
453мм_C профиль_для 800_RAL 7035	4.66	DKC_Сталь_Светло-серый	Полка стационарная "С" профиль глубина 453мм RAL7035	R5RFCIT80	Полка стационарная "С" профиль глубина 453мм RAL7035
453мм_L профиль_для 800_RAL 7035	4.18	DKC_Сталь_Светло-серый	Полка стационарная "L" профиль глубина 453мм RAL7035	R5RFLIT80	Полка стационарная "L" профиль глубина 453мм RAL7035
853мм_L профиль_для 1200_RAL 7035	5.64	DKC_Сталь_Светло-серый	Полка стационарная "L" профиль глубина 853мм RAL7035	R5RFLIT100	Полка стационарная "L" профиль глубина 853мм RAL7035

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Полка стационарная
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
ETIM Article Class	EC002620
Изготовитель	DKC
