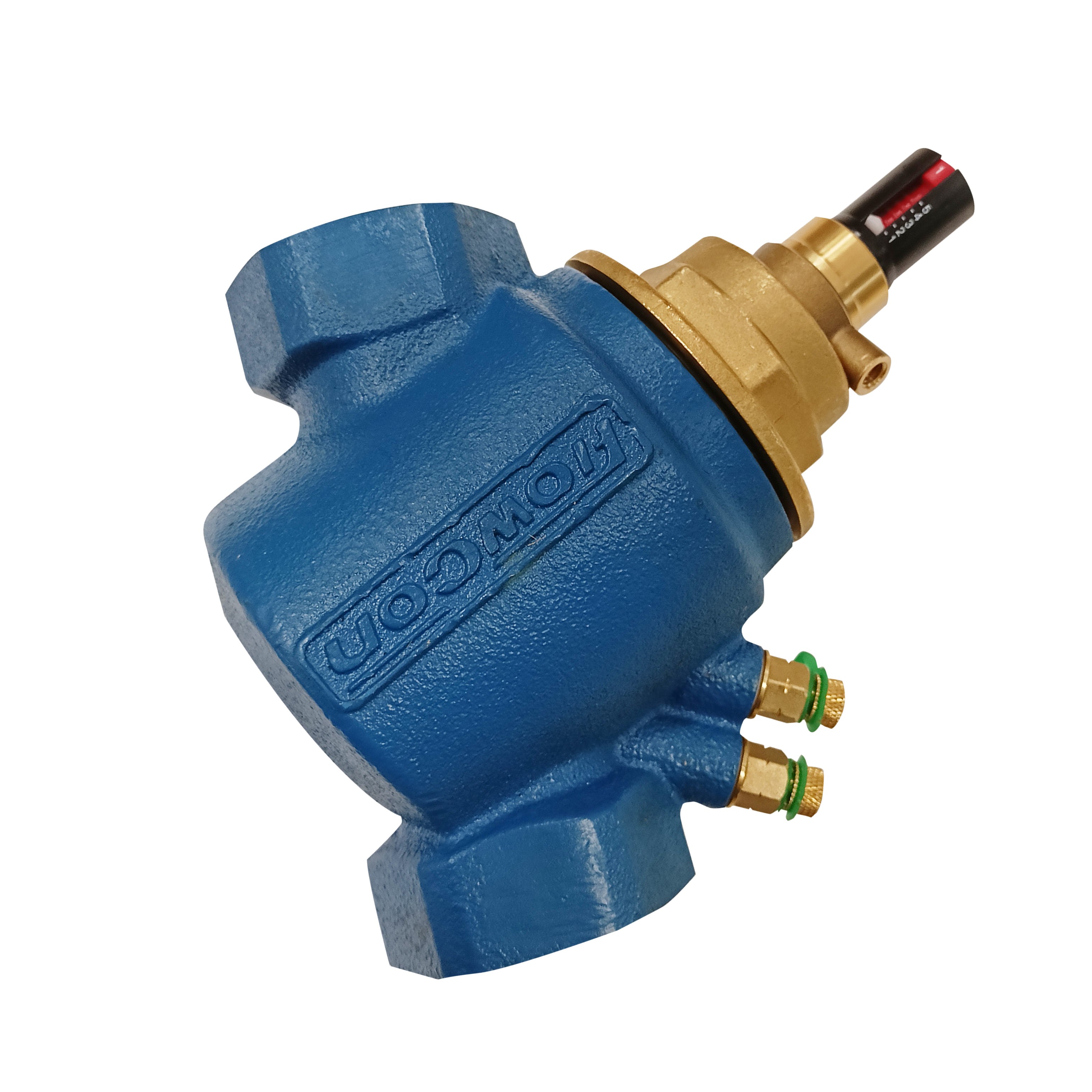

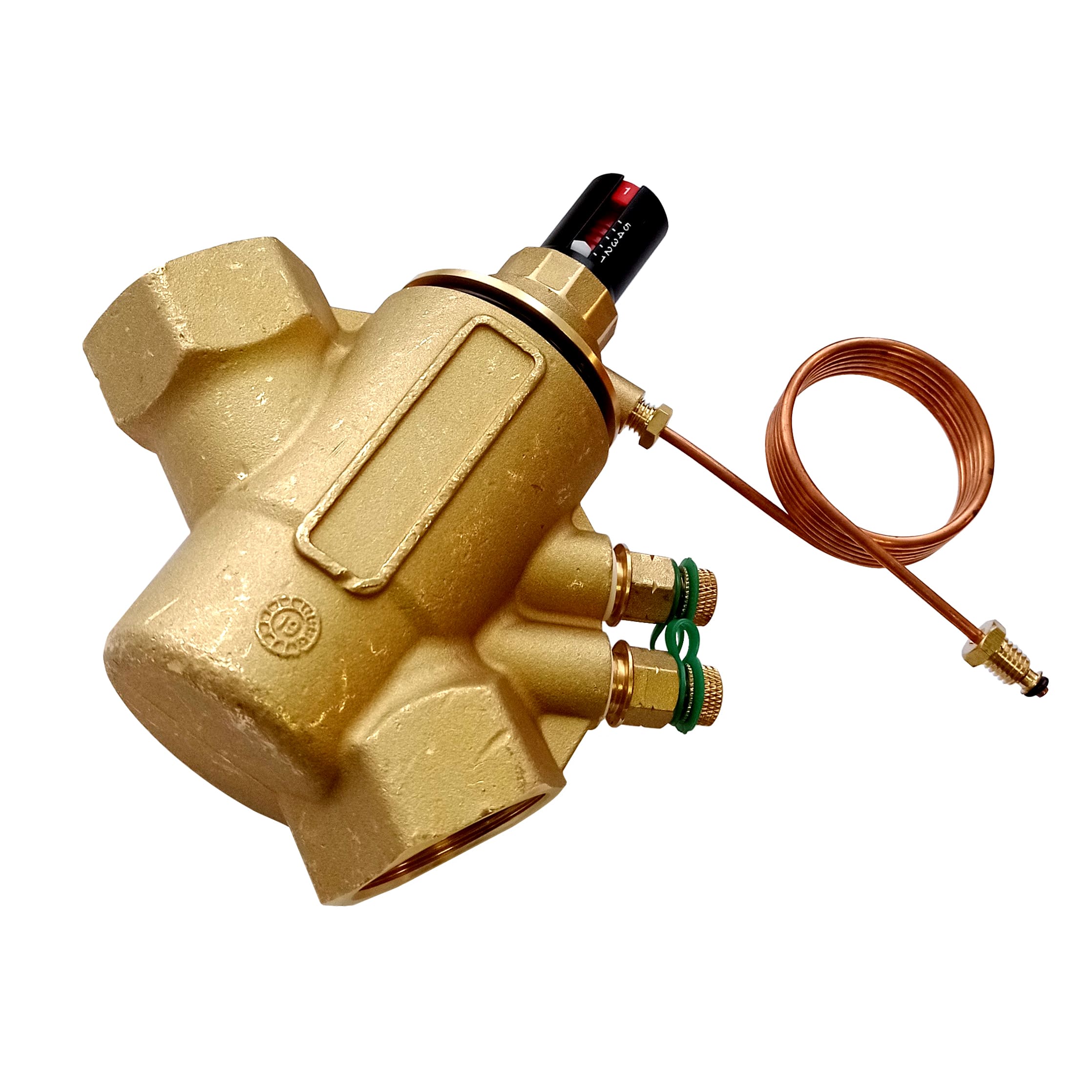

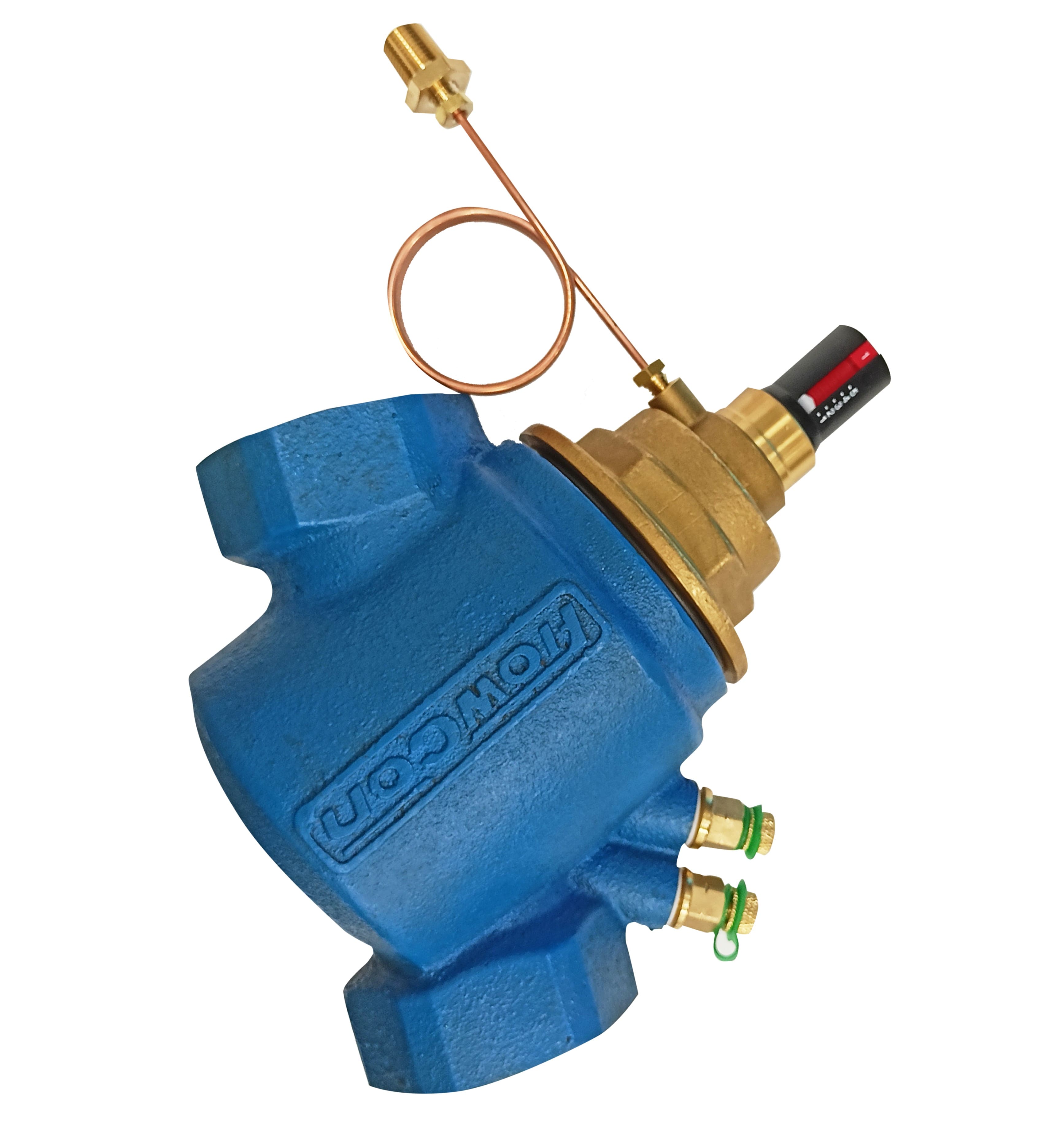

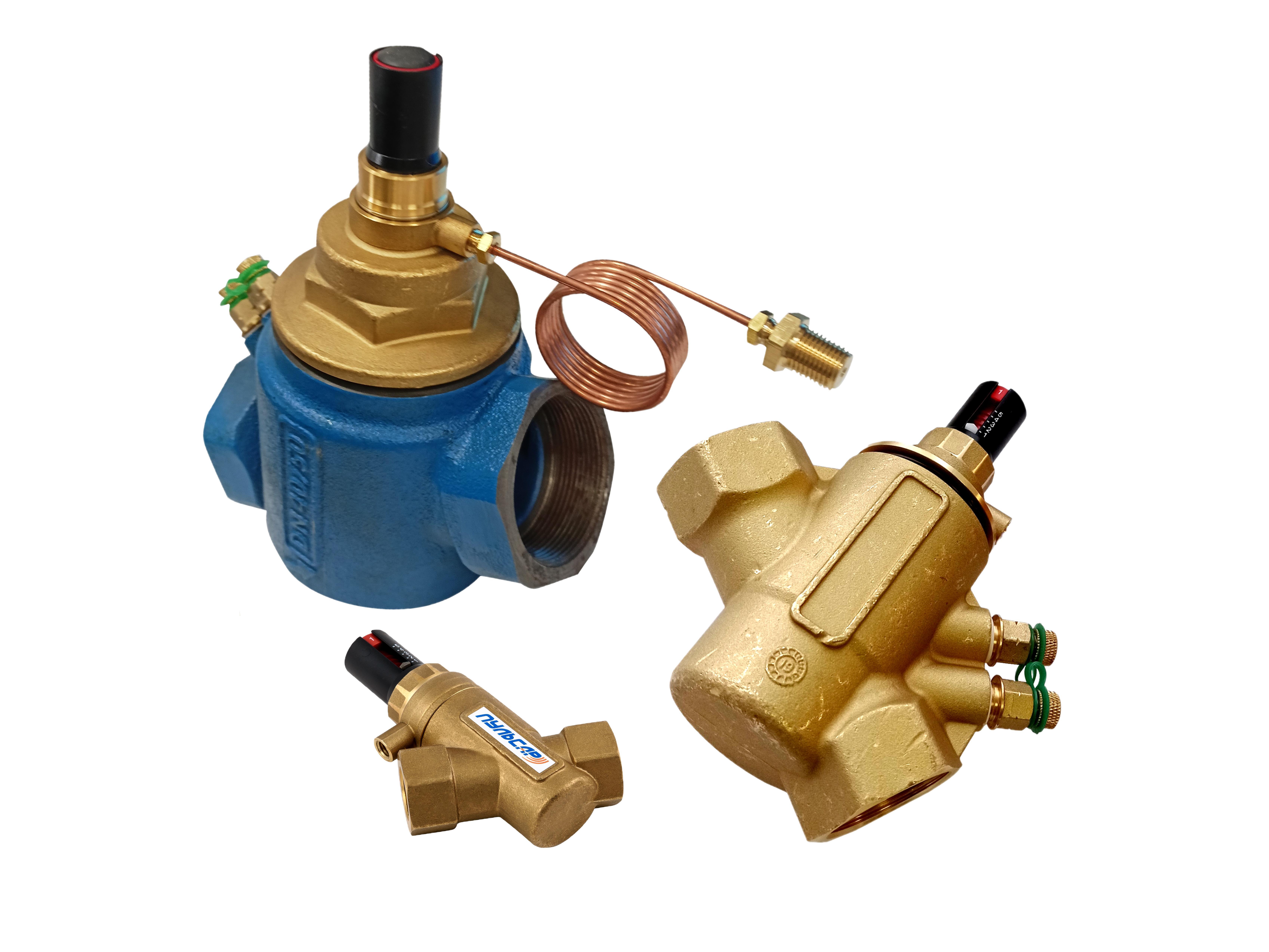

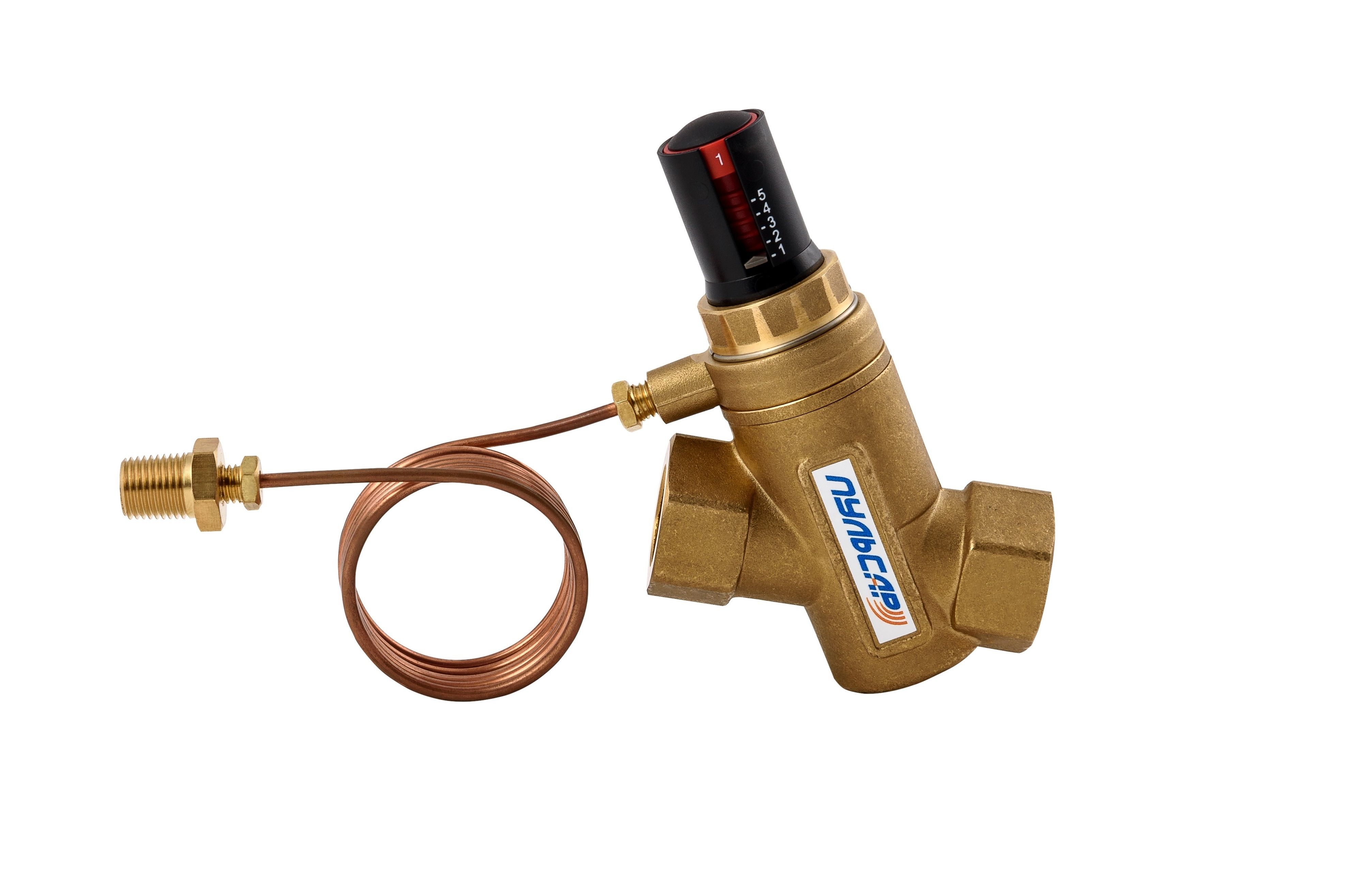

Регуляторы перепада давления «Пульсар РПД» Ду15-50

Name: Регуляторы перепада давления «Пульсар РПД» Ду15-50
Brand: ТЕПЛОВОДОХРАН

Обновлено в 2025 году

Описание

Клапаны «Пульсар РПД» представляют собой серию регуляторов перепада давления с внешней настройкой. Назначение данных клапанов — регулировать перепад давления и тем самым избегать возникновение шумов на подконтрольных участках. Картридж РПД может быть установлен в разных вариантах корпусов, что позволяет удовлетворять различные требования заказчика и проводить сервисное обслуживание клапана без его демонтажа с трубопровода.

Картридж РПД имеет запатентованную двойную пружинную конструкцию, обеспечивающую регулировку широкого диапазона перепада давления. Настройка значения ΔP, необходимого для контролируемой подсистемы, производится извне и легко регулируется даже тогда, когда клапан находится в рабочем состоянии.
Основное назначение клапана «Пульсар РПД» — управление широким диапазоном перепада давления ΔP.
Клапан прост в настройке, установке и обслуживании, что достигается благодаря картриджной конструкции.

Файлы для скачивания


rfa	regulyatorperepadadavleniyadu15-50nippeli.rfa	476 KB	Revit 2019

Типоразмеры (5)

Наименование	Kv/Cv	Kvs/Cvs	bt Масса	Диапазон расхода
Регулятор перепада давления «Пульсар РПД» Ду15	2,8 м3/час	3,7 м3/час	0.66	15-2000 л/ч
Регулятор перепада давления «Пульсар РПД» Ду20	2,8 м3/час	3,7 м3/час	0.62	15-2000 л/ч
Регулятор перепада давления «Пульсар РПД» Ду25	2,8 м3/час	3,7 м3/час	0.66	15-2000 л/ч
Регулятор перепада давления «Пульсар РПД» Ду32	20 м3/час	26 м3/час	1.78	15-5980 л/ч
Регулятор перепада давления «Пульсар РПД» Ду40	39.2 м3/час	51 м3/час	3.84	15-14000 л/ч

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Латунь
Сайт производителя	Перейти
Документация	Перейти
Общие характеристики
Завод-изготовитель ADSK_Завод-изготовитель	ООО НПП «ТЕПЛОВОДОХРАН»
Капиллярная трубка	Ø 3 мм, длина 1.0 м, медь
Концевые соединения	внутренние резьбовые соединения
Максимальный рабочий ΔP	400 кПа
Материал Корпус	ADSK_Металл_Латунь
