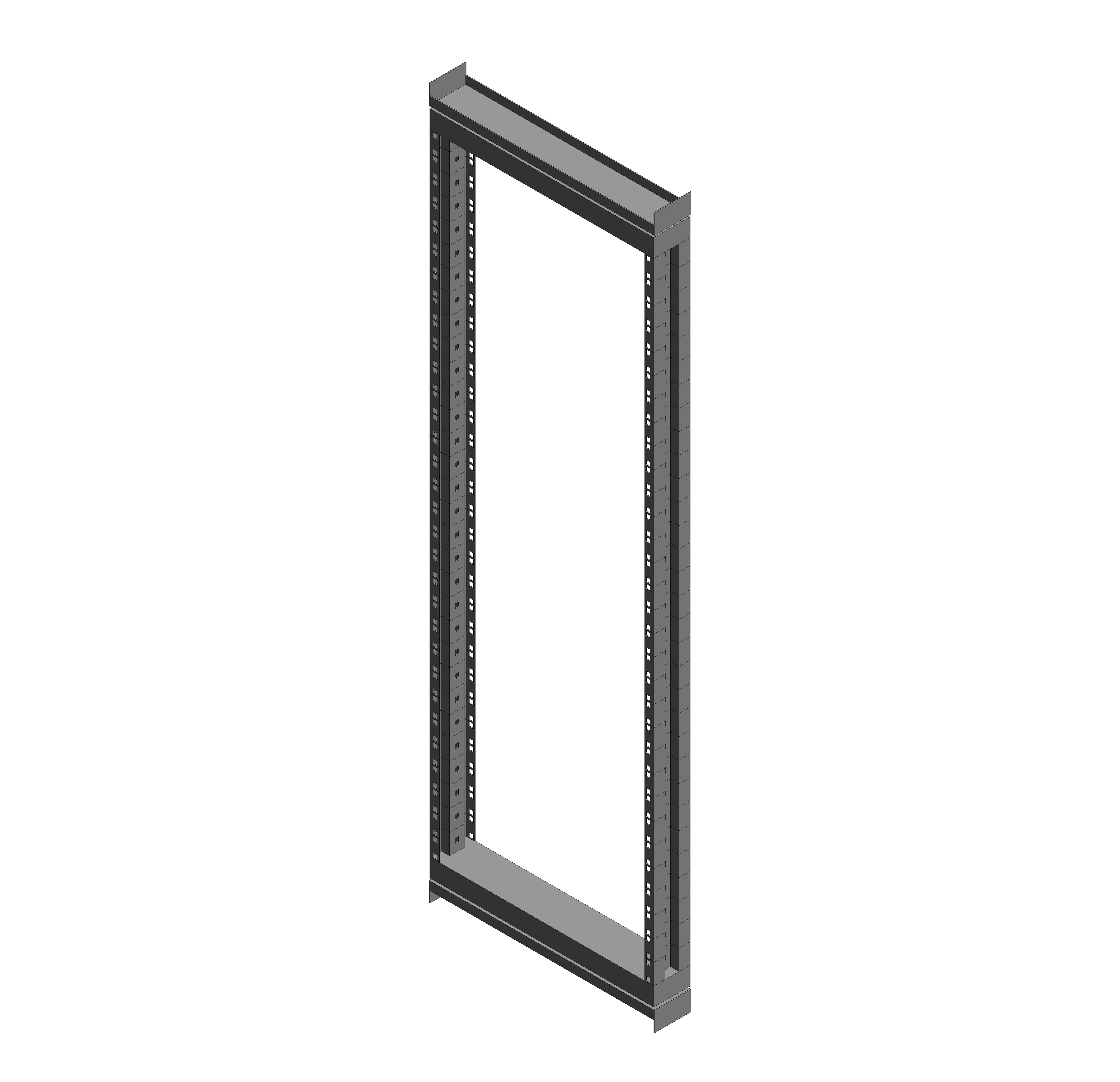

Рама поворотная для 19" оборудования в корпуса DAE/CQE

Name: Рама поворотная для 19" оборудования в корпуса DAE/CQE
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Основные характеристики_x000D_ • изготавливается из стали толщиной 1,5 мм;_x000D_ • имеет возможность регулировки по глубине;_x000D_ • угол открытия рамы - 110°, максимальная_x000D_ глубина оборудования – до 300 мм;_x000D_ • поставляется в комплекте с монтажными_x000D_ аксессуарами;_x000D_ • совместима со шкафами высотой 800 и_x000D_ шириной 600 мм;_x000D_ • окрашены методом нанесения полимернопорошкового покрытия RAL 9005 или RAL 7035.

Файлы для скачивания


rvt	kns_vzryvozashchishchennoeoborudovanie_shkafyram_codnetone_dkc.rvt	299.1 MB	Revit 2019
rfa	kns_ramapovorotnayadae_cqe_dkc.rfa	624 KB	Revit 2019
ifc	kns_ramapovorotnayadae_cqe_dkc.ifc	11.5 MB	IFC2X3
txt	kns_ramapovorotnayadae_cqe_dkc.txt	34 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.1 MB	—

Типоразмеры (16)

Наименование	Группирование ADSK Группирование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	U	Глухой профиль слева	Глухой профиль справа	Центрированная рама
31U 1600мм Ш=600мм	Поворотная рама 19"	10.36	Рама поворотная 31U 1600мм для 19" оборудования в корпуса DAE/CQE Ш=600мм	R5TIE1660	Рама поворотная 31U 1600мм для 19" оборудования в корпуса DAE/CQE Ш=600мм	31	False	False	False
35U 1800мм Ш=600мм	Поворотная рама 19"	10.62	Рама поворотная 35U 1800мм для 19" оборудования в корпуса DAE/CQE Ш=600мм	R5TIE1860	Рама поворотная 35U 1800мм для 19" оборудования в корпуса DAE/CQE Ш=600мм	35	False	False	False
40U 2000мм Ш=600мм	Поворотная рама 19"	11.5	Рама поворотная 40U 2000мм для 19" оборудования в корпуса DAE/CQE Ш=600мм	R5TIE2060	Рама поворотная 40U 2000мм для 19" оборудования в корпуса DAE/CQE Ш=600мм	40	False	False	False
44U 2200мм Ш=600мм	Поворотная рама 19"	12.54	Рама поворотная 44U 2200мм для 19" оборудования в корпуса DAE/CQE Ш=600мм	R5TIE2260	Рама поворотная 44U 2200мм для 19" оборудования в корпуса DAE/CQE Ш=600мм	44	False	False	False
31U 1600мм Ш= 800мм	Поворотная рама 19"	0	Рама поворотная 31U 1600мм для 19" оборудования в корпуса DAE/CQE Ш=800мм	R5TIE1680	Рама поворотная 31U 1600мм для 19" оборудования в корпуса DAE/CQE Ш=800мм	31	False	True	False

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	DKC_Сталь_Серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
ETIM Article Class	EC002517
Изготовитель	DKC
