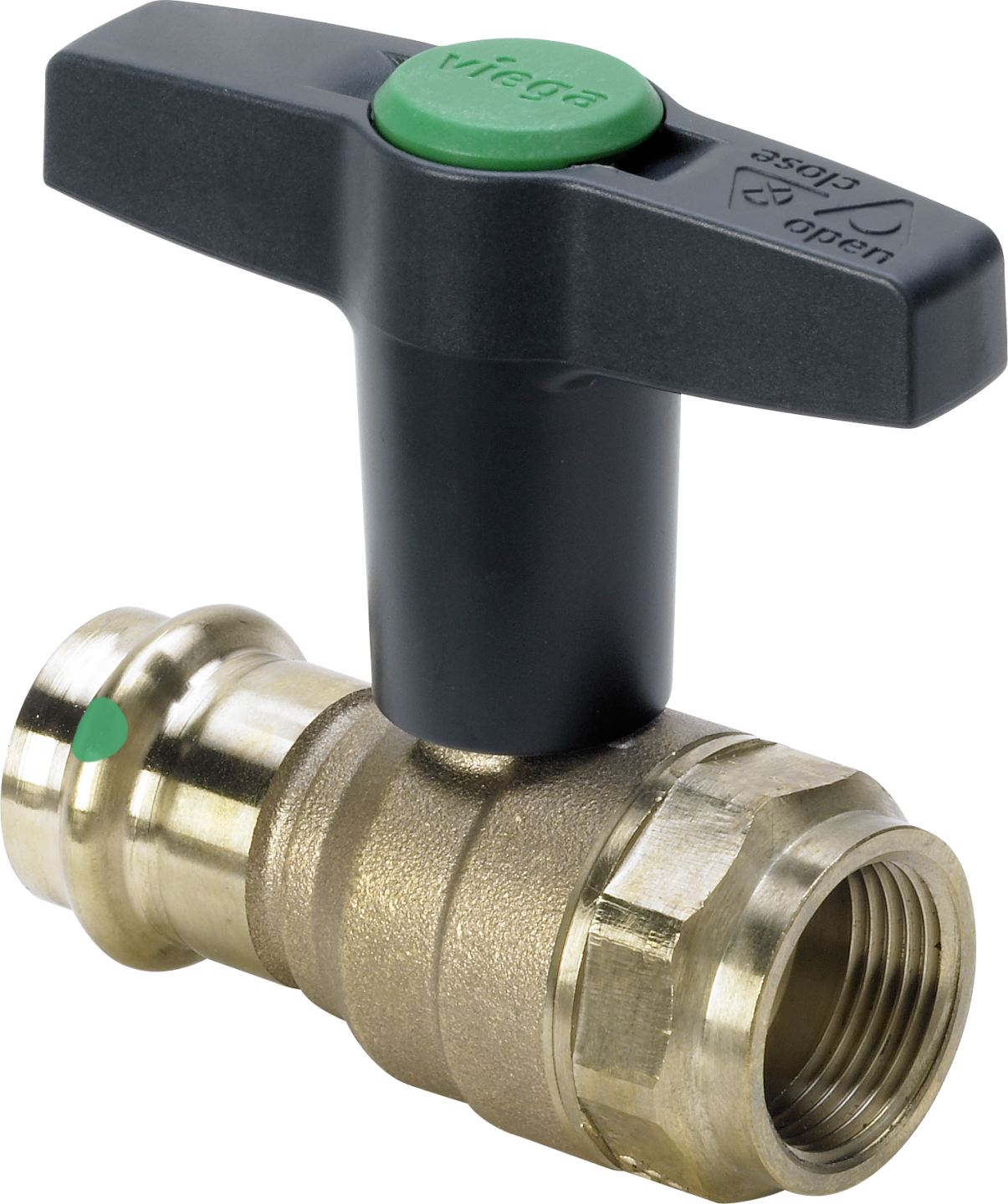

Шаровой кран Easytop (раструб — внутренняя резьба под ключ) (2275.4)

Name: Шаровой кран Easytop (раструб — внутренняя резьба под ключ) (2275.4)
Brand: Viega

Обновлено в 2021 году

Описание

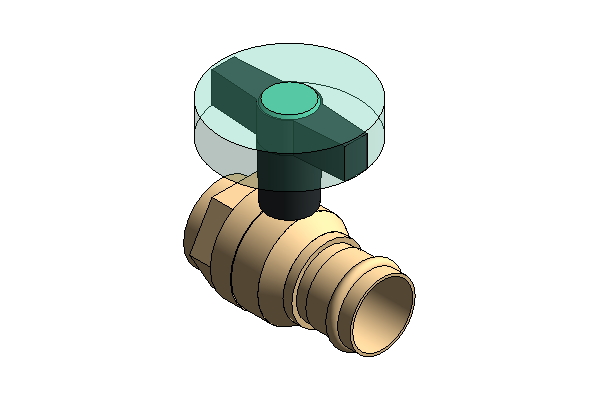

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.
Запорные вентили и шаровые краны из нержавеющей стали или бронзы для систем питьевого водоснабжения и отопления.

Файлы для скачивания


rvt	viega_modeliispecifikacii_sanpressinox.rvt	47.7 MB	Revit 2019
rfa	viega_sharovyykran_easytop_2275-4.rfa	580 KB	Revit 2019
ifc	2275-4.ifc	1.1 MB	IFC2X3
pdf	viega_instrukciyaporabotesmodelyu_sanpressinox_v1.1.pdf	1.2 MB	—
dyn	viega_marka_artikul_naimenovanie_v2.dyn	322 KB	—

Типоразмеры (7)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	VG DN1	VG DN2	VG Резьба
Шаровой кран Easytop DN 13xRp 1/2 (d 15xRp 1/2)	0.21	Шаровой кран Easytop DN 13xRp 1/2 (d 15xRp 1/2)	13 мм	746759	15 мм	15 мм	Rp 1/2
Шаровой кран Easytop DN 15xRp 1/2 (d 18xRp 1/2)	0.215	Шаровой кран Easytop DN 15xRp 1/2 (d 18xRp 1/2)	15 мм	746766	15 мм	15 мм	Rp 1/2
Шаровой кран Easytop DN 20xRp 3/4 (d 22xRp 3/4)	0.293	Шаровой кран Easytop DN 20xRp 3/4 (d 22xRp 3/4)	20 мм	746773	20 мм	20 мм	Rp 3/4
Шаровой кран Easytop DN 25xRp 1 (d 28xRp 1)	0.487	Шаровой кран Easytop DN 25xRp 1 (d 28xRp 1)	25 мм	746780	25 мм	25 мм	Rp 1
Шаровой кран Easytop DN 32xRp 1 1/4 (d 35xRp 1 1/4)	0.742	Шаровой кран Easytop DN 32xRp 1 1/4 (d 35xRp 1 1/4)	32 мм	746797	32 мм	32 мм	Rp 1 1/4

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Марка ADSK Марка	2275.4
Материал ADSK Материал	VIEGA_Бронза
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Viega
