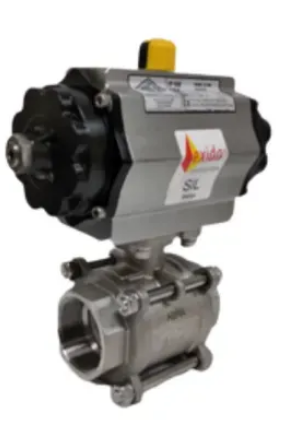

Шаровые краны полнопроходные муфтовые (резьбовые) с ISO фланцем нержавеющие из AISI316/PTFE, 3PC, ABRA-BV-11, DN8-100, PN40 с пневмоприводом, одностороннего или двустороннего действия на 6 бар / SS316 Stainless steel ball valves with pneumatic actuator

Name: Шаровые краны полнопроходные муфтовые (резьбовые) с ISO фланцем нержавеющие из AISI316/PTFE, 3PC, ABRA-BV-11, DN8-100, PN40 с пневмоприводом, одностороннего или двустороннего действия на 6 бар / SS316 Stainless steel ball valves with pneumatic actuator
Brand: ABRA - АБРА

Обновлено 5 месяцев назад

Описание

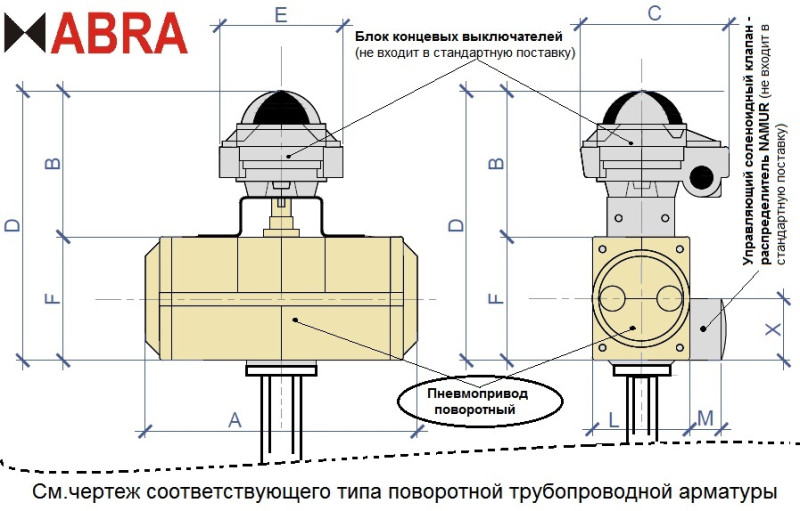

Шаровые краны полнопроходные 3PC с рукояткой и ISO фланцем для установки приводов муфтовые (резьбовые) нержавеющие из стали AISI316 = CF8M DN8-100 PN40 внутренняя резьба/внутренняя резьба ABRA-BV-11 . DN8, DN10, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 с пневмоприодами одностороннего или двустороннего действия на 6 бар

Файлы для скачивания


rfa	КранШаровыйПолнопроходнойРезьбовой(муфтовый)ISОФланцем_Пневмопривод_ABRA-BV11-008-100_PN40.rfa	1.5 MB	Revit 2019
rfa	REVIT-ABRA-BV.11_DN8-100_PN40_ISO-F_handle.rfa	1.1 MB	Revit 2018
txt	КранШаровыйПолнопроходнойРезьбовой(муфтовый)ISОФланцем_Пневмопривод_ABRA-BV11-008-100_PN40.txt	16 KB	—

Типоразмеры (11)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Kv
ABRA-BV11-008 PN40	0.5	Шаровый кран резьбовой (муфтовый) полнопроходной c ISO верхним фланцем ABRA-BV11-008 PN40	8 мм	ABRA-BV11-008 PN40	10.0 м³/ч
ABRA-BV11-010 PN40	0.5	Шаровый кран резьбовой (муфтовый) полнопроходной c ISO верхним фланцем ABRA-BV11-010 PN40	10 мм	ABRA-BV11-010 PN40	14.0 м³/ч
ABRA-BV11-015 PN40	0.548	Шаровый кран резьбовой (муфтовый) полнопроходной c ISO верхним фланцем ABRA-BV11-015 PN40	15 мм	ABRA-BV11-015 PN40	18.9 м³/ч
ABRA-BV11-020 PN40	0.755	Шаровый кран резьбовой (муфтовый) полнопроходной c ISO верхним фланцем ABRA-BV11-020 PN40	20 мм	ABRA-BV11-020 PN40	47.1 м³/ч
ABRA-BV11-025 PN40	1.005	Шаровый кран резьбовой (муфтовый) полнопроходной c ISO верхним фланцем ABRA-BV11-025 PN40	25 мм	ABRA-BV11-025 PN40	66.0 м³/ч

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ABRA TM
Материал наименование ADSK_Материал наименование	Сталь AISI316
PN	40.0 МПа
