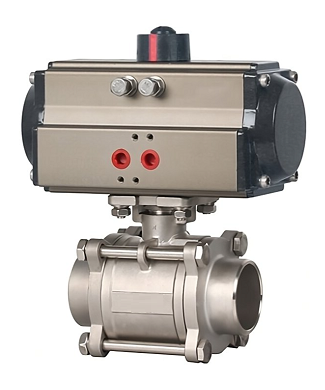

Шаровые краны полнопроходные под приварку с ISO фланцем нержавеющие из AISI316/PTFE, 3PC, ABRA-BV-61, DN8-100, PN40 с пневмоприводом одностороннего или двустороннего действия / SS316 Stainless steel ball valves with pneumatic actuator
Обновлено 5 месяцев назадОписание
Файлы для скачивания
| rfa | КранШаровыйПолнопроходнойСваркаISОФланцем_Пневмопривод_ABRA-BV61-008-100_PN40.rfa | 1.4 MB | Revit 2019 | |
| rfa | REVIT-ABRA-BV61_DN8-100__PN40_ISO-F_handle.rfa | 1.8 MB | Revit 2018 | |
| txt | КранШаровыйПолнопроходнойСваркаISОФланцем_Пневмопривод_ABRA-BV61-008-100_PN40.txt | 15 KB | — |
Типоразмеры (11)
| Наименование | Масса ADSK Масса | Наименование ADSK Наименование | Диаметр условный ADSK_Диаметр условный | Код изделия ADSK_Код изделия | Kv |
|---|---|---|---|---|---|
| ABRA-BV61-008 PN40 | 0.5 | Шаровый кран сварка/сварка стандартные патрубки полнопроходной c ISO верхним фланцем ABRA-BV61-008 PN40 | 8 мм | ABRA-BV61-008 PN40 | 10.0 м³/ч |
| ABRA-BV61-010 PN40 | 0.5 | Шаровый кран сварка/сварка стандартные патрубки полнопроходной c ISO верхним фланцем ABRA-BV61-010 PN40 | 10 мм | ABRA-BV61-010 PN40 | 14.0 м³/ч |
| ABRA-BV61-015 PN40 | 0.548 | Шаровый кран сварка/сварка стандартные патрубки полнопроходной c ISO верхним фланцем ABRA-BV61-015 PN40 | 15 мм | ABRA-BV61-015 PN40 | 18.9 м³/ч |
| ABRA-BV61-020 PN40 | 0.755 | Шаровый кран сварка/сварка стандартные патрубки полнопроходной c ISO верхним фланцем ABRA-BV61-020 PN40 | 20 мм | ABRA-BV61-020 PN40 | 47.1 м³/ч |
| ABRA-BV61-025 PN40 | 1.005 | Шаровый кран сварка/сварка стандартные патрубки полнопроходной c ISO верхним фланцем ABRA-BV61-025 PN40 | 25 мм | ABRA-BV61-025 PN40 | 66.0 м³/ч |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Трубопроводная арматура |
| Материалы | Нержавеющая сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ABRA TM |
| Материал наименование ADSK_Материал наименование | Сталь AISI316 |
| PN | 40.0 МПа |
