Сигнализатор магнитоконтактный СМК-14 АТФЕ.425119.169

Сигнализатор магнитоконтактный СМК-14 предназначен для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей извещения о тревоге на пульт централизованного наблюдения, прибор приёмно-контрольный или концентратор размыканием шлейфа сигнализации контактами встроенного геркона.
Сигнализатор предназначен для открытой установки на поверхности охраняемой конструкции.

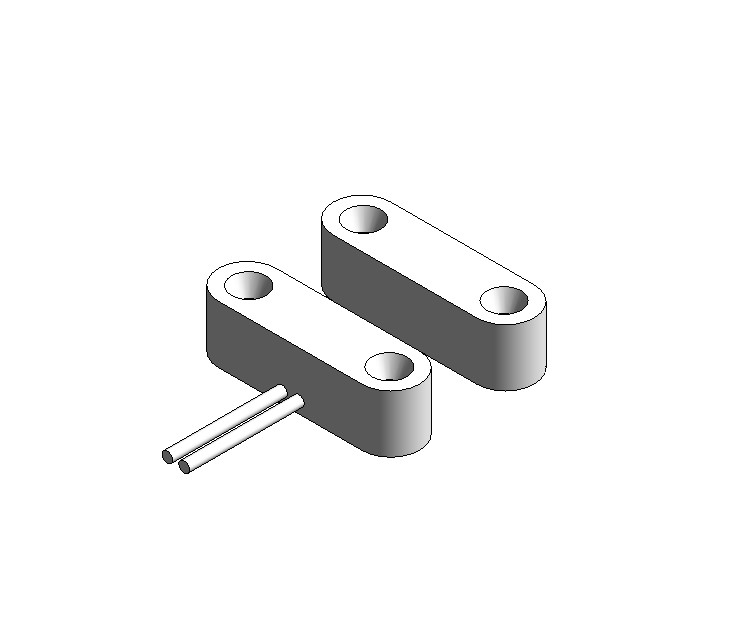

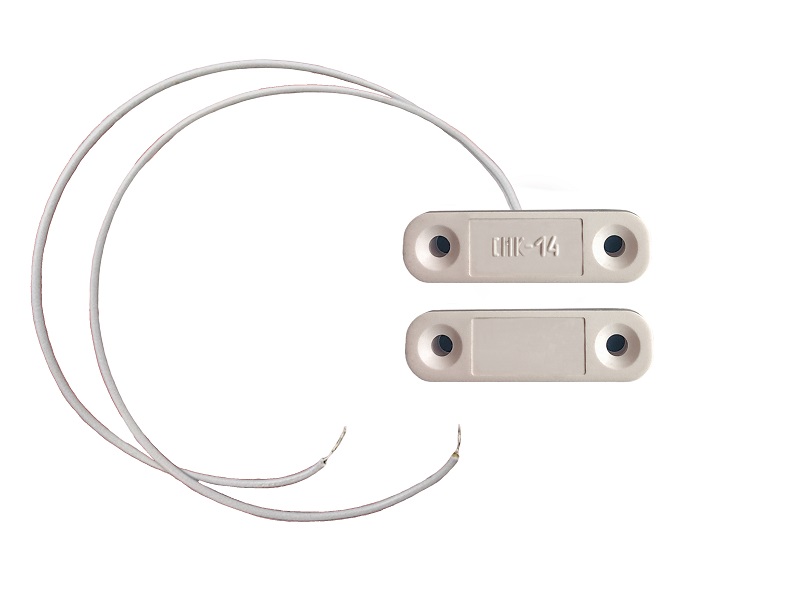

Сигнализатор конструктивно состоят из двух блоков: исполнительного (магнитоуправляемого датчика) и задающего (управляющего магнита), заключенных в пластиковые корпуса. Из магнитоуправляемого датчика выведены два многожильных провода длиной 0,19*м для подключения к ШС. Полярность подключения к ШС значения не имеет.
При расположении исполнительного и задающего блоков СМК-14 на расстоянии между ними 12 мм и менее контакты исполнительного блока находятся в замкнутом состоянии.
При расположении блоков СМК-14 на расстоянии между ними 45 мм и более контакты исполнительного блока находятся в разомкнутом состоянии.
Вид климатического исполнения 02 по ГОСТ 15150 (в диапазоне рабочих температур от -50 до +50°С).
Число срабатываний контактов датчика в режиме коммутации постоянного тока в диапазоне от 0.01 А до 0.05 А и напряжений от 10 В до 50 В не менее 106 при максимальной мощности 10Вт.
Выходное электрическое сопротивление контактов датчика не более 0.5 Ом при замкнутых контактах,
не менее 100 кОм при разомкнутых контактах.
Минимальное значение силы постоянного или переменного тока 0.001 А
Максимальное значение силы постоянного или переменного тока 0.5 А
Минимальное значение коммутируемого напряжения 0.02 В
Максимальное значение коммутируемого напряжения постоянного тока 72 В
Максимальное значение коммутируемой мощности 10 Вт
Сигнализатор сохраняет работоспособность при температуре окружающего воздуха от -50°С до +50°С и относительной влажности до 98% при температуре +35°С без конденсации влаги.
Степень защиты оболочки по ГОСТ 14254-2015 IP44
Сигнализатор рассчитан на непрерывную круглосуточную работу.
