Светильник «Магистраль v3.0 Мультилинза» для автодорожного освещения, PromLED

Экструдированные консольные светильники для наружного освещения

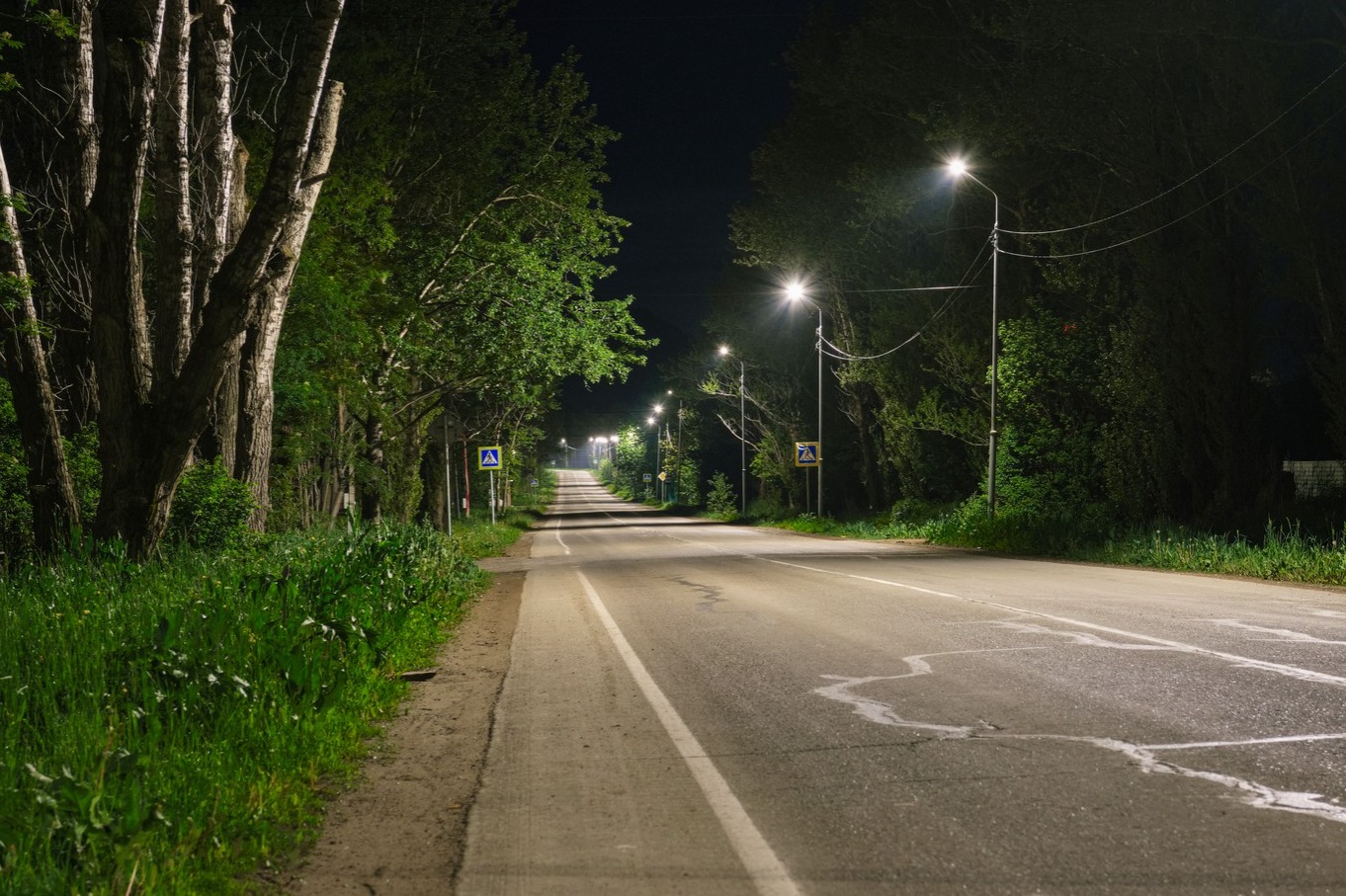

Светильники семейства Магистраль v3.0 Мультилинза разработаны в соответствии с требованиями ГОСТ Р ИСО 9001‑2015 и адаптированы для использования в BIM‑проектировании. Модель оптимально подходит для автомагистралей, федеральных трасс и дорог местного значения, улиц, кварталов и площадей, наружных территорий промышленных объектов и придомовых территорий. Конфигурация изделия гибко настраивается под проект: доступны изменения габаритных размеров, светотехнических и электрических параметров, вариантов крепления и комплектации аксессуарами.

Бесплатный проект освещения

Позвоните или напишите — инженеры‑светотехники PromLED проконсультируют и поделятся экспертизой по освещению вашего объекта.

Вы получите: Светотехнический расчет в DIALux с подборкой оптимальных решений и моделированием светового поля.

Мы покажем: Визуализации концепций и сценарии работы освещения с интеграцией в АСУО INTEGRA.

«Магистраль v3.0 Мультилинза» — серия уличных светодиодных светильников с экструдированным корпусом, линзами из УФ-стабилизированного поликарбоната.

Особенности конструкции

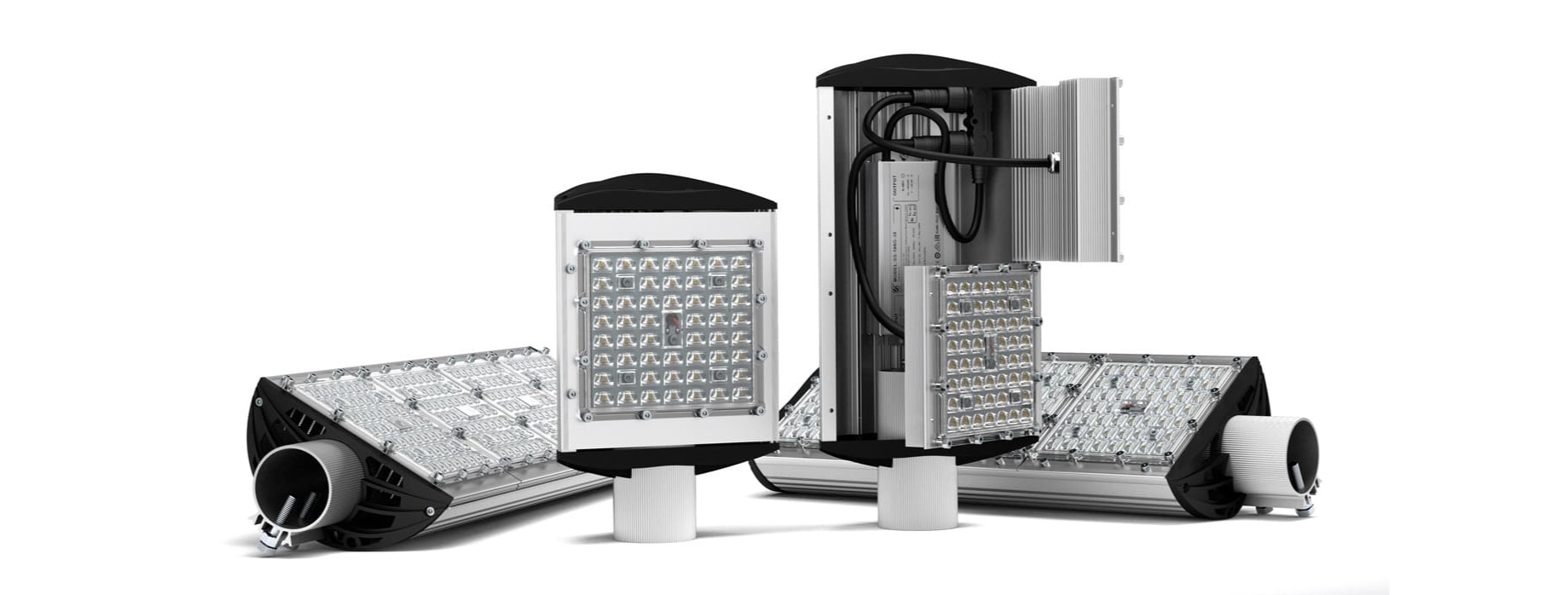

Экструдированный корпус изготовлен из анодированного алюминия и имеет 3 части:

• основание, на которое крепится светодиодный модуль. Оно имеет рёбра охлаждения с большой площадью отвода тепла от диодов;

• крышка корпуса полукруглой формы без рёбер – за счёт этого на ней не скапливаются снег, листья и прочие загрязнения. Для обслуживания оборудования крышку корпуса можно открывать прямо на месте установки светильника;

• крепёжная консоль.

SMD-светодиоды работают при низких токах (50% от номинальных и ниже), что повышает эффективность светильника и увеличивает срок его службы.

Источник питания в металлическом корпусе, залитом теплопроводящим компаундом, защищен от микросекундных импульсов высокой энергии до 15 кВ.

Линза изготовлена из УФ-стабилизированного поликарбоната.

Технические характеристики

• Мощностной диапазон: 20-200 Вт;

• Световой поток: 3 290 - 35 000 лм;

• Цветовая температура: 3000K - 4000K - 5000K;

• Угол излучения: 60°, 155х70°, 135х55°, 90°, 120°;

• Степень защиты от пыли и влаги: IP67.

Крепление и монтаж

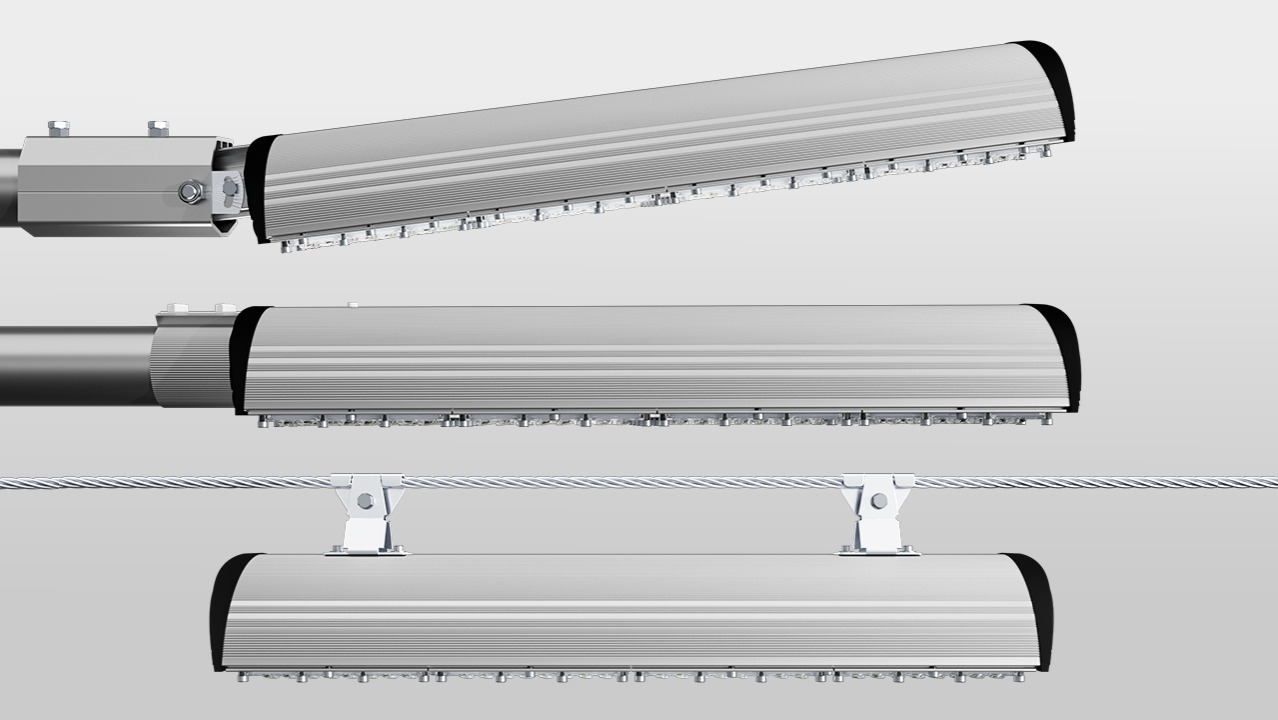

Базово светильники крепятся на консоль круглого сечения диаметром до 57 мм и не имеют возможности регулировки угла наклона.

Опционально возможна установка поворотной консоли для для изменения угла наклона светильника.
На выбор доступно 2 типа поворотных креплений — с регулировкой угла наклона светильника на ± 20° или ± 100°. Шаг регулировки угла наклона в обоих случаях — 5°.

В серии есть исполнения с креплением на трос-растяжку.
