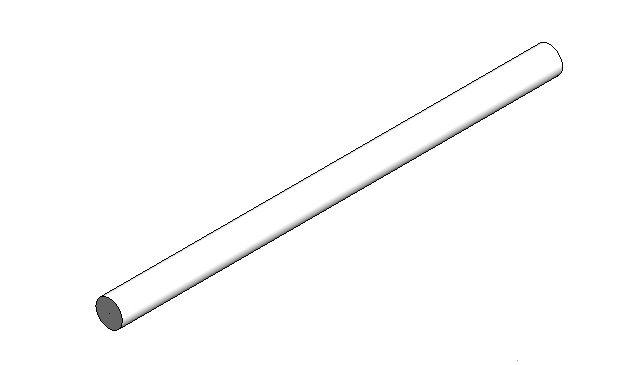

Труба термостабилизированная со cтекловолокном ClimatFaser SDR 7.4/ D20-25; SDR 9/ D 32-110; (PN 22), α – 0,04 мм/м·°C

Name: Труба термостабилизированная со cтекловолокном ClimatFaser SDR 7.4/ D20-25; SDR 9/ D 32-110; (PN 22), α – 0,04 мм/м·°C
Brand: Heisskraft

Обновлено в 2021 году

Описание

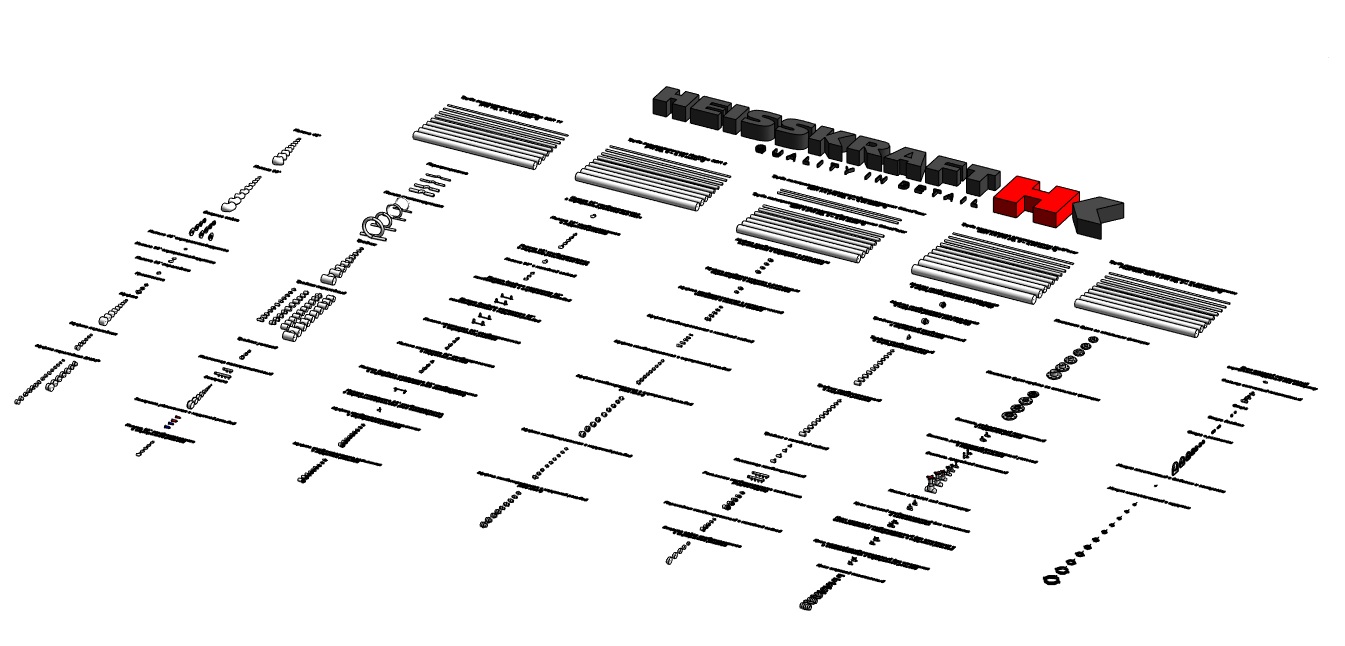

Версия Revit 2017. Представленное семейство моделей разработано с учетом технической документации компании HEISSKRAFT и правил оформления проектной/рабочей документации. Так же в каталоге разработаны все необходимые спецификации для автоматического подсчета номенклатуры всех изделий. Многослойная труба со стекловолоконным армирующим слоем. Изготовлена из рандом сополимера Borealis RA130Е-8427. Внешние слои - полипропилен, внутренний - компауд из полипропилена и стекловолокна.Номинальное рабочее давление - 20,4 атмосферы (2МПа). Маркировка - PN20.Максимальная рабочая температура - 90°C.Коэффициент теплового линейного удлинения - 0,04 мм/м·°С. Подходит для систем ХВС и ГВС (включая высокотемпературные системы).

Файлы для скачивания


rvt	bimlib_injenernoeoborudovanie_heisskraft.rvt	39.0 MB	Revit 2017
ifc	trubatermostabilizirovannayasocteklovoloknomclimatfasersdr7.4.ifc	51 KB	IFC2X3
ifc	trubatermostabilizirovannayasocteklovoloknomclimatfasersdr9.ifc	115 KB	IFC2X3
adsklib	heisskraft_bibliotekamaterialov.adsklib	159 KB	—
pdf	heisskraft_instruktsiya_po_rabote_s_modelyami.pdf	3.2 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Дополнительные изделия
Материалы	Полипропилен
Параметры в файлах моделей
Reference	Труба HEISSKRAFT полипропиленовая термостабилизированная со cтекловолокном ClimatFaser SDR 7.4
Reference	Труба HEISSKRAFT полипропиленовая термостабилизированная со cтекловолокном ClimatFaser SDR 7.4
Manufacturer	HEISSKRAFT
Manufacturer	HEISSKRAFT
Обозначение ADSK_Обозначение	ГОСТ 32415–2013
