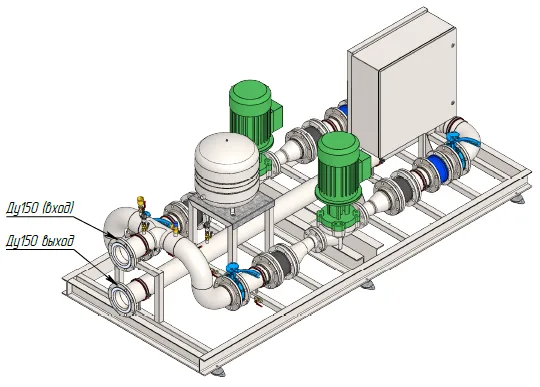

Установка насосная УНЗ-2-150-0000-01 (15 кВт)

Name: Установка насосная УНЗ-2-150-0000-01 (15 кВт)
Brand: РЕФКУЛ

Обновлено в 2020 году

Описание

Технические характеристики установки насосной УНЗ-2-150-0000-01:
1) Диаметр присоединительных патрубков: Ду150.
2) Расход: от 30 до 130 м3/ч
3) Свободный напор: от 330 до 350 кПа.
4) Мощность двигателя: 15 кВт.

Файлы для скачивания

Скачивание моделей этого производителя откроется 1 ноября: лимит на месяц исчерпан. Модели других производителей доступны.


dwg	УНЗ-2-150-1-00-01-15.00.00 СБ Установка насосная Ду150-1 2х80-170-15кВт-3D.dwg	53.4 MB	AutoCAD 2013
pdf	УНЗ-2-150-1-00-01-15.00.00 ГЧ Установка насосная Ду150-1 2х80-170-15кВт(Габарит_чертеж).pdf	1.7 MB	—
png	УНЗ-2-150-1-00-01-15.00.00 ГЧ Установка насосная Ду150-1 2х80-170-15кВт(Габарит_чертеж).png	1.7 MB	—
step	УНЗ-2-150-1-00-01-15.00.00 СБ Установка насосная Ду150-1 2х80-170-15кВт.step	84.7 MB	—
sat	УНЗ-2-150-1-00-01-15.00.00 СБ Установка насосная Ду150-1 2х80-170-15кВт.sat	85.1 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Насосное оборудование
Материалы	Сталь оцинкованная, Сталь, Изоляция
Размеры
Высота	1600 mm
Ширина	1510 mm
Длина	3530 mm
Вес	1095000 g
