Узел коллекторный MF1-40S-25L-2-15-P(M)A

Name: Узел коллекторный MF1-40S-25L-2-15-P(M)A
Brand: MVI

Обновлено в 2024 году

Описание

Коллекторный узел этажный MVI предназначен для двухтрубных горизонтальных систем отопления многоквартирных домов, для распределения и учета (при установке теплосчетчика) тепловой энергии по отдельным потребителям. Узлы позволяют произвести гидравлическую увязку потребителей между собой, а так же осуществлять сервисные функции в зависимости от комплектации, такие как: выпуск воздуха, очистка теплоносителя, дренаж и заполнение системы, измерение расхода с помощью подключения специализированного прибора, контроль давления и температуры и др.

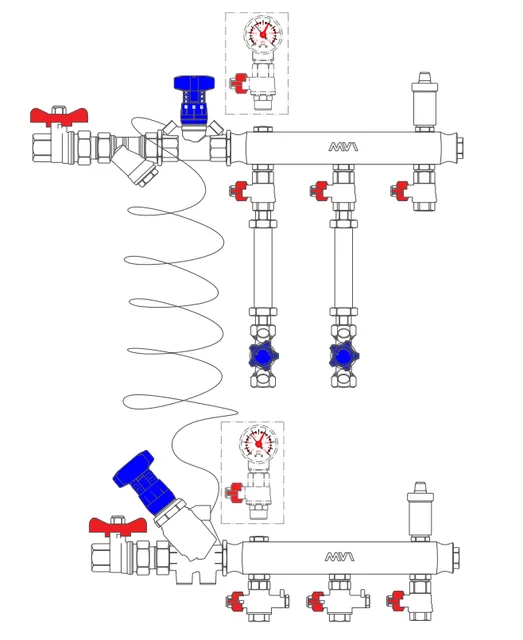

Тип MF1 предлагает максимально полную комплектацию и удобство: классическая балансировочная пара - регулятор перепада давления, полнофункциональные балансировочные клапаны на отводах, отдельный дренажный выход, обвязка арматурой MVI, автоматическое воздухоотводное устройство, опционально манометр и/или термометр для контроля параметров.
MF1-40S-25L-2-15-P(M)A (25мм подключение в стояку, 2 отвода по 15мм, левосторонний)

Файлы для скачивания


rfa	MVI_Кллекторный_узел_для_отопления_MF1_2_L.rfa	8.3 MB	Revit 2018

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Нержавеющая сталь, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	620 mm
Ширина	50 mm
Длина	540 mm
Диаметр	15 mm
Параметры в файлах моделей
Наименование краткое ADSK_Наименование краткое	Кллекторный узел MVI для отопления МF1, стальнй коллектор (круглый профиль), 2 рабчих отвода, левое исполнение
Код изделия ADSK_Код изделия	MF1-40С-25L-2-15-PMA
Наименование ADSK Наименование	Кллекторный узел MVI для отопления МF1, стальнй коллектор (круглый профиль), 2 рабчих отвода, левое исполнение
TypeName	1"
Корпус	Сталь нержавеющая AISI 317
