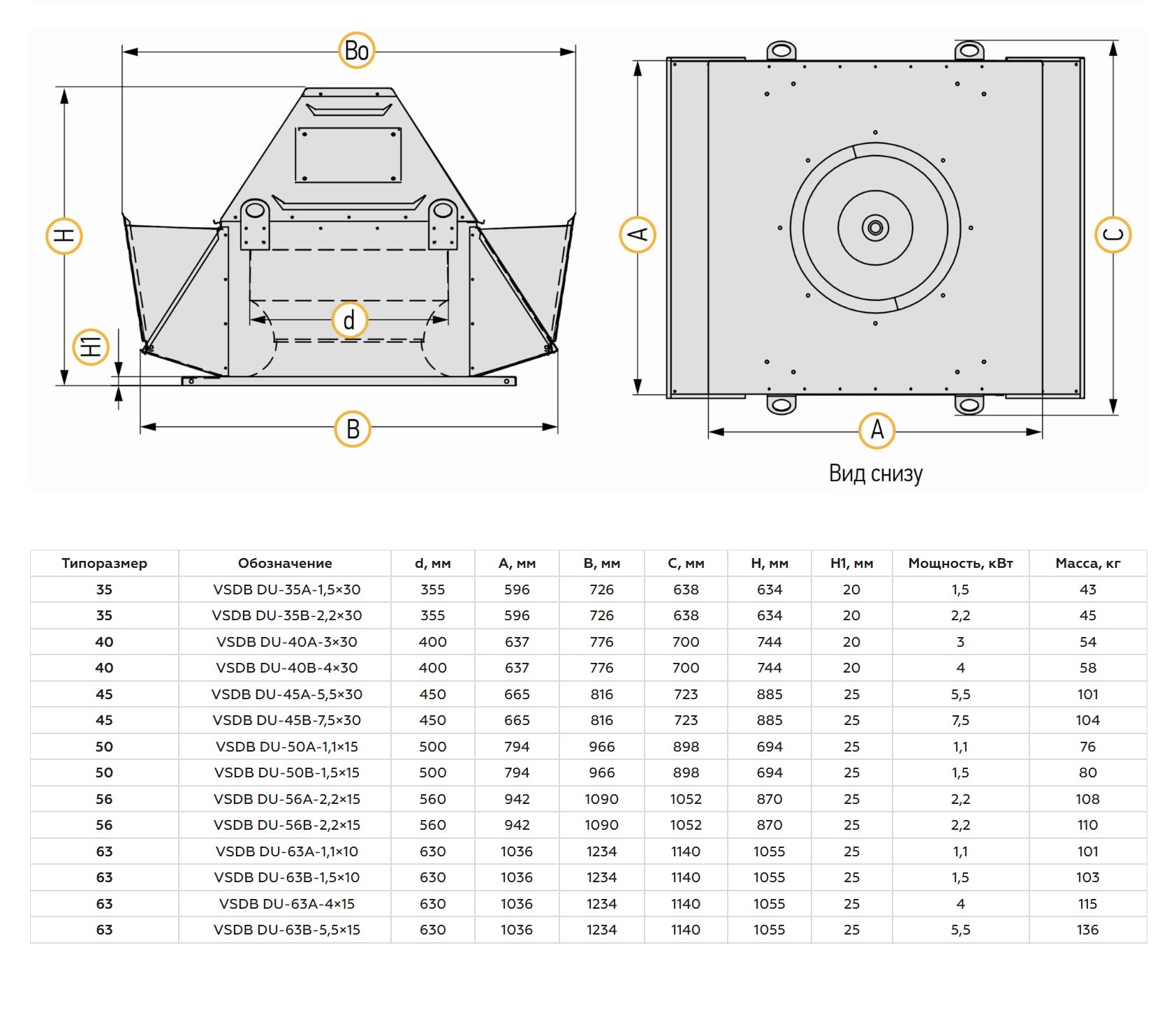

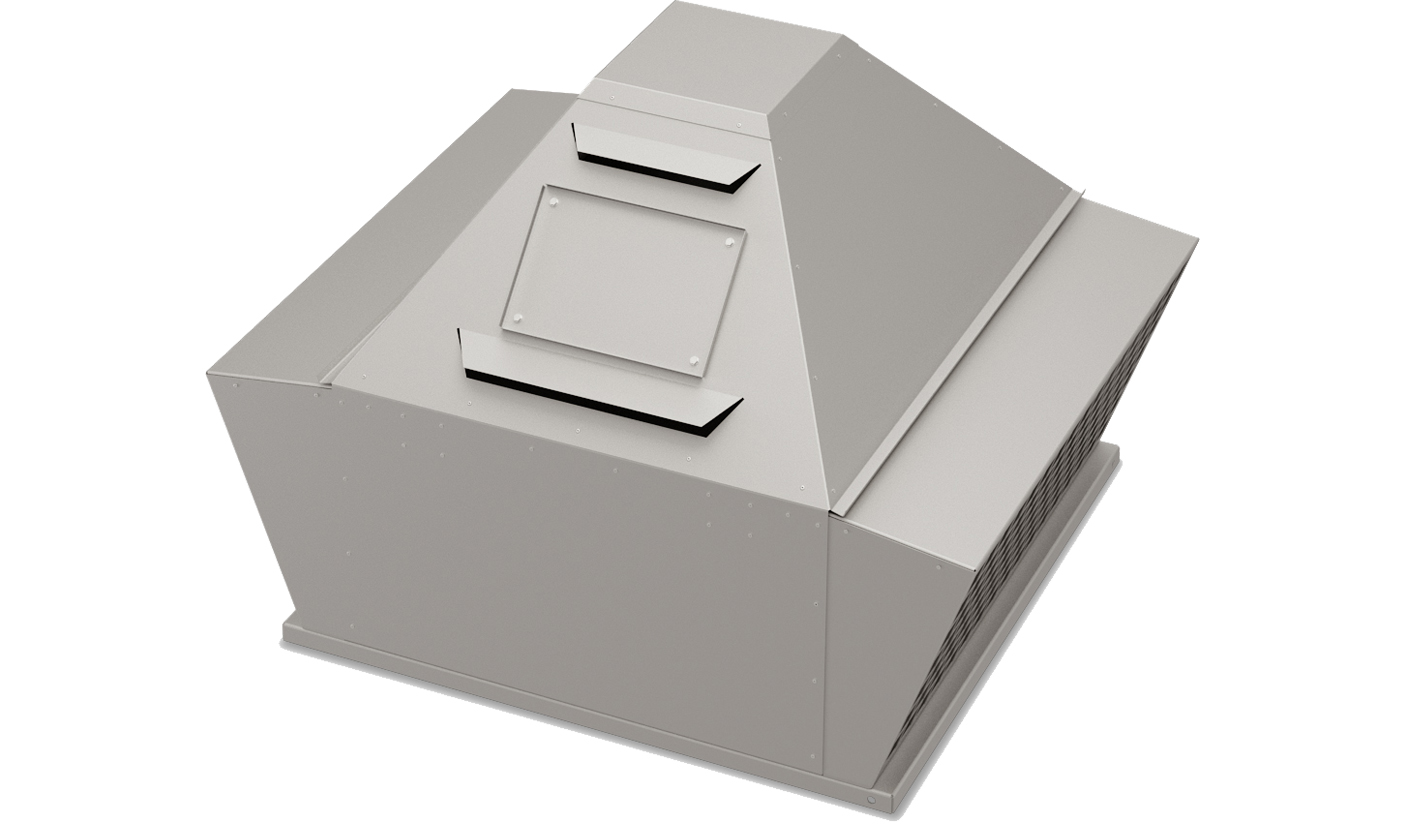

Вентилятор крышный дымоудаления с выбросом в сторону VSDB DU 35–125

Скачиваемый файл содержит BIM-модели для всех типоразмеров вентиляторов крышных дымоудаления с выбросом в сторону VSDB DU 35–125. Вентиляторы предназначены для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения.

Ключевые особенности:

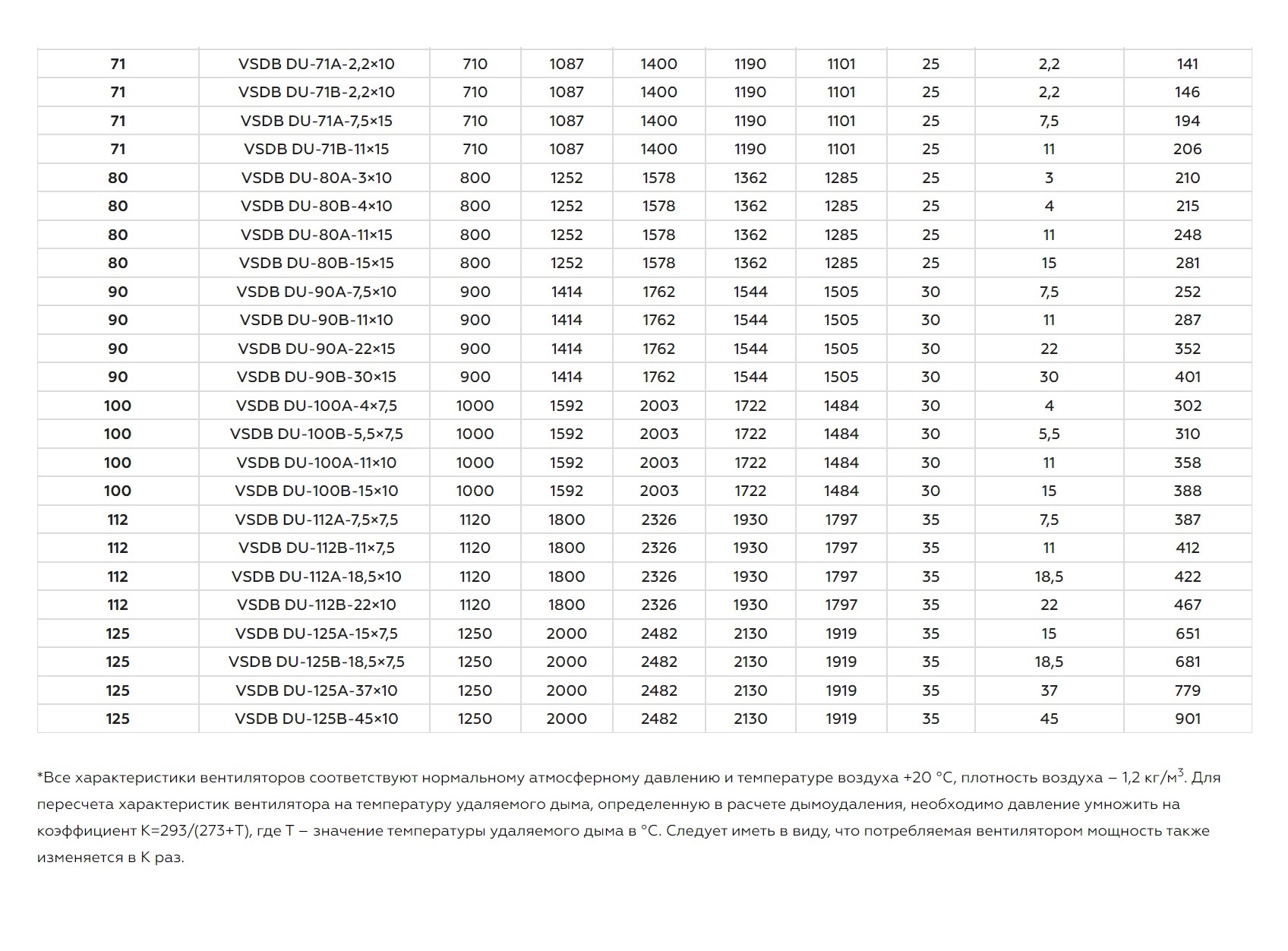

— 12 типоразмеров с расходом воздуха от 1 500 до 90 000 м³/ч.
— Статическое давление до 2100 Па.
— Защита от перегрева двигателя осуществлена рядом конструктивных мер:
- Воздушная прослойка между опорой двигателя и проточной частью вентилятора,
- Между фланцем двигателя и опорой установлена прокладка из теплостойкого материала.
— Перемещение газов с температурой до 400°С или до 600°С в течение 120 мин.
— Климатическое исполнение У1, УХЛ1 и Т1 по ГОСТ 15150.
— Группа механического исполнения М3.
— Вариант исполнения – взрывозащищенный.
— Вариант специсполнения – коррозионностойкий и кислотостойкий.
