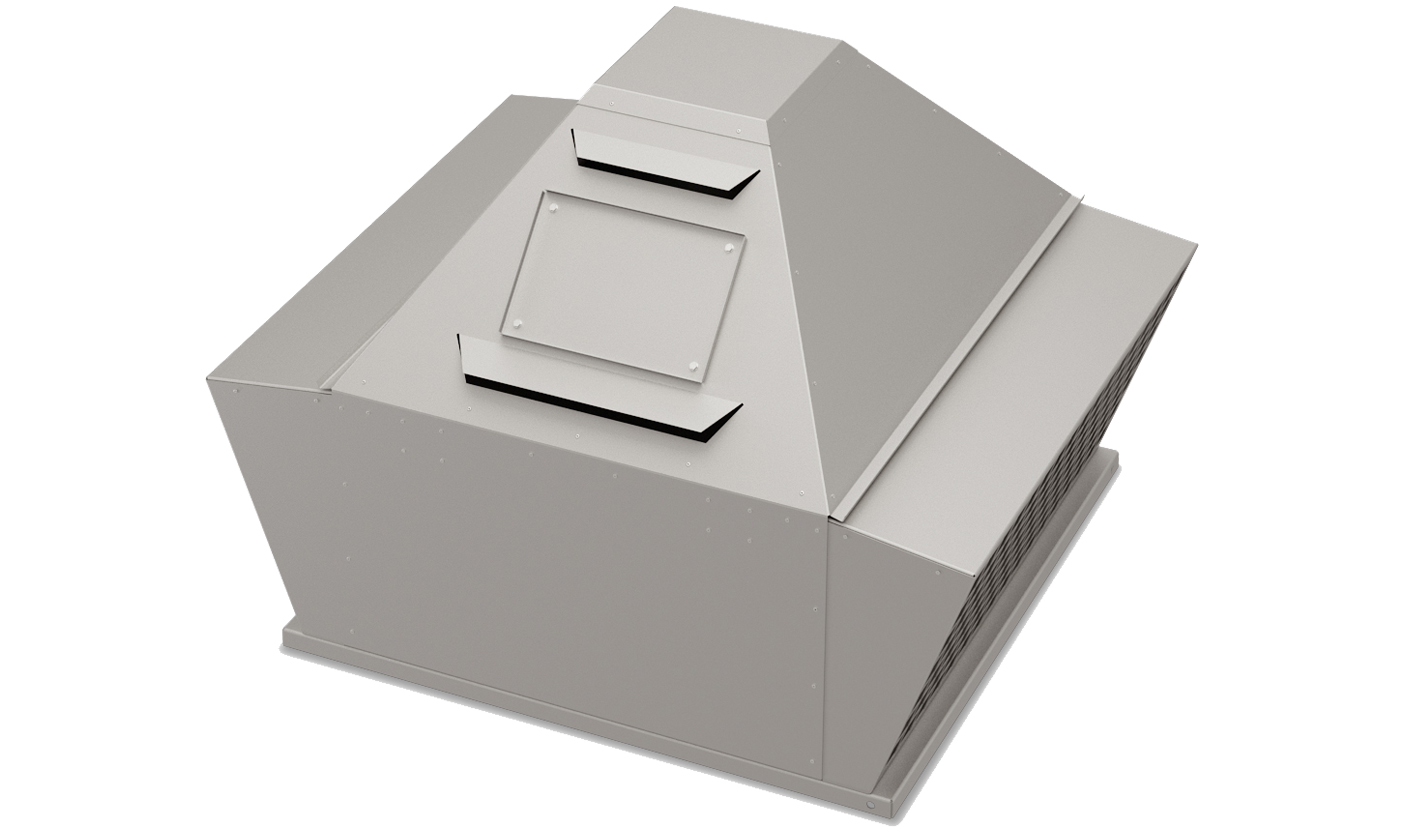

Вентилятор крышный общепромышленный с выбросом в сторону VSDB 35–125

Name: Вентилятор крышный общепромышленный с выбросом в сторону VSDB 35–125
Brand: Vertro

Обновлено в 2024 году

Описание

Скачиваемый файл содержит BIM-модели для всех типоразмеров вентиляторов крышных с выбросом в сторону VSDB 35–125. Общепромышленные крышные вентиляторы VSDB предназначены для перемещения газовых сред в системах вытяжной вентиляции.

Ключевые особенности:

— 12 типоразмеров с расходом воздуха от 700 до 95 000 м³ / ч;
— Статическое давление до 2100 Па;
— Климатическое исполнение У1, УХЛ1 и Т1 по ГОСТ 15150;
— Группа механического исполнения М3;
— Вариант исполнения – взрывозащищенный;
— Вариант специсполнения – коррозионностойкий, кислотостойкий и теплостойкий.

Файлы для скачивания


rfa	ventilyatorkryshnyydymoudaleniyasvybrosomvstoronuv.rfa	608 KB	Revit 2020

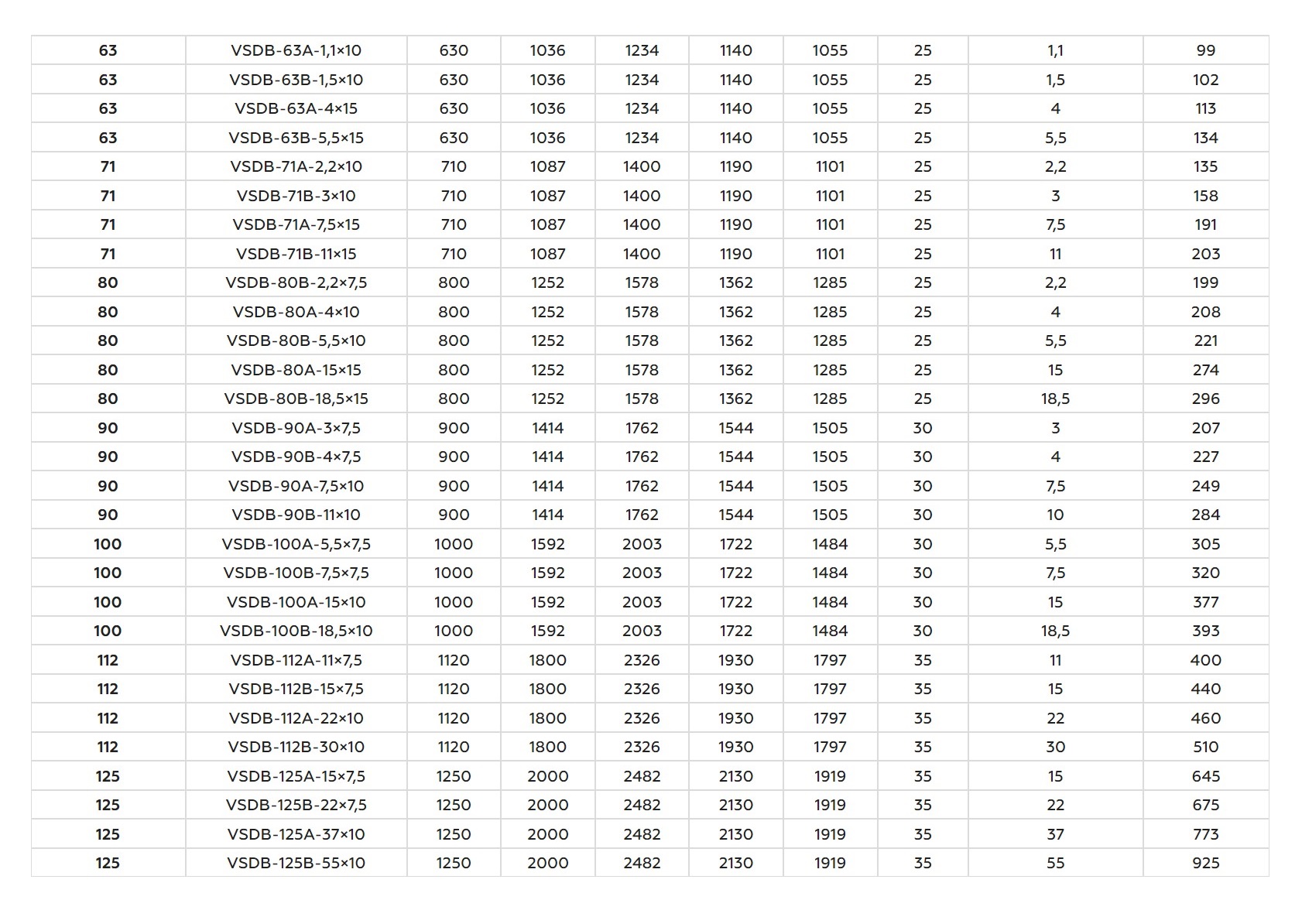

Типоразмеры (46)

Наименование	Масса единицы	Материал	Мощность двигателя N, кВт	Тип, марка, обозначение	Частота вращения двигателя об\мин
VSDB-DU-35В-3x30	47	Алюминий 7075	3 кВт	VSDB-DU-35В-3x30	2830
VSDB-DU-125B-55x10	925	Алюминий 7075	55 кВт	VSDB-DU-125B-55x10	985
VSDB-DU-35A-2,2x30	45,0	Алюминий 7075	2.2 кВт	VSDB-DU-35A-2,2x30	2840
VSDB-DU-40A-3x30	53	Алюминий 7075	3 кВт	VSDB-DU-40A-3x30	2845
VSDB-DU-40B-4x30	58	Алюминий 7075	4 кВт	VSDB-DU-40B-4x30	2870

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти

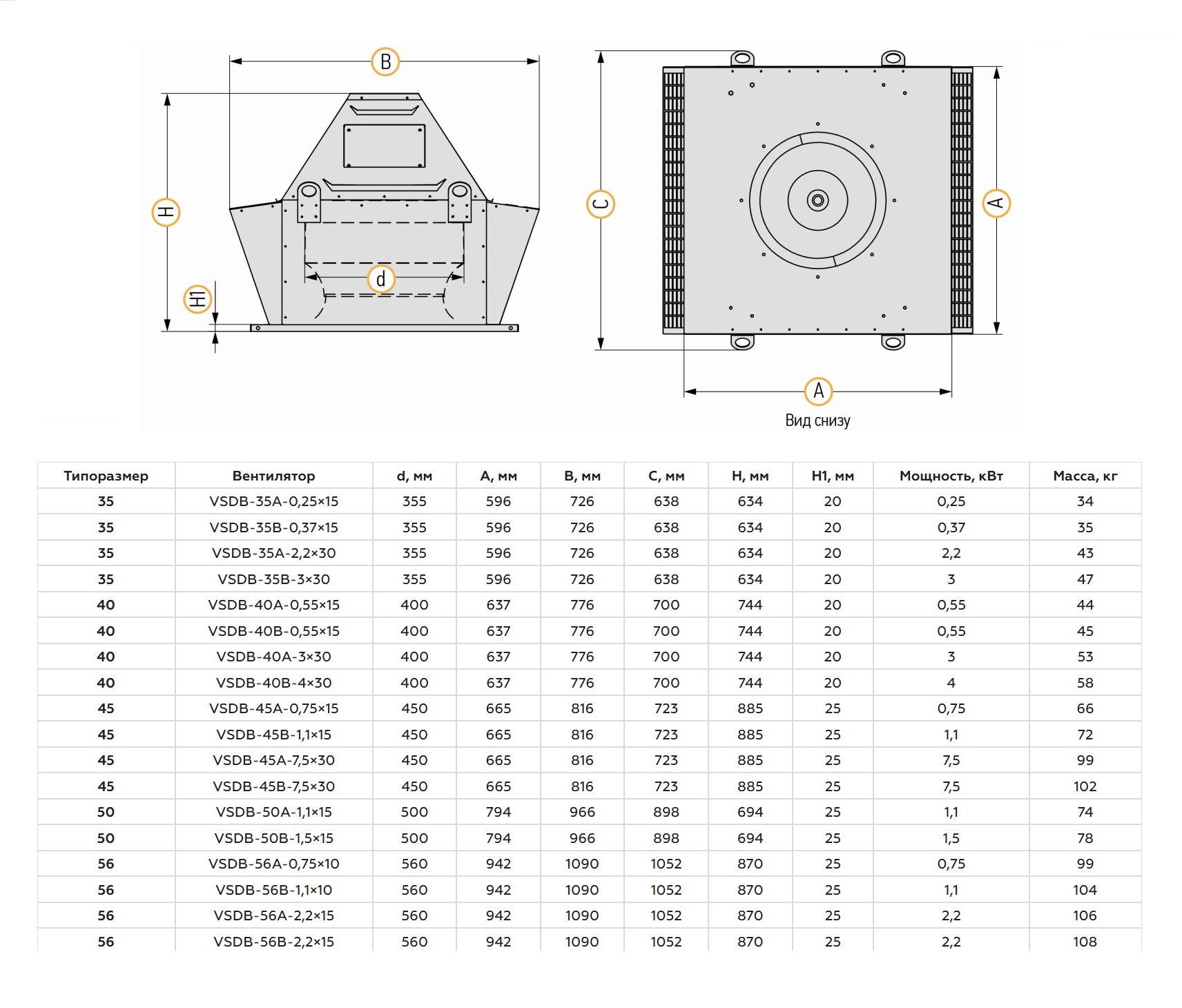

Размеры
Высота	634 mm
Ширина	638 mm
Длина	726 mm
Вес	34000 g
Общие характеристики
Единица измерения	шт.
Завод изготовитель	VERTRO
Ключевая пометка	Вентиляция
Наименование и тех.хар-ка	Вентилятор крышный дымоудаления с выбросом в сторону
Напряжение U, В	380 В
