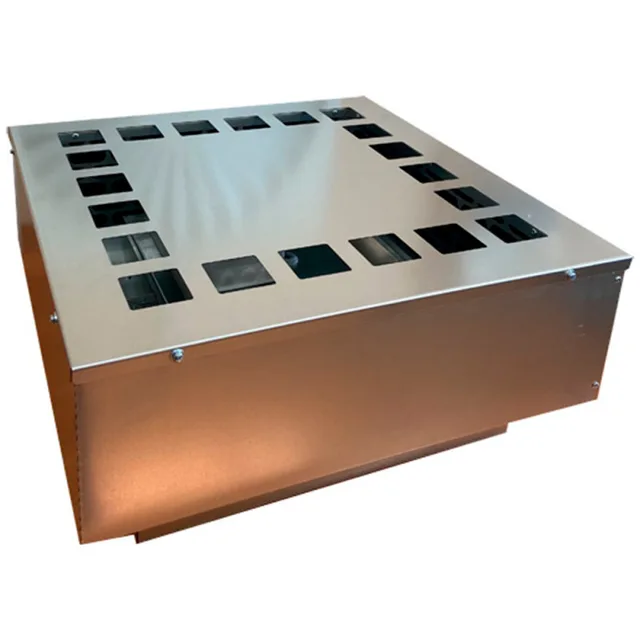

Вентилятор крышный шумоизолированный VRS(AC1)- 315(D280) (0,20 кВт; 0,9А)

Name: Вентилятор крышный шумоизолированный VRS(AC1)- 315(D280) (0,20 кВт; 0,9А)
Brand: Naveka

Обновлено в 2024 году

Описание

Вентилятор крышный представляет собой механическое устройство, предназначенное для перемещения чистого и сухого воздуха по воздуховодам системы вентиляции. Недопустимо перемещение липких, агрессивных (пары кислот, щелочей...) и взрывоопасных сред.
Температура перемещаемого воздуха указана в паспорте изделия.
Вентиляторы VR устанавливаются на кровле в предварительно смонтированный монтажный стакан.
AC мотор-колесо вентиляторов имеет назад загнутые лопатки правого направления.
Корпус изготавливается из оцинкованной стали и имеет дополнительную шумоизоляцию. Опционально, для увеличения стойкости к атмосферным осадкам корпус может быть покрыт порошковой краской. Соединение деталей корпуса производится с помощью саморезов или заклепок.

Вентилятор крышный шумоизолированный VRS(AC1)- 315(D280) (0,20 кВт; 0,9А) в шумоизолированном корпусе. Пульт ДУ является опциональной составляющей. Имеет радиальное АC мотор-колесо (КНР) с 1 скоростью. Максимальный расход воздуха равен 1712м³/ч, а максимальный напор 690Па.

Файлы для скачивания


rfa	ventilyator_kryshnyy_shumoizolirovannyy_vrac.rfa	384 KB	Revit 2019
pdf	ventilyator_kryshnyy_vrsac..._pasport_2023_09_27.pdf	794 KB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Ток ADSK Ток	Код изделия ADSK_Код изделия	Номинальная мощность ADSK_Номинальная мощность
VRS(AC1)- 125(D190)	VRS(AC1)- 125(D190) (0.07 кВт; 0.3А)	7.4	0 А	УН-00005988	70 Вт
VRS(AC1)- 160(D220)	VRS(AC1)- 160(D220) (0.08 кВт; 0.4А)	9	0 А	УН-00005906	80 Вт
VRS(AC1)- 200(D225)	VRS(AC1)- 200(D225) (0.14 кВт; 0.6А)	10.7	1 А	УН-00006113	130 Вт
VRS(AC1)- 250(D250)	VRS(AC1)- 250(D250) (0.16 кВт; 0.75А)	12.1	1 А	УН-00006136	160 Вт
VRS(AC1)- 315(D280)	VRS(AC1)- 315(D280) (0.20 кВт; 0.9А)	15	1 А	УН-00006266	200 Вт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	268 mm
Ширина	592 mm
Длина	492 mm
Вес	15200 g
Диаметр	315 mm
Общие характеристики
Наименование ADSK Наименование	Вентилятор крышный шумоизолированный
Напряжение ADSK Напряжение	220 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Naveka
Классификация нагрузок ADSK_Классификация нагрузок	Двигатель
