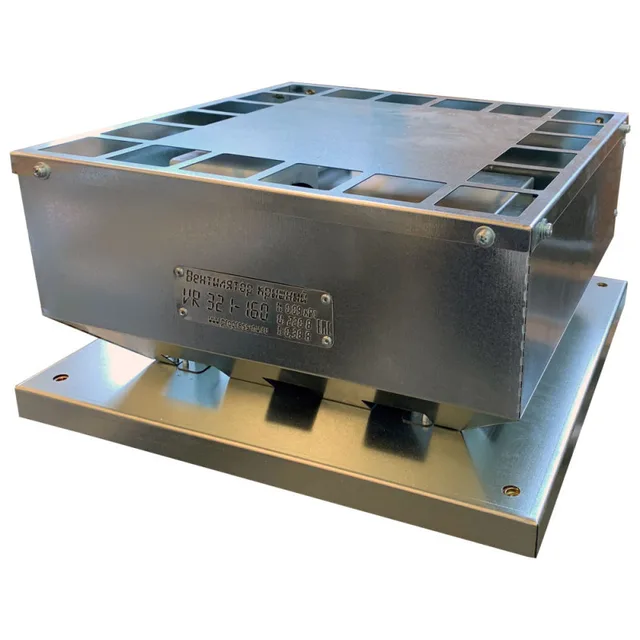

Вентилятор крышный VR(EC1)- 200(L190) (0,18 кВт)

Name: Вентилятор крышный VR(EC1)- 200(L190) (0,18 кВт)
Brand: Naveka

Обновлено в 2024 году

Описание

Вентилятор крышный представляет собой механическое устройство, предназначенное для перемещения чистого и сухого воздуха по воздуховодам системы вентиляции. Недопустимо перемещение липких, агрессивных (пары кислот, щелочей...) и взрывоопасных сред.
Температура перемещаемого воздуха указана в паспорте изделия.
Вентиляторы VR устанавливаются на кровле в предварительно смонтированный монтажный стакан.
Высокоэффективное EC мотор-колесо вентиляторов имеет назад загнутые лопатки правого направления.
Корпус изготавливается из оцинкованной стали. Опционально, для увеличения стойкости к атмосферным осадкам корпус может быть покрыт порошковой краской. Соединение деталей корпуса производится с помощью саморезов или заклепок.

Вентилятор крышный VR(EC1)- 200(L190) (0,18 кВт) в металлическом корпусе. Пульт ДУ является опциональной составляющей. Имеет радиальное ЕC мотор-колесо (КНР).

Файлы для скачивания


rfa	Вентилятор_крышный_VR(EC).rfa	380 KB	Revit 2019
pdf	ventilyator_kryshnyy_vrsec..._pasport_2023_11_29.pdf	831 KB	—

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Ток ADSK Ток	Код изделия ADSK_Код изделия	Номинальная мощность ADSK_Номинальная мощность
VR(EC1)- 125(Bs190)	VR(EC1)- 125(Bs190) (0.09 кВт)	7.4	1 А	УН-00009336	90 Вт
VR(EC1)- 160(B190)	VR(EC1)- 160(B190) (0.18 кВт)	9	1 А	УН-00008681	180 Вт
VR(EC1)- 200(B190)	VR(EC1)- 200(B190) (0.18 кВт)	9	1 А	УН-00008682	180 Вт
VR(EC1)- 250(B250)	VR(EC1)- 250(B250) (0.23 кВт)	12.1	2 А	УН-00008319	230 Вт
VR(EC1)- 315(B280)	VR(EC1)- 315(B280) (0.59 кВт)	15	4 А	УН-00009455	590 Вт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	234 mm
Ширина	401 mm
Длина	406 mm
Вес	8200 g
Диаметр	200 mm
Общие характеристики
Наименование ADSK Наименование	Вентилятор крышный
Напряжение ADSK Напряжение	220 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Naveka
Классификация нагрузок ADSK_Классификация нагрузок	Двигатель
