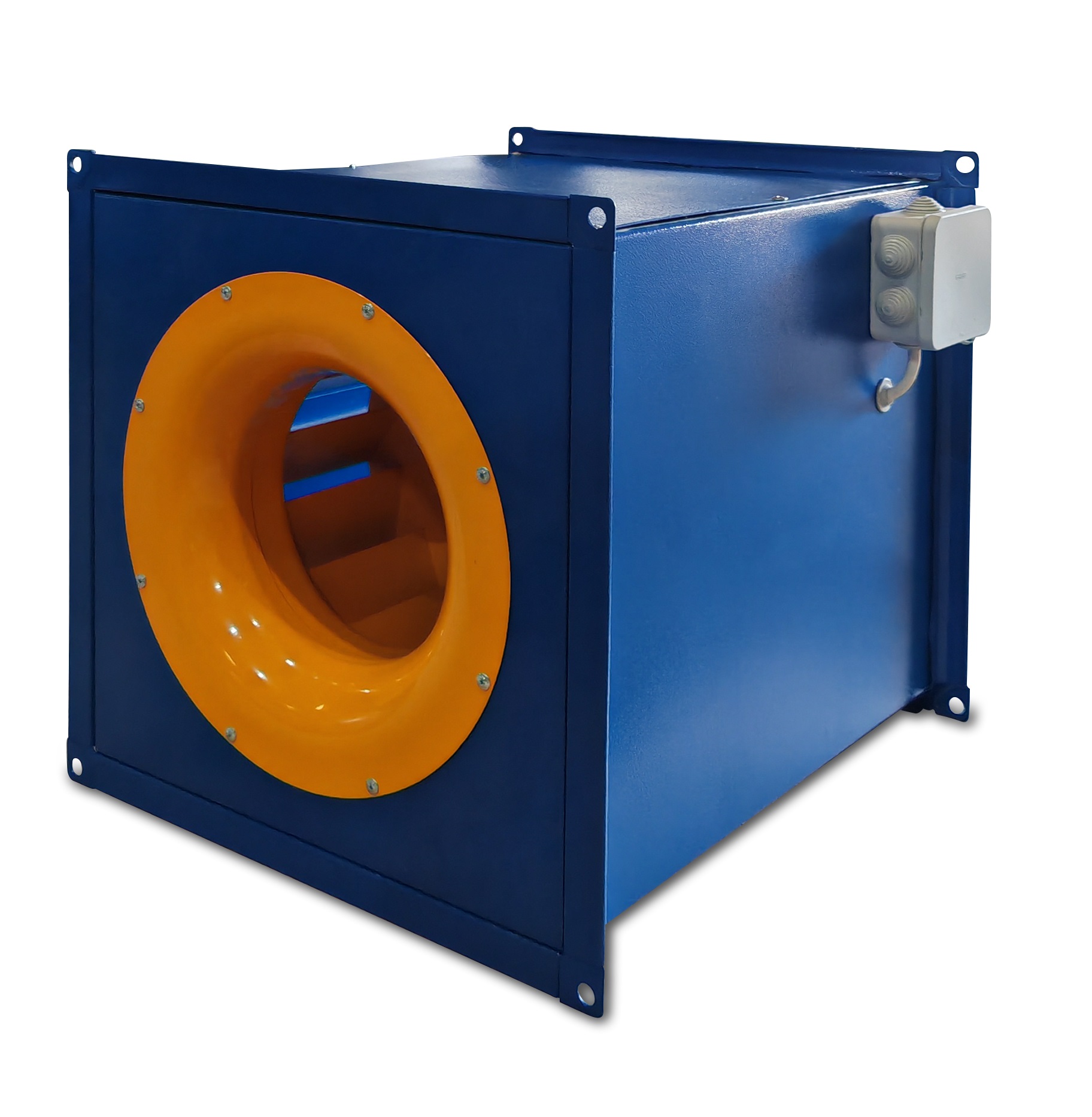

Вентилятор канальный в квадратном корпусе УНИВЕНТ

Описание оборудования
УНИВЕНТ – канальный вентилятор выполнен по прямоточной схеме, имеет корпус квадратного поперечного сечения.
Исполнение корпуса:
01 – квадратный, металлический, окрашенный корпус без теплошумоизоляии с № 1,6 до 4,5;
02 – квадратный, металлический, окрашенный корпус со встроенной системой теплошумоизоляии с № 1,6 по 12,5.
Вентиляторы комплектуются рабочими колесами собственной разработки:
РК - 11: широкое – 1; среднее – 2; узкое – 3;
РК - 14: широкое – 4; среднее – 5; узкое – 6.
Вентиляторы с установочной мощностью менее 0,55 кВт могут комплектоваться электродвигателями как на напряжение 220В и однофазный ток (стандартное исполнение), так и на напряжение 380В и трехфазный ток (по заказу), а большей мощности - только на напряжение 380В и трехфазный ток (стандартное исполнение).
Взрывозащищенные вентиляторы комплектуются электродвигателями только на напряжение 380 В и трехфазный ток (стандартное исполнение). Параметры электрической сети должны соответствовать требованиям ГОСТ 13109.
Общие сведения
• Канальный вентилятор в квадратном корпусе
• Одностороннего всасывания
• Назад загнутые лопатки
• Конструктивные особенности позволяют выбирать направление выхода потока воздуха: по оси; вверх; вправо; влево согласно условиям исполнения по ТУ 4861-005-52770486-2004 и ТУ 4861-003-52770486-2003.
• Варианты исполнения по условиям применения:
- общего назначения (предназначены для систем общепромышленной вентиляции с перемещением газопаровоздушных смесей, не содержащих взрывчатых веществ, взрывоопасной пыли),
- взрывозащищенное (предназначены систем вентиляции с перемещением подгрупп газов ПА, ИВ или подгрупп газов НА, МВ, НС по ГОСТ IEC 60079-10-1, групп самовоспламенения Т1, Т2, ТЗ и Т4 по ГОСТ Р МЭК 60079-20-1, не вызывающих ускоренной коррозии материалов проточной части вентиляторов),
- жаростойкое (для перемещения воздушных масс с температурой до +200 °С и изготавливаются из нержавеющей стали 12Х18Н10Т или AISI 304, по выбору заказчика). Вентиляторы для жаростойкого исполнения производятся только в исполнении 02, с усиленной и вентилируемой ступицей рабочего колеса. Электродвигатель отделен от горячей среды в проточной части перегородкой.
- сейсмостойкое (стойкие к воздействию землетрясений интенсивностью 9 баллов по MSK-64 на уровне установки 15 м над нулевой отметкой, предназначенные для АС и расположенные в реакторных зданиях или зданиях размещения оборудования, относящегося к классам безопасности 1 и 2 по ПНАЭГ-1-011 и до 70 м над нулевой отметкой для изделий, предназначенные для применения на объектах, не отнесенных к АС),
- сейсмоударостойкое (являются стойкими к воздействию сейсмического удара согласно ГОСТ РВ 20.39.304-98),
- комбинации указанных исполнений.
Условия эксплуатации
• Вентиляторы предназначены для эксплуатации в условиях умеренного и холодного (УХЛ), умеренного (У) и тропического (Т) климата 2-ой категории размещения по ГОСТ15150. При защите двигателя от атмосферных воздействий допускается применение вентиляторов по 1-й категории размещения (У1, УХЛ1 и Т1) по ГОСТ 15150.
• Температура окружающей среды:
- от минус 40 до +40 °С для вентиляторов исполнения У
- от минус 60 до +40 °С для вентиляторов исполнения УХЛ
- от минус 10 до +50 °С для вентиляторов исполнения Т
Описание BIM моделей
BIM модели представлены в виде семейств REVIT, для исполнений 01 и 02 с возможностью выбора комплектации дополнительными аксессуарами и направлений выхода потока воздуха. Разработаны в виде параметрических моделей с изменяемой геометрией.
