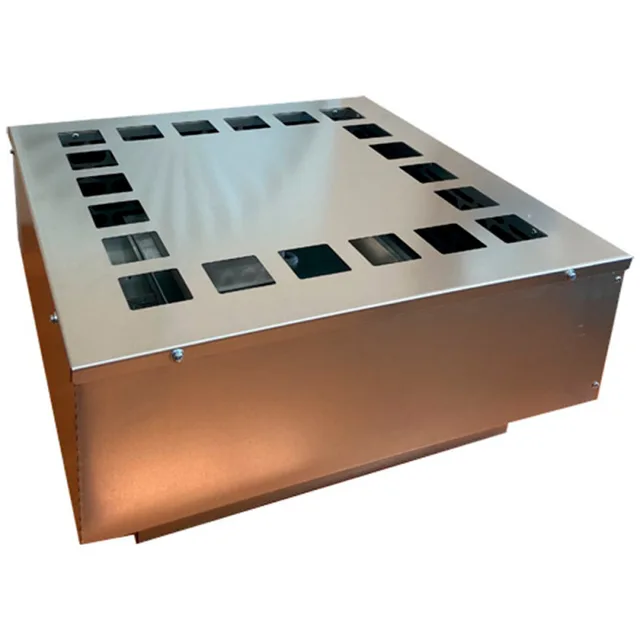

Вентилятор крышный шумоизолированный VRS(EC1)- 200(B190) (0,18 кВт)

Name: Вентилятор крышный шумоизолированный VRS(EC1)- 200(B190) (0,18 кВт)
Brand: Naveka

Обновлено в 2024 году

Описание

Вентилятор крышный представляет собой механическое устройство, предназначенное для перемещения чистого и сухого воздуха по воздуховодам системы вентиляции. Недопустимо перемещение липких, агрессивных (пары кислот, щелочей...) и взрывоопасных сред.
Температура перемещаемого воздуха указана в паспорте изделия.
Вентиляторы VR устанавливаются на кровле в предварительно смонтированный монтажный стакан.
Высокоэффективное EC мотор-колесо вентиляторов имеет назад загнутые лопатки правого направления.
Корпус изготавливается из оцинкованной стали и имеет дополнительную шумоизоляцию. Опционально, для увеличения стойкости к атмосферным осадкам корпус может быть покрыт порошковой краской. Соединение деталей корпуса производится с помощью саморезов или заклепок.

Вентилятор крышный шумоизолированный VRS(EC1)- 200(B190) (0,18 кВт) в шумоизолированном корпусе. Пульт ДУ является опциональной составляющей. Имеет радиальное ЕC мотор-колесо (КНР). Максимальный расход воздуха равен 892м³/ч, а максимальный напор 971Па.

Файлы для скачивания


rfa	ventilyator_kryshnyy_shumoizolirovannyy_vrec.rfa	380 KB	Revit 2019
pdf	ventilyator_kryshnyy_vrsec..._pasport_2023_11_29.pdf	831 KB	—

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Ток ADSK Ток	Код изделия ADSK_Код изделия	Номинальная мощность ADSK_Номинальная мощность
VRS(EC1)- 125(Bs190)	VRS(EC1)- 125(Bs190) (0.08 кВт)	7.4	1 А	УН-00009337	90 Вт
VRS(EC1)- 160(B190)	VRS(EC1)- 160(B190) (0.18 кВт)	9	1 А	УН-00008683	180 Вт
VRS(EC1)- 200(B190)	VRS(EC1)- 200(B190) (0.18 кВт)	9	1 А	УН-00008684	180 Вт
VRS(EC1)- 250(B250)	VRS(EC1)- 250(B250) (0.23 кВт)	12.1	2 А	УН-00008318	230 Вт
VRS(EC1)- 315(B280)	VRS(EC1)- 315(B280) (0.59 кВт)	15	4 А	УН-00009454	590 Вт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	234 mm
Ширина	501 mm
Длина	406 mm
Вес	13500 g
Диаметр	200 mm
Общие характеристики
Наименование ADSK Наименование	Вентилятор крышный шумоизолированный
Напряжение ADSK Напряжение	220 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Naveka
Классификация нагрузок ADSK_Классификация нагрузок	Двигатель
