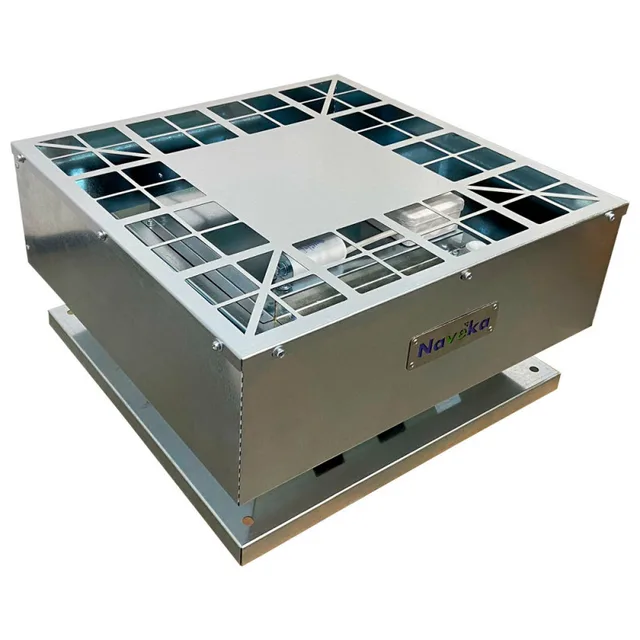

Вентилятор крышный VR(AC1)- 315(D280) (0,20 кВт; 0,9А)

Name: Вентилятор крышный VR(AC1)- 315(D280) (0,20 кВт; 0,9А)
Brand: Naveka

Обновлено в 2024 году

Описание

Вентилятор крышный представляет собой механическое устройство, предназначенное для перемещения чистого и сухого воздуха по воздуховодам системы вентиляции. Недопустимо перемещение липких, агрессивных (пары кислот, щелочей...) и взрывоопасных сред.
Температура перемещаемого воздуха указана в паспорте изделия.
Вентиляторы VR устанавливаются на кровле в предварительно смонтированный монтажный стакан.
Рабочее колесо вентиляторов имеет назад загнутые лопатки правого направления (по часовой стрелке, если смотреть на вентилятор со стороны всасывания).
Корпус изготавливается из оцинкованной стали. Опционально, для увеличения стойкости к атмосферным осадкам корпус может быть покрыт порошковой краской. Соединение деталей корпуса производится с помощью саморезов или заклепок.

Вентилятор крышный VR(AC1)- 315(D280) (0,20 кВт; 0,9А) в металлическом корпусе. Пульт ДУ является опциональной составляющей. Имеет радиальное АC мотор-колесо (КНР) с 1 скоростью. Максимальный расход воздуха равен 1712м³/ч, а максимальный напор 690Па.

Файлы для скачивания


rfa	Вентилятор_крышный_VR(AC).rfa	384 KB	Revit 2019
pdf	ventilyator_kryshnyy_vrsac..._pasport_2023_09_27.pdf	794 KB	—
txt	Вентилятор_крышный_VR(AC).txt	3 KB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Ток ADSK Ток	Код изделия ADSK_Код изделия	Номинальная мощность ADSK_Номинальная мощность
VR(AC1)- 125(D190)	VR(AC1)- 125(D190) (0.07 кВт; 0.3А)	7.4	0 А	УН-00005987	70 Вт
VR(AC1)- 160(D220)	VR(AC1)- 160(D220) (0.08 кВт; 0.4А)	9	0 А	УН-00005905	80 Вт
VR(AC1)- 200(D225)	VR(AC1)- 200(D225) (0.13 кВт; 0.6А)	10.7	1 А	УН-00006112	130 Вт
VR(AC1)- 250(D250)	VR(AC1)- 250(D250) (0.16 кВт; 0.8А)	12.1	1 А	УН-00006190	160 Вт
VR(AC1)- 315(D280)	VR(AC1)- 315(D280) (0.20 кВт; 0.9А)	15	1 А	УН-00006265	200 Вт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	268 mm
Ширина	592 mm
Длина	492 mm
Вес	11400 g
Диаметр	315 mm
Общие характеристики
Наименование ADSK Наименование	Вентилятор крышный
Напряжение ADSK Напряжение	220 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Naveka
Классификация нагрузок ADSK_Классификация нагрузок	Двигатель
