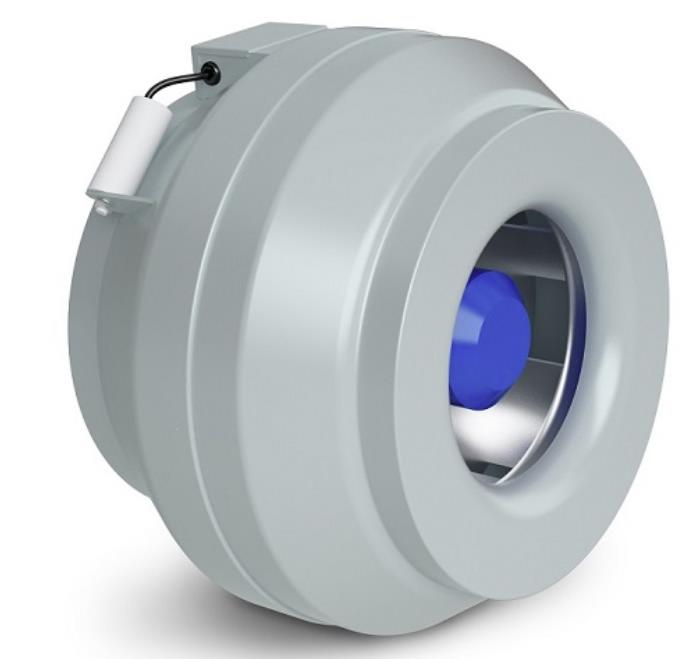

Вентилятор круглый KVR

Name: Вентилятор круглый KVR
Brand: NED

Обновлено 5 месяцев назад

Описание

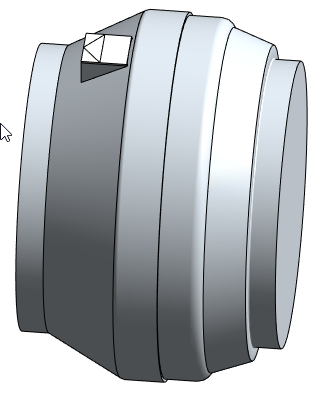

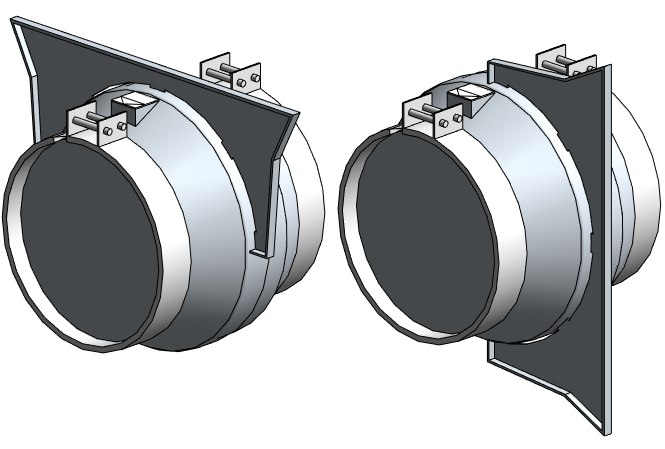

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации и специальные значки. Рекомендуем ознакомиться с инструкцией по работе с моделями.

Файлы для скачивания

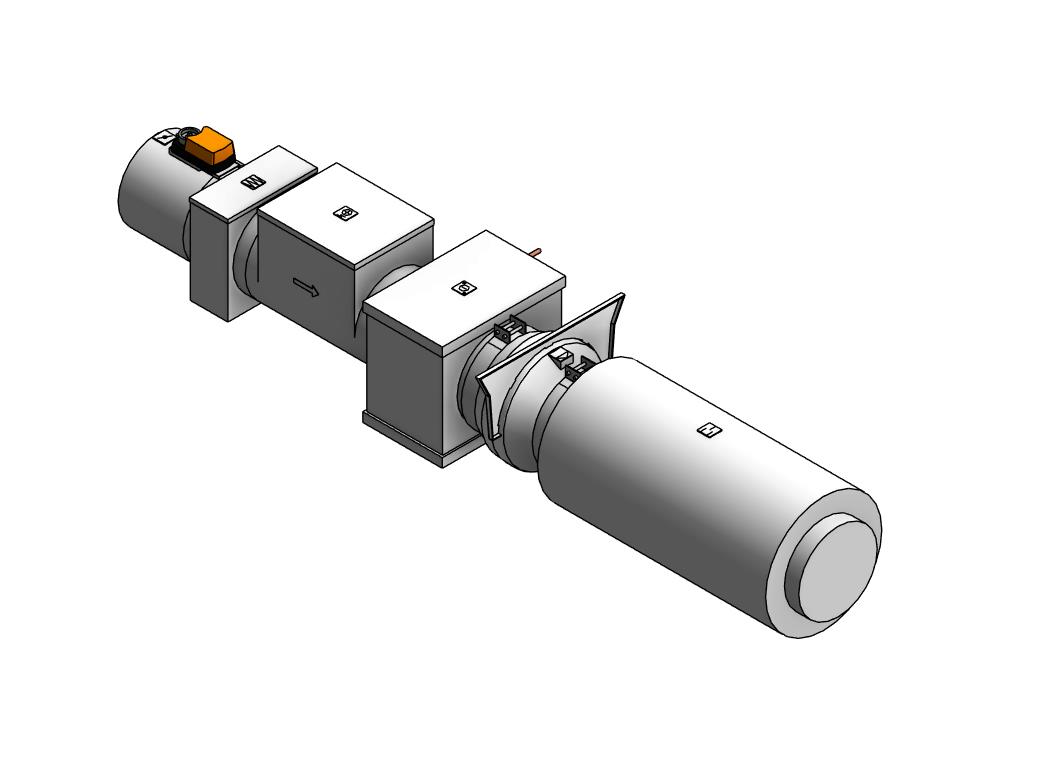

rvt	NED_Каталог_Канальное оборудование_V3.rvt	44.8 MB	Revit 2018
rfa	NED_Вентилятор_Канальный_Круглый_KVR.rfa	936 KB	Revit 2018
pdf	NED_Инструкция_Канальное оборудование_V3.pdf	1.2 MB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения двигателя ADSK_Частота вращения двигателя	Уровень шума
KVR 100/1	KVR 100/1	2.6	2.6	Вентилятор круглый, DN 100	0.060 кВт	0.06 кВ·А	2450	47 дБа
KVR 125/1	KVR 125/1	2.65	2.65	Вентилятор круглый, DN 125	0.071 кВт	0.07 кВ·А	2450	47 дБа
KVR 160/1	KVR 160/1	4	4	Вентилятор круглый, DN 160	0.105 кВт	0.11 кВ·А	2550	54 дБа
KVR 200/1	KVR 200/1	4.6	4.6	Вентилятор круглый, DN 200	0.157 кВт	0.16 кВ·А	2600	53 дБа
KVR 250/1	KVR 250/1	5	5	Вентилятор круглый, DN 250	0.230 кВт	0.23 кВ·А	2500	53 дБа

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Пластик_Белый_Условный
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	NED
