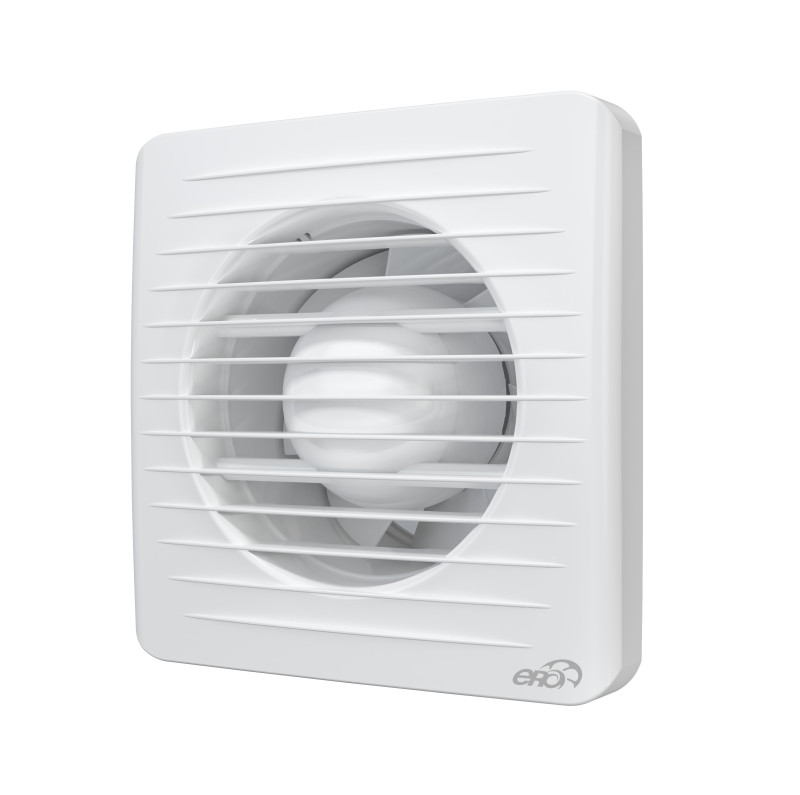

Вентилятор накладной ERA

Name: Вентилятор накладной ERA
Brand: ERA Group

Обновлено 13 дней назад

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ.

Вентиляторы ERA — это флагманская серия одноименной торговой марки, которая завоевала популярность благодаря своему классическому дизайну и высокой надежности. С момента выпуска в 2010 году серия претерпела значительные изменения и в 2023 году была представлена в новом современном дизайне.ERA 6C идеально подходит для вентиляции санузлов, ванных комнат, кухонь и других бытовых помещений. Благодаря высокой производительности (290 м³/ч) ERA 6C эффективно удаляет из помещения влажный загрязненный воздух и неприятные запахи.Двигатель на самосмазывающихся подшипниках скольжения обеспечивает до 30 000 часов непрерывной работы. Предохранитель Termo fuse отключает вентилятор при нагреве обмотки выше +130 °C. Вентиляторы серии ERA выполнены из высококачественного и прочного ABS-пластика, который надежно прослужит весь срок использования и не пожелтеет. Также во всех моделях ERA в комплекте идет антимоскитная сетка. ERA 6C имеет стандартный для бытовых вентиляторов уровень пылевлагозащиты — IP24. Модель оснащена обратным клапаном, который устанавливается на фланец и защищает помещение от обратной тяги и проникновения из вентиляционного канала неприятных запахов. Светодиод на лицевой панели подскажет, что вентилятор включен. Гарантия на ERA 6C составляет 5 лет. В серии ERA также представлены модели с таймером задержки выключения ET, двигателем на шарикоподшипниках BB, датчиком влажности HT и тяговым выключателем. ERA представлены в трех типоразмерах: с диаметром фланца 100, 125 и 150 мм.

Файлы для скачивания


rvt	ERA_Оборудование_Вентиляторы-Клапаны-Рекупираторы-Воздухораспределители_ERA-GROUP.rvt	41.2 MB	Revit 2019
rfa	ERA_ВентиляторНакладной_Осевой_ERA_Вытяжной_100-150.rfa	680 KB	Revit 2019
pdf	ERA_Инструкция по работе с моделями ERA GROUP.pdf	1.1 MB	—
txt	ERA_ВентиляторНакладной_Осевой_ERA_Вытяжной_100-150.txt	8 KB	—

Типоразмеры (15)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Высота	Диаметр	Длина	Уровень шума	Ширина
ERA 4	ERA 4	0.5	0.5	Вентилятор накладной ERA D100 ERA	ERA 4	ERA 4	Вентилятор накладной ERA D100	14 Вт	18 В·А	150 мм	100 мм	56 мм	35	150 мм
ERA 4-02	ERA 4-02	0.5	0.5	Вентилятор накладной ERA D100 тяговый выключатель ERA	ERA 4-02	ERA 4-02	Вентилятор накладной ERA D100 тяговый выключатель	14 Вт	18 В·А	150 мм	100 мм	56 мм	35	150 мм
ERA 4C	ERA 4C	0.5	0.5	Вентилятор накладной ERA D100 обратный клапан ERA	ERA 4C	ERA 4C	Вентилятор накладной ERA D100 обратный клапан	14 Вт	18 В·А	150 мм	100 мм	56 мм	35	150 мм
ERA 4C ET	ERA 4C ET	0.5	0.5	Вентилятор накладной ERA D100 обратный клапан ET ERA	ERA 4C ET	ERA 4C ET	Вентилятор накладной ERA D100 обратный клапан ET	14 Вт	18 В·А	150 мм	100 мм	56 мм	35	150 мм
ERA 4C HT	ERA 4C HT	0.5	0.5	Вентилятор накладной ERA D100 обратный клапан HT	ERA 4C HT	ERA 4C HT	Вентилятор накладной ERA D100 обратный клапан HT ERA	14 Вт	18 В·А	150 мм	100 мм	56 мм	35	150 мм

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Материалы	Пластик
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Общие характеристики
Группирование ADSK Группирование	Вентиляторы коммерческие
Количество ADSK Количество	1
Материал ADSK Материал	ERA_Пластик_Белый
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
