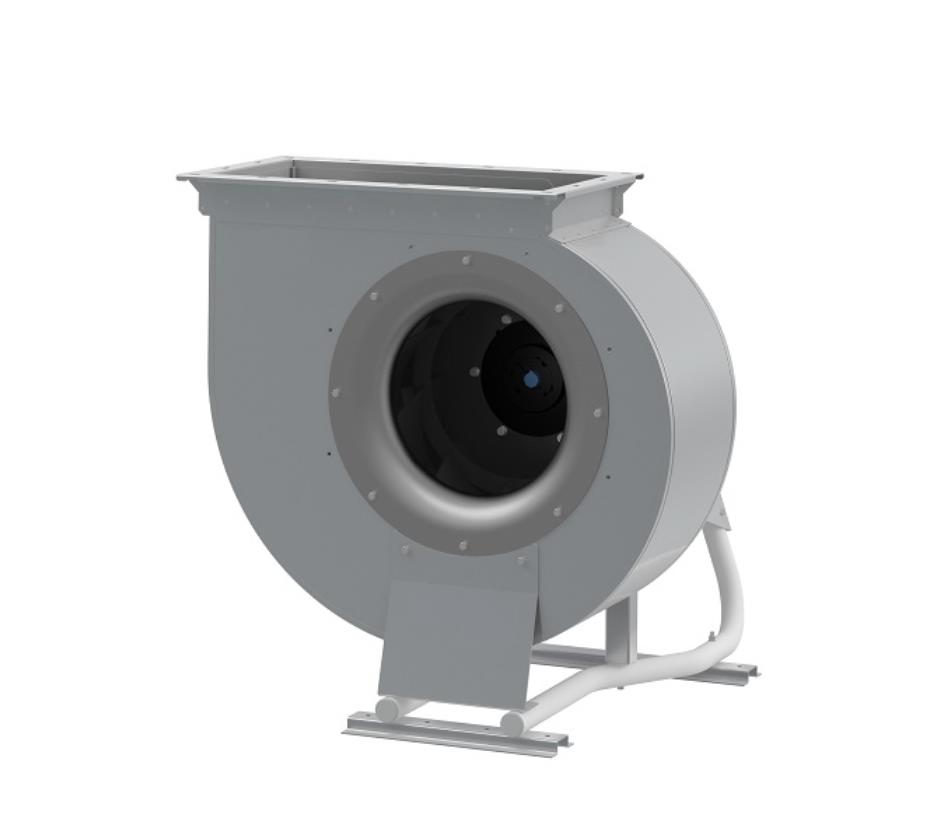

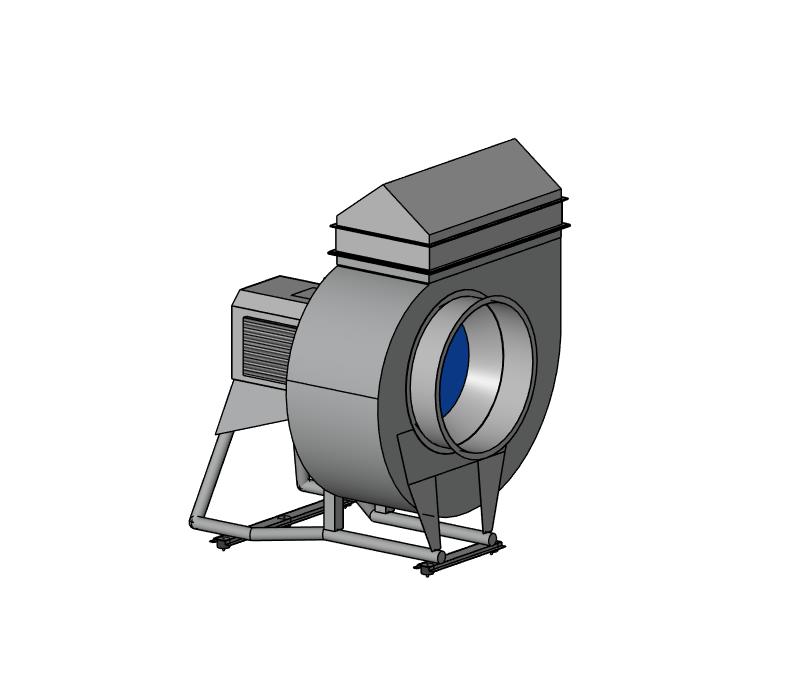

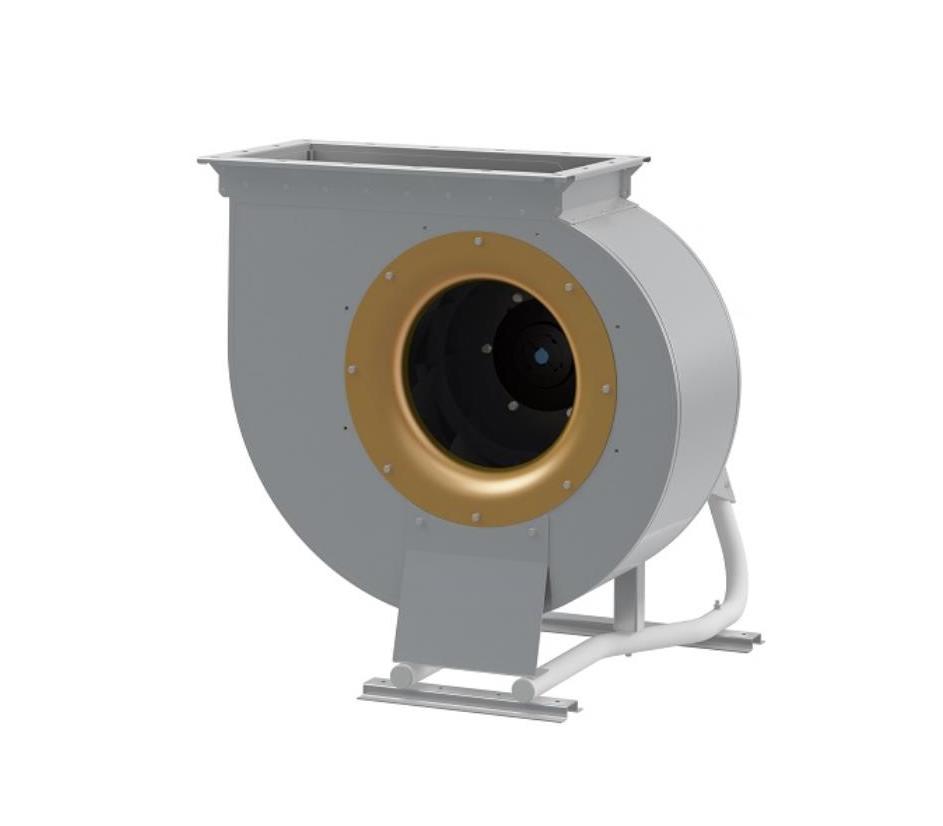

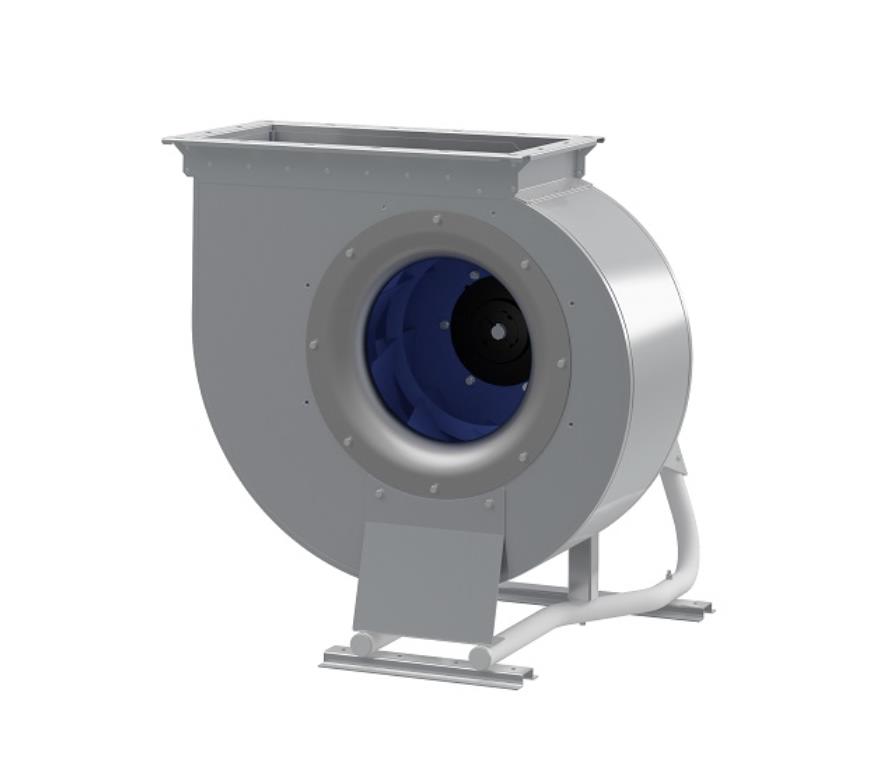

Вентилятор радиальный VTR

Name: Вентилятор радиальный VTR
Brand: NED

Обновлено 10 месяцев назад

Описание

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО).
В семействе предусмотрен выбор:

-Климатического исполнения;
-Специального исполнения;

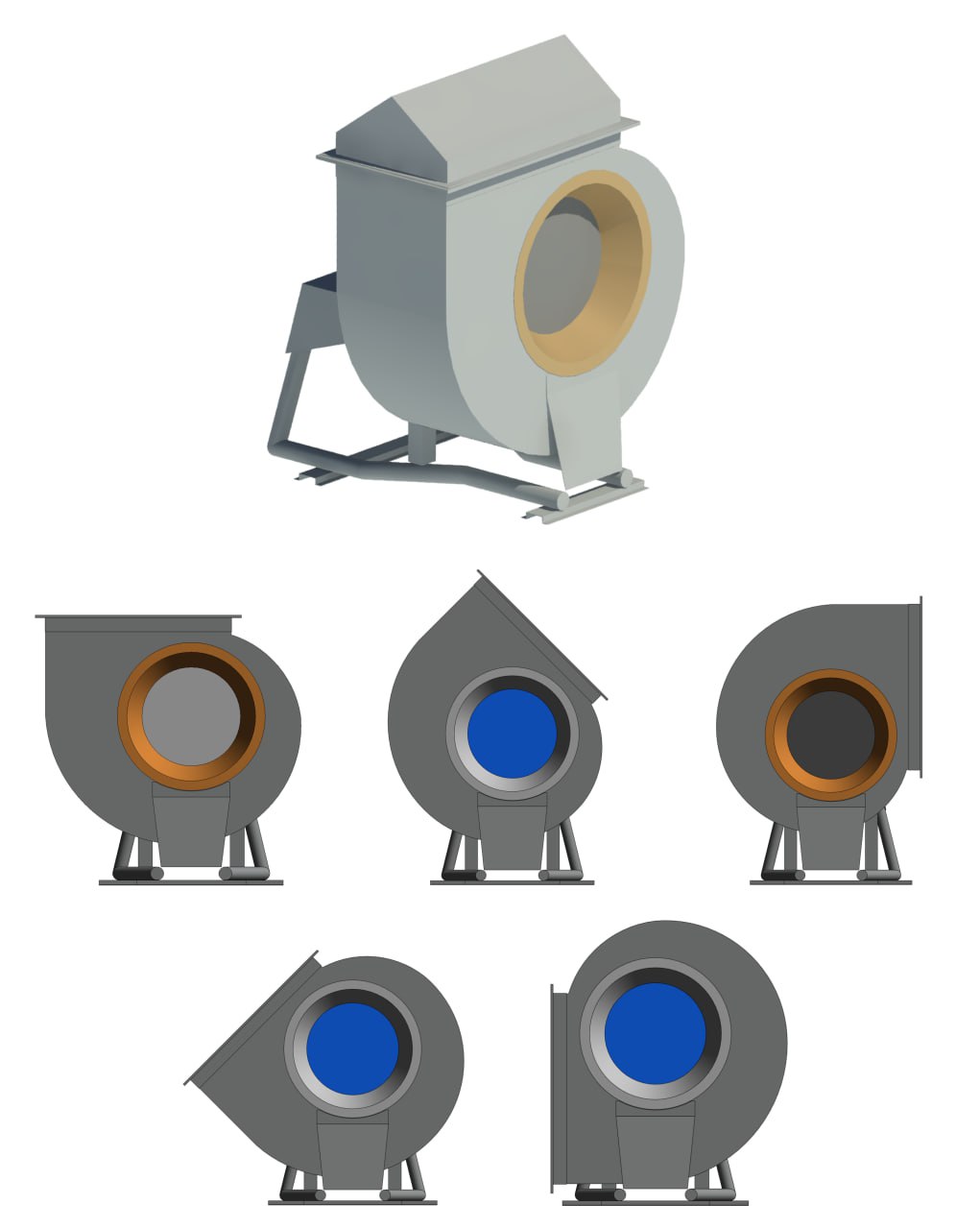

-Положения корпуса;
-Температуры среды;
-Угла установки корпуса.
В зависимости от этого формируется корректная марка.

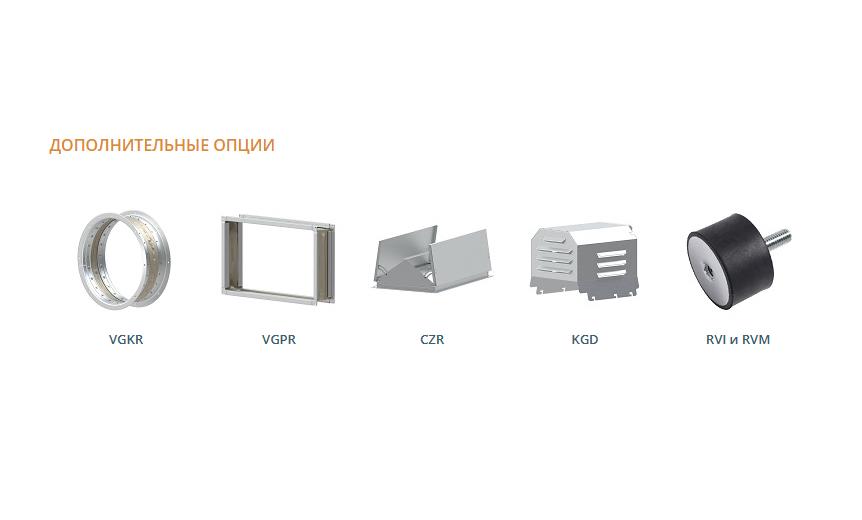

Все опции вентилятора включаются/выключаются по галочке, специфицируются и принимают цвет системы.

Файлы для скачивания


rfa	NED_Вентилятор_Радиальный_VTR_ОВ.rfa	4.8 MB	Revit 2018
txt	NED_Вентилятор_Радиальный_VTR_ОВ.txt	44 KB	—

Типоразмеры (124)

Наименование	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения двигателя ADSK_Частота вращения двигателя	Виброизолятор Количество	Номер Вентилтяора	Номер Типоразмера
VTR-25H-0.25x15	22	22	1 А	0 кВт	250 В·А	1500	4	1	25
VTR-25H-0.37x30	22	22	1 А	0 кВт	370 В·А	3000	4	2	25
VTR-25H-0.55x30	23	23	1 А	1 кВт	550 В·А	3000	4	3	25
VTR-25H-0.75x30	25	25	2 А	1 кВт	750 В·А	3000	4	4	25
VTR-25H-1.1x30	26	26	4 А	1 кВт	1100 В·А	3000	4	5	25

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Прочее, Металл
Сайт производителя	Перейти
Общие характеристики
150C	° : 150
80C	° : 80
AC	♣ : АС Кислотостойкий
Количество ADSK Количество	1
Наименование ADSK Наименование	Вентилятор радиальный
