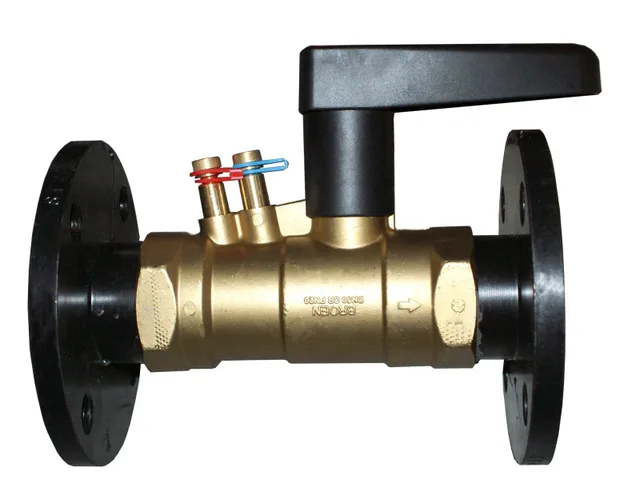

БРОЕН VENTURI FODRV DN 015 H, Статические (ручные) балансировочные клапаны, фланец/фланец

Name: БРОЕН VENTURI FODRV DN 015 H, Статические (ручные) балансировочные клапаны, фланец/фланец
Brand: BROEN

Обновлено в 2021 году

Описание

Статический (ручной) балансировочный клапан БРОЕН совмещает функции балансировочного клапана и запорного устройства. Все типы исполнения клапанов VENTURI FODRV имеют штуцеры для измерения перепада давления, расхода. Клапан предназначен для работы в системах отопления, тепло- и холодоснабжения с водой или водным раствором этилен или пропиленгликоля с концентрацией не более 50%. Дросселирование потока производится путем изменения площади проходного сечения в отсечном шаре, определяемой положением регулировочного штока клапана. Изменение положения штока клапана осуществляется вращением шестигранного ключа. Ограничение расхода осуществляется до расчетного значения по показаниям штатного расходомера, подключаемого к измерительным портам клапана. Запорное устройство обеспечивает класс герметичности «А». К моделям с дренажным краном может быть подключена импульсная трубка от регулятора перепада давления БРОЕН DP.

Файлы для скачивания


rvt	specificasia_broen_venturi.rvt	6.1 MB	Revit 2017
rfa	broen_venturi-fodrv_dn15-50_flanec-flanec.rfa	580 KB	Revit 2017
ifc	fodrv15h.ifc	91 KB	IFC2X3
pdf	broen-instruktsiya_po_rabote_s_modelyami_stage3.pdf	2.4 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Латунь, Сталь, Чугун
Сайт производителя	Перейти
Размеры
Высота	30 mm
Ширина	76 mm
Длина	134 mm
Вес	1990 g
Параметры в файлах моделей
TypeName	БРОЕН VENTURI FODRV DN 015-050, фланец/фланец
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО ''БРОЕН''
URL	http://www.broen.ru/
Диапазон рабочей температуры	-20....135°С
