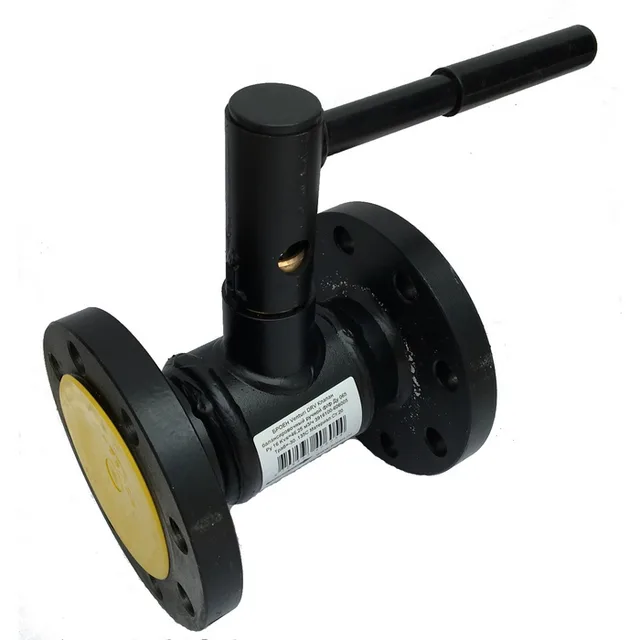

БРОЕН VENTURI FODRV DN 125, Статические (ручные) балансировочные клапаны, фланец/фланец

Name: БРОЕН VENTURI FODRV DN 125, Статические (ручные) балансировочные клапаны, фланец/фланец
Brand: BROEN

Обновлено в 2021 году

Описание

Статический (ручной) балансировочный клапан БРОЕН совмещает функции балансировочного клапана и запорного устройства. Все типы исполнения клапанов VENTURI FODRV имеют штуцеры для измерения перепада давления, расхода. Клапан предназначен для работы в системах отопления, тепло- и холодоснабжения с водой или водным раствором этилен или пропиленгликоля с концентрацией не более 50%. Дросселирование потока производится путем изменения площади проходного сечения в отсечном шаре, определяемой положением регулировочного штока клапана. Изменение положения штока клапана осуществляется вращением шестигранного ключа. Ограничение расхода осуществляется до расчетного значения по показаниям штатного расходомера, подключаемого к измерительным портам клапана. Запорное устройство обеспечивает класс герметичности «А».

Файлы для скачивания


rfa	broen_venturi-fodrv_dn65-200_flanec-flanec_svarka-svarka.rfa	464 KB	Revit 2017
rvt	specificasia_broen_venturi.rvt	6.1 MB	Revit 2017
ifc	fodrv125flan.ifc	368 KB	IFC2X3
pdf	broen-instruktsiya_po_rabote_s_modelyami_stage3.pdf	2.4 MB	—

Типоразмеры (2)

Наименование	Фланцы Видимость	Фланцы Вспомогательный
Статические (ручные) балансировочные клапаны БРОЕН VENTURI FODRV, фланец/фланец	True	1
Статические (ручные) балансировочные клапаны БРОЕН VENTURI FODRV, сварка/сварка	False	0

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Чугун, Сталь, Латунь
Сайт производителя	Перейти
Размеры
Высота	245 mm
Ширина	222 mm
Длина	381 mm
Вес	27800 g
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО ''БРОЕН''
Number1	1
Number2	2
Number3	3
